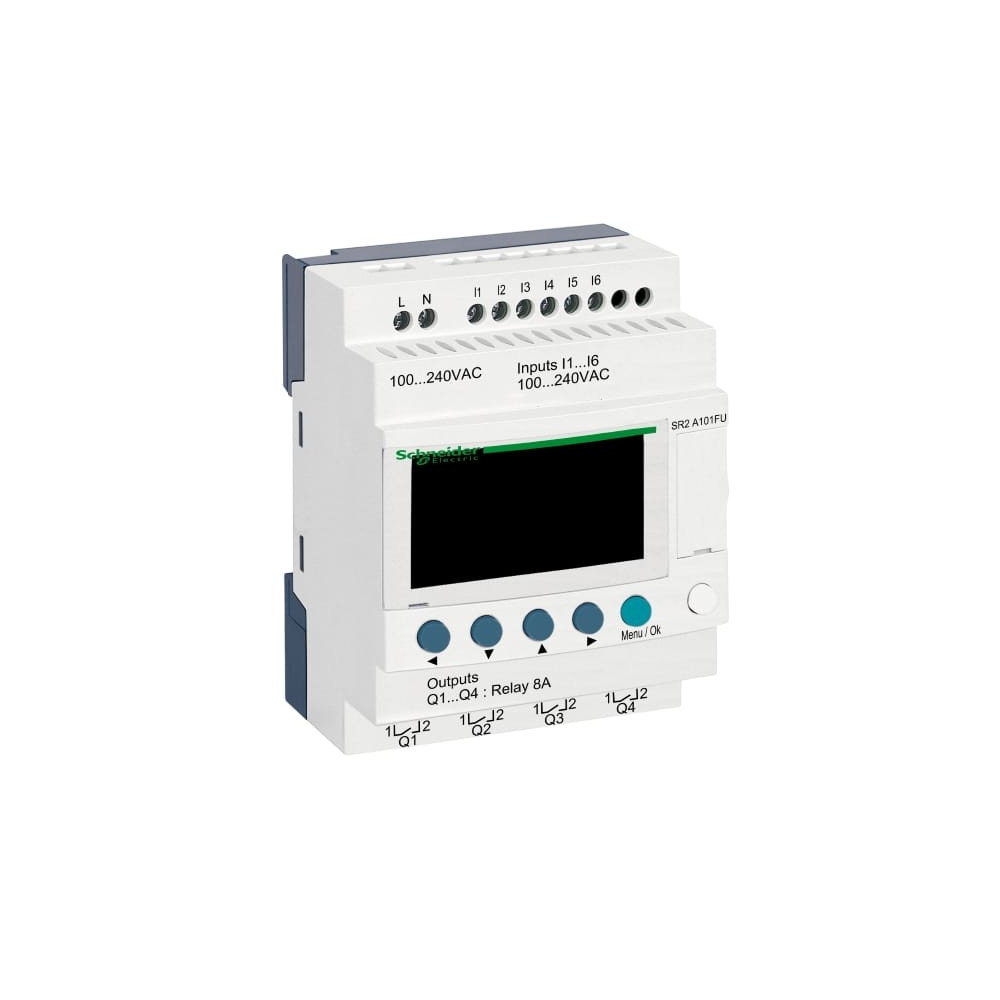

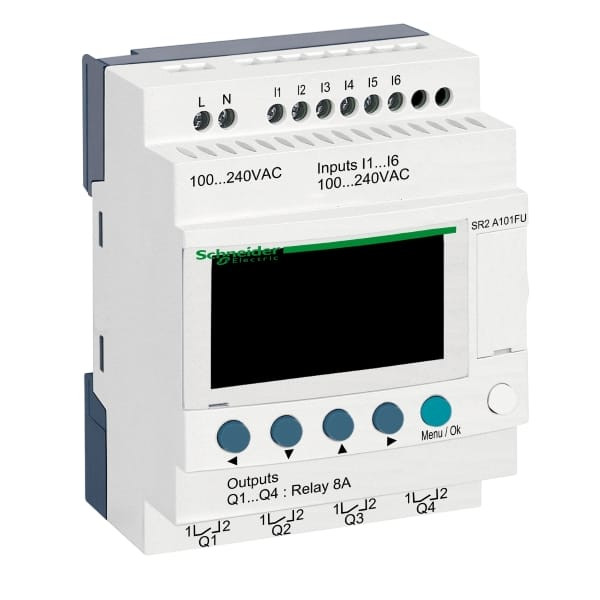

Sterownik Zelio 2 SR2A101FU 230V AC, 6 wejść, 4 wyjścia

Sterownik Zelio 2 SR2A101FU - Dane Techniczne i Opis

Sterownik programowalny Zelio Logic SR2A101FU firmy Schneider Electric jest kompaktowym, inteligentnym przekaźnikiem przeznaczonym do prostych zastosowań automatyki. Charakteryzuje się łatwością programowania, obsługi i diagnostyki dzięki wbudowanemu wyświetlaczowi LCD i przyciskom nawigacyjnym.

Podstawowe Dane Techniczne:

• Typ: Kompaktowy sterownik inteligentny (Smart Relay)
• Seria: Zelio Logic 2 (SR2)
• Napięcie zasilania: 100...240 V AC (50/60 Hz)
  • Dopuszczalny zakres napięcia: 85...264 V AC
  • Maksymalny pobór prądu: 30 mA przy 240 V AC (bez rozszerzeń), 80 mA przy 100 V AC (bez rozszerzeń)
  • Pobór mocy: 7 VA (bez rozszerzeń)
• Wejścia Dyskretne: 6
  • Napięcie wejściowe: 100...240 V AC
  • Prąd wejściowy: 0.6 mA
  • Częstotliwość wejściowa: 47...53 Hz / 57...63 Hz
  • Impedancja wejściowa: 350 kΩ
  • Czas odpowiedzi (z Ladder): 50 ms (0 do 1 i 1 do 0)
• Wyjścia Przekaźnikowe: 4
  • Typ i konfiguracja kontaktów: NO (normalnie otwarte)
  • Limity napięcia wyjściowego: 24...250 V AC, 5...30 V DC
  • Obciążalność prądowa wyjść: 8 A dla wszystkich 4 wyjść łącznie
  • Trwałość elektryczna (zgodnie z IEC 60947-5-1):
    • AC-12: 500 000 cykli przy 230 V, 1.5 A
    • AC-15: 500 000 cykli przy 230 V, 0.9 A
    • DC-12: 500 000 cykli przy 24 V, 1.5 A
    • DC-13: 500 000 cykli przy 24 V, 0.6 A
  • Minimalna obciążalność: >= 10 mA przy 12 V
  • Częstotliwość przełączania: 0.1 Hz przy prądzie znamionowym, 10 Hz bez obciążenia
  • Czas odpowiedzi: 10 ms (0 do 1), 5 ms (1 do 0)
• Wyświetlacz: LCD z podświetleniem, 4 linie po 18 znaków i 1 linia ikon
• Programowanie:
  • Języki programowania: Ladder (drabinkowy), FBD (Bloki Funkcyjne), SFC (Sekwencyjne Diagramy Funkcyjne) - głównie Ladder dla tego modelu
  • Oprogramowanie: Zelio Soft 2 (dostępne bezpłatnie)
  • Możliwość programowania z panelu przedniego
• Pamięć:
  • Pamięć programu: Na każdy rozruch sprawdzana jest pamięć programu
  • Podtrzymanie danych (wartości bieżące i nastawione): Pamięć EEPROM Flash
  • Podtrzymanie zegara (jeśli występuje w innej wersji): Bateria litowa, 10 lat (w tym modelu brak zegara czasu rzeczywistego)
• Czas cyklu: 6...90 ms
• Dokładność zegara: Brak w tym modelu
• Kopia zapasowa: 10 lat przy 25°C
• Izolacja galwaniczna: 1780 V
• Zabezpieczenia:
  • Przed odwrotną polaryzacją (brak wykonania instrukcji sterujących)
  • Przeciążeniowe wyjść (bezpiecznik topikowy lub wyłącznik automatyczny po stronie zasilania)
• Montaż: Na szynie DIN 35 mm
• Zaciski: Śrubowe, możliwość podłączenia przewodów o przekroju 0.2...2.5 mm² (AWG 25...AWG 14)
• Obudowa: IP20 (zaciski), IP40 (panel przedni) zgodnie z IEC 60529
• Temperatura pracy: -20 do +55°C (zgodnie z IEC 60068-2-1 i IEC 60068-2-2)
• Temperatura przechowywania: -40 do +70°C
• Wilgotność względna: 10 do 95% bez kondensacji
• Wymiary: 71.2 mm (szerokość) x 90 mm (wysokość) x 59.5 mm (głębokość)
• Waga: Około 250 g
• Certyfikaty i Normy: Zgodność z C-Tick, CSA, GL, GOST, UL, EN/IEC 60947-1, EN/IEC 60664-1, EN 55022 Class B, IEC 61131-2 (stopień zanieczyszczenia 2), IEC 60068-2-6 (wibracje), IEC 61000-4-2 (ESD), IEC 60068-2-27 (wstrząsy)

Opis:

Sterownik Zelio 2 SR2A101FU jest wszechstronnym i łatwym w użyciu rozwiązaniem dla prostych aplikacji automatyki. Posiada 6 wejść dyskretnych i 4 wyjścia przekaźnikowe, co pozwala na sterowanie różnorodnymi urządzeniami. Wbudowany wyświetlacz LCD ułatwia monitorowanie stanu pracy, diagnostykę i ewentualne modyfikacje programu bezpośrednio z panelu sterownika.

Dzięki darmowemu oprogramowaniu Zelio Soft 2, programowanie w języku Ladder jest intuicyjne i nie wymaga zaawansowanej wiedzy programistycznej. Sterownik ten idealnie nadaje się do zastosowań w małych maszynach, systemach oświetlenia, kontroli dostępu, systemach HVAC i wielu innych prostych aplikacjach przemysłowych i budynkowych. Kompaktowa konstrukcja umożliwia łatwy montaż na standardowej szynie DIN.

Ważne cechy:

• Łatwość programowania: Intuicyjne oprogramowanie Zelio Soft 2 z językiem Ladder.
• Wbudowany wyświetlacz: Umożliwia monitorowanie i diagnostykę bez konieczności podłączania komputera.
• Kompaktowa budowa: Oszczędność miejsca w szafie sterowniczej.
• Szeroki zakres napięcia zasilania: Elastyczność w zastosowaniach.
• Wysoka niezawodność: Spełnia normy przemysłowe dotyczące EMC i odporności na warunki środowiskowe.
• Bezzegarowa wersja: Idealna do aplikacji, które nie wymagają funkcji czasu rzeczywistego.

Przed użyciem sterownika SR2A101FU zaleca się zapoznanie z instrukcją obsługi i oprogramowaniem Zelio Soft 2, aby w pełni wykorzystać jego możliwości.
