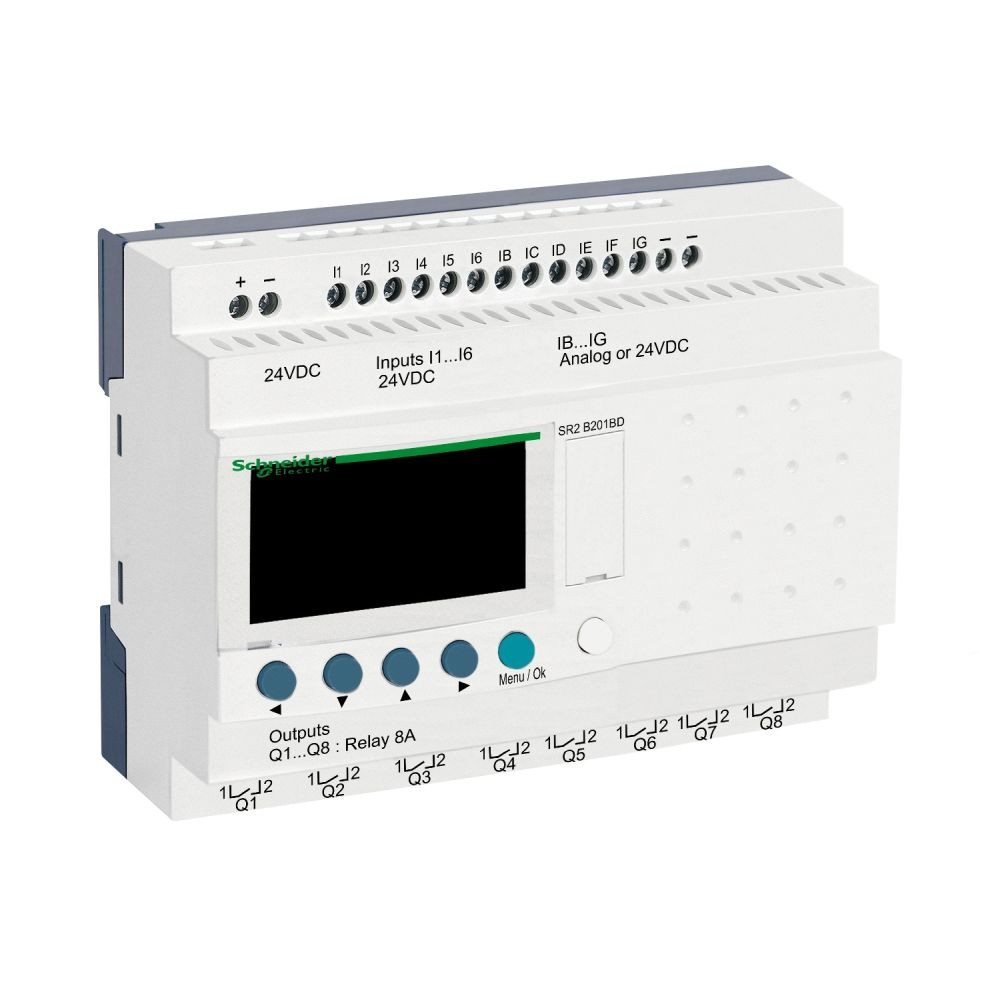

Sterownik Zelio 2 SR2B201BD 24V DC, 12 wejść, 8 wyjść

Zelio Logic SR2B201BD to kompaktowy, programowalny przekaźnik/sterownik z serii Zelio Logic 2 firmy Schneider Electric. Jest przeznaczony do sterowania prostymi aplikacjami w automatyce, takich jak systemy oświetlenia, rolety, bramy, maszyny pakujące czy systemy nawadniania.

Główne cechy

• Kompaktowa budowa: Urządzenie jest zintegrowane, co oznacza, że nie ma możliwości rozbudowy o dodatkowe moduły.

• Wbudowany wyświetlacz i klawiatura: Umożliwiają bezpośrednie programowanie, monitorowanie stanu wejść/wyjść oraz diagnostykę bez konieczności podłączania komputera.

• Zegar czasu rzeczywistego (RTC): Posiada wbudowany zegar, co jest kluczowe dla aplikacji wymagających planowania zadań w czasie (np. harmonogramy załączania i wyłączania).

• Zasilanie 24 V DC: Urządzenie jest zasilane napięciem stałym, co jest typowe dla wielu systemów automatyki.

• Wbudowane wejścia/wyjścia: 12 wejść cyfrowych oraz 8 wyjść przekaźnikowych. Niektóre z wejść cyfrowych mogą być konfigurowane jako wejścia analogowe.

• Programowanie: Możliwe za pomocą oprogramowania ZelioSoft (języki programowania FBD oraz Ladder) lub bezpośrednio z klawiatury.

Dane techniczne

• Zasilanie:

  • Napięcie znamionowe: 24 V DC

  • Zakres napięcia: 19.2 do 30 V DC

  • Pobór prądu: 100 mA (bez modułów rozszerzających)

  • Pobór mocy: 6 W (bez modułów rozszerzających)

• Wejścia cyfrowe:

  • Liczba: 12

  • Napięcie: 24 V DC

  • Prąd wejścia: 4 mA

  • Typ: Rezystancyjny

  • Częstotliwość zliczania: do 1 kHz (dla wejść dyskretnych)

• Wejścia analogowe:

  • Liczba: 6 (wykorzystują część wejść cyfrowych)

  • Zakres napięcia: 0...10 V lub 0...24 V

  • Rozdzielczość: 8 bitów

• Wyjścia przekaźnikowe:

  • Liczba: 8

  • Rodzaj styków: NO (normalnie otwarte)

  • Napięcie wyjściowe: 5...30 V DC lub 24...250 V AC

  • Prąd wyjściowy: 8 A

  • Trwałość mechaniczna: 10 000 000 cykli

• Programowanie i pamięć:

  • Liczba linii w programie:

    • FBD (blokowy): do 500 linii

    • Ladder: do 240 linii

  • Pamięć programu: Sprawdzanie przy każdym włączeniu zasilania.

  • Podtrzymanie zegara: 10 lat (przy 25°C)

• Wymiary i warunki pracy:

  • Wymiary (wys. x szer. x gł.): 90 x 124.6 x 59.5 mm

  • Montaż: Na szynie DIN 35 mm

  • Stopień ochrony IP:

    • IP20 (zaciski)

    • IP40 (panel przedni)

  • Temperatura pracy: -20 do 55 °C

  • Temperatura składowania: -40 do 70 °C
