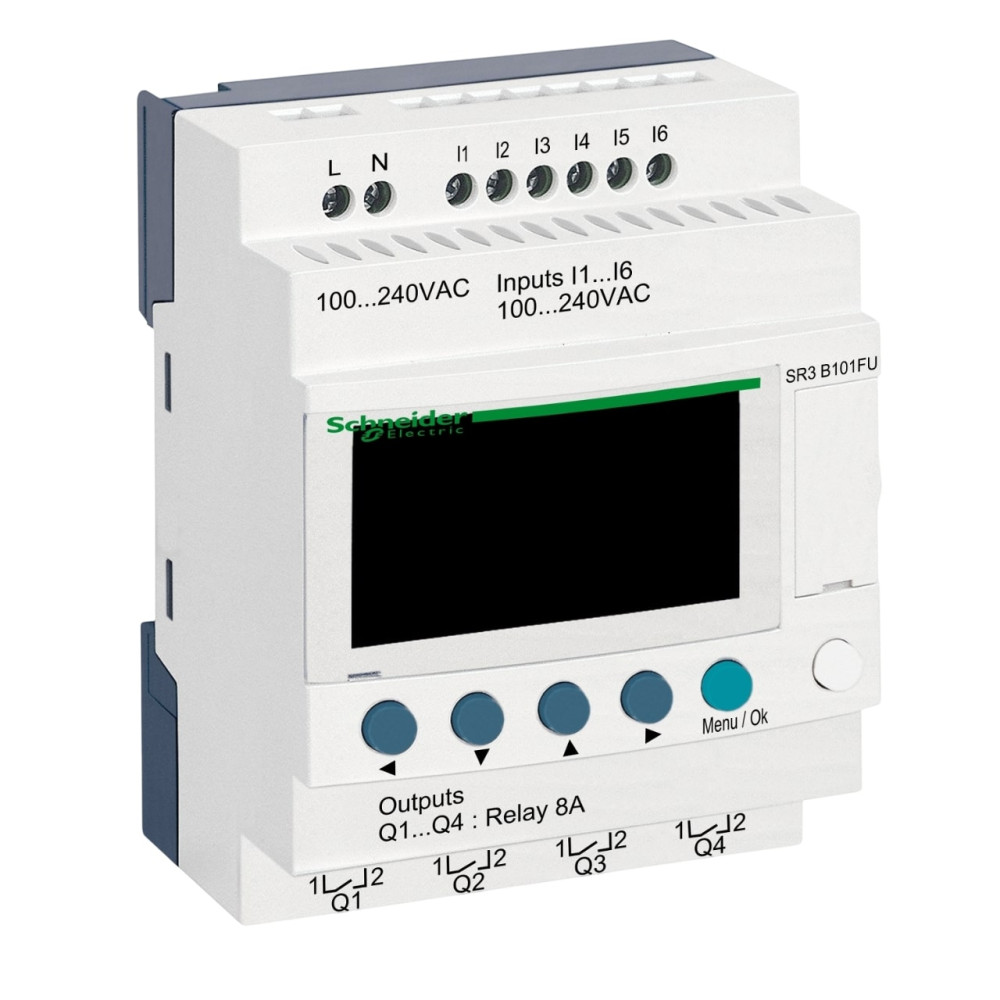

Sterownik Zelio 2 SR3B101FU 230V AC, 6 wejść, 4 wyjścia

Sterownik Zelio 2 SR3B101FU 230V AC, 6 wejść, 4 wyjścia

Potrzebujesz więcej informacji? Zapytaj o produkt
509,81 zł (Brutto)
414,48 zł (netto)

Najniższa cena 509,81 zł od 18.08.2025 dla tego produktu

Ilość
Ostatnie sztuki w magazynie

Zelio 2 SR3B101FU integruje w jednej obudowie jednostkę sterującą z 6 wejściami cyfrowymi oraz 4 wyjściami przekaźnikowymi. Zasilany jest bezpośrednio z sieci 100-240V AC, co eliminuje potrzebę stosowania dodatkowych zasilaczy. Programowanie odbywa się za pomocą intuicyjnego oprogramowania Zelio Soft 2, oferującego zarówno język drabinkowy (LD - Ladder Diagram), jak i bloki funkcyjne (FBD - Function Block Diagram), co czyni go dostępnym dla szerokiego grona użytkowników. Sterownik jest wyposażony w wyświetlacz LCD i przyciski do lokalnej konfiguracji i diagnostyki, a także w zegar czasu rzeczywistego (RTC), co umożliwia realizację funkcji zależnych od czasu, takich jak harmonogramy. Co ważne, jest to model rozszerzalny, co pozwala na podłączenie dodatkowych modułów wejść/wyjść, zwiększając elastyczność systemu. To elastyczne i ekonomiczne rozwiązanie do sterowania maszynami, oświetleniem, systemami HVAC, kontrolą dostępu i wieloma innymi aplikacjami.


Parametry


  • Producent: Schneider Electric

  • Seria/Rodzina: Zelio Logic 2 (wcześniej Zelio 2)

  • Model: SR3B101FU

  • Typ produktu: Przekaźnik programowalny / Smart Relay / Mini-PLC

  • Napięcie zasilania: 100 - 240 V AC (przemienne, uniwersalne)

  • Liczba wejść cyfrowych: 6

    • Typ wejść: Zazwyczaj uniwersalne (AC/DC), w zależności od wersji. W tym modelu głównie AC.

    • Napięcie wejść: Zgodne z napięciem zasilania sterownika (100-240V AC).

    • Dodatkowe funkcje wejść: Część wejść może pełnić funkcję wejść analogowych (zazwyczaj 2 wejścia analogowe 0-10V) oraz szybkich liczników, co zwiększa elastyczność zastosowań.

  • Liczba wyjść cyfrowych: 4

  • Typ wyjść: Przekaźnikowe (styki beznapięciowe)

    • Maksymalny prąd na wyjściu przekaźnikowym: Typowo 8 A na wyjście (dla obciążeń rezystancyjnych AC-1).

    • Maksymalne napięcie przełączane na wyjściu: Typowo 250 V AC / 30 V DC.

  • Pamięć programu: Zazwyczaj do 200 bloków funkcyjnych (FBD) lub 120 linii drabinkowych (LD).

  • Typ programowania: Graficzny (Ladder Diagram - LD, Function Block Diagram - FBD) za pomocą oprogramowania Zelio Soft 2.

  • Wyświetlacz: Wbudowany wyświetlacz LCD z podświetleniem.

  • Zegar czasu rzeczywistego (RTC): Tak, wbudowany (umożliwia programowanie funkcji zależnych od daty i czasu).

  • Możliwość rozszerzenia: Tak, jest to model rozszerzalny. Może być rozbudowany o dodatkowe moduły rozszerzeń Zelio (cyfrowe, analogowe, komunikacyjne).

  • Liczba timerów/liczników: Bogaty zestaw wbudowanych timerów, liczników, multiplekserów, komparatorów itp.

  • Sposób montażu: Na szynie DIN 35 mm (TS 35).

  • Stopień ochrony: IP20 (po zainstalowaniu w szafie sterowniczej).

  • Temperatura pracy: -20°C do +55°C.

  • Wymiary: Kompaktowe, typowo ok. 90 mm (wysokość) x 72 mm (szerokość) x 59.5 mm (głębokość) – szerokość zależy od wersji.

  • Zgodność z normami: IEC/EN 61131-2 (dla sterowników PLC), CE, UL, CSA.


Cechy i Zastosowanie


  • Kompaktowa budowa: Wszystko w jednej obudowie (CPU + I/O), co oszczędza miejsce w szafie sterowniczej.

  • Intuicyjne programowanie: Oprogramowanie Zelio Soft 2 jest bardzo proste w obsłudze, nawet dla osób bez doświadczenia w programowaniu PLC.

  • Wbudowany wyświetlacz i przyciski: Umożliwiają szybkie zmiany parametrów, monitorowanie stanu i diagnostykę bezpośrednio na urządzeniu.

  • Wyjścia przekaźnikowe: Zapewniają izolację galwaniczną między sterownikiem a obciążeniem, co zwiększa bezpieczeństwo i umożliwia bezpośrednie sterowanie różnymi typami odbiorników (styczniki, lampki, zawory).

  • Zegar czasu rzeczywistego: Idealny do aplikacji wymagających funkcji czasowych, takich jak sterowanie oświetleniem, systemami nawadniania czy zarządzania dostępem.

  • Uniwersalne zasilanie 100-240V AC: Upraszcza instalację, eliminując potrzebę dodatkowych zasilaczy.

  • Rozszerzalność: Możliwość dodawania modułów I/O cyfrowych i analogowych, a także modułów komunikacyjnych (np. Modbus), co zwiększa elastyczność i skalowalność systemu w przyszłości.


Zastosowanie


  • Proste i średnie maszyny: Sterowanie prostymi liniami produkcyjnymi, przenośnikami, pompami, wentylatorami.

  • Automatyka budynkowa (BMS): Sterowanie oświetleniem (z funkcjami czasowymi), ogrzewaniem, wentylacją, klimatyzacją, roletami.

  • Systemy nawadniania: Programowanie harmonogramów podlewania w ogrodnictwie czy rolnictwie.

  • Kontrola dostępu: Sterowanie bramami, szlabanami, drzwiami.

  • Panele sterownicze: Realizacja logiki sterowania dla paneli operatorskich w przemyśle.

  • Małe instalacje przemysłowe: Wszędzie tam, gdzie potrzebna jest niezawodna i ekonomiczna kontrola logiczna z możliwością późniejszej rozbudowy.
