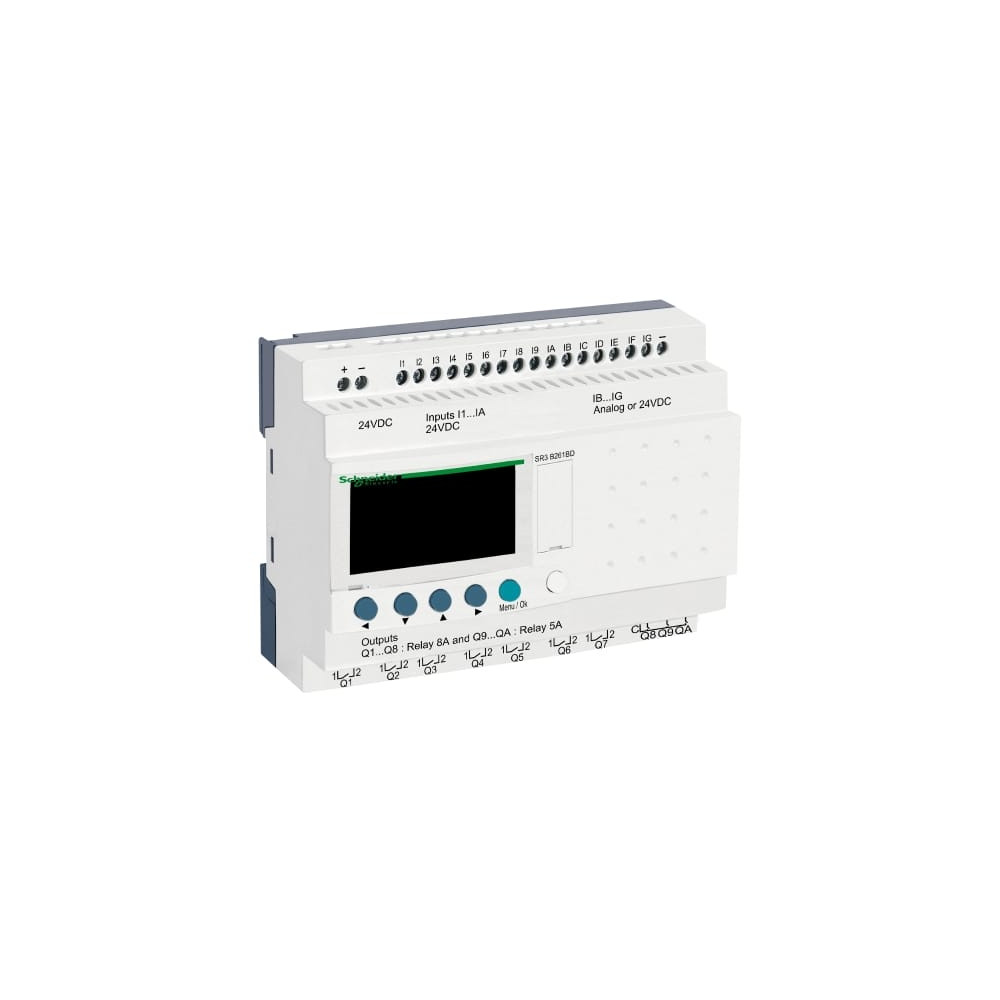

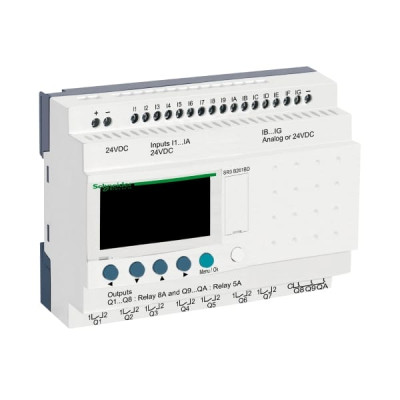

Sterownik Zelio 2 SR3B261BD
849,57 zł (Brutto)
690,71 zł (netto)
Najniższa cena w ciągu ostatnich 30 dni
Dane techniczne sterownika SR3B261BD (Zelio Logic firmy Schneider Electric):
Ogólne:
- Typ: Modułowy inteligentny przekaźnik (Smart Relay)
- Seria: Zelio Logic SR3
- Zasilanie: 24 V DC
- Pobór prądu:
- Maksymalnie 190 mA (bez modułów rozszerzeń)
- Maksymalnie 300 mA (z modułami rozszerzeń)
- Dysypacja mocy:
- 6 W (bez modułów rozszerzeń)
- 10 W (z modułami rozszerzeń)
- Zegar RTC: Wbudowany
- Wyświetlacz: LCD z podświetleniem, 4 linie po 18 znaków

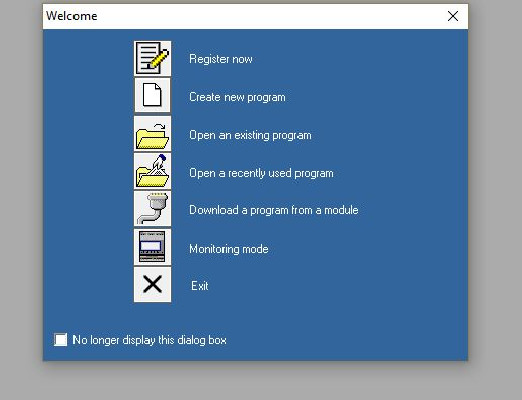

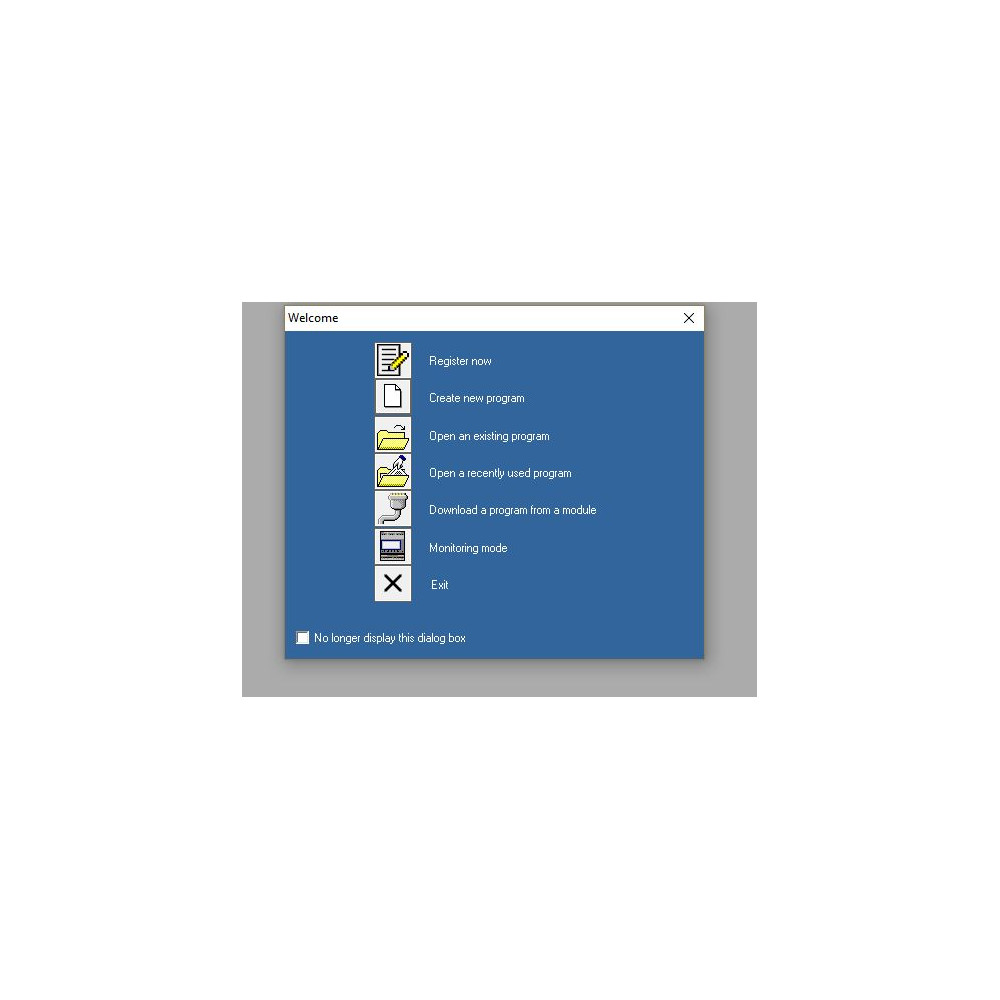

- Interfejs programowania: Klawiatura na panelu przednim lub oprogramowanie Zelio Soft 2 na PC (przez kabel USB SR2USB01 lub kabel szeregowy SR2CBL01)

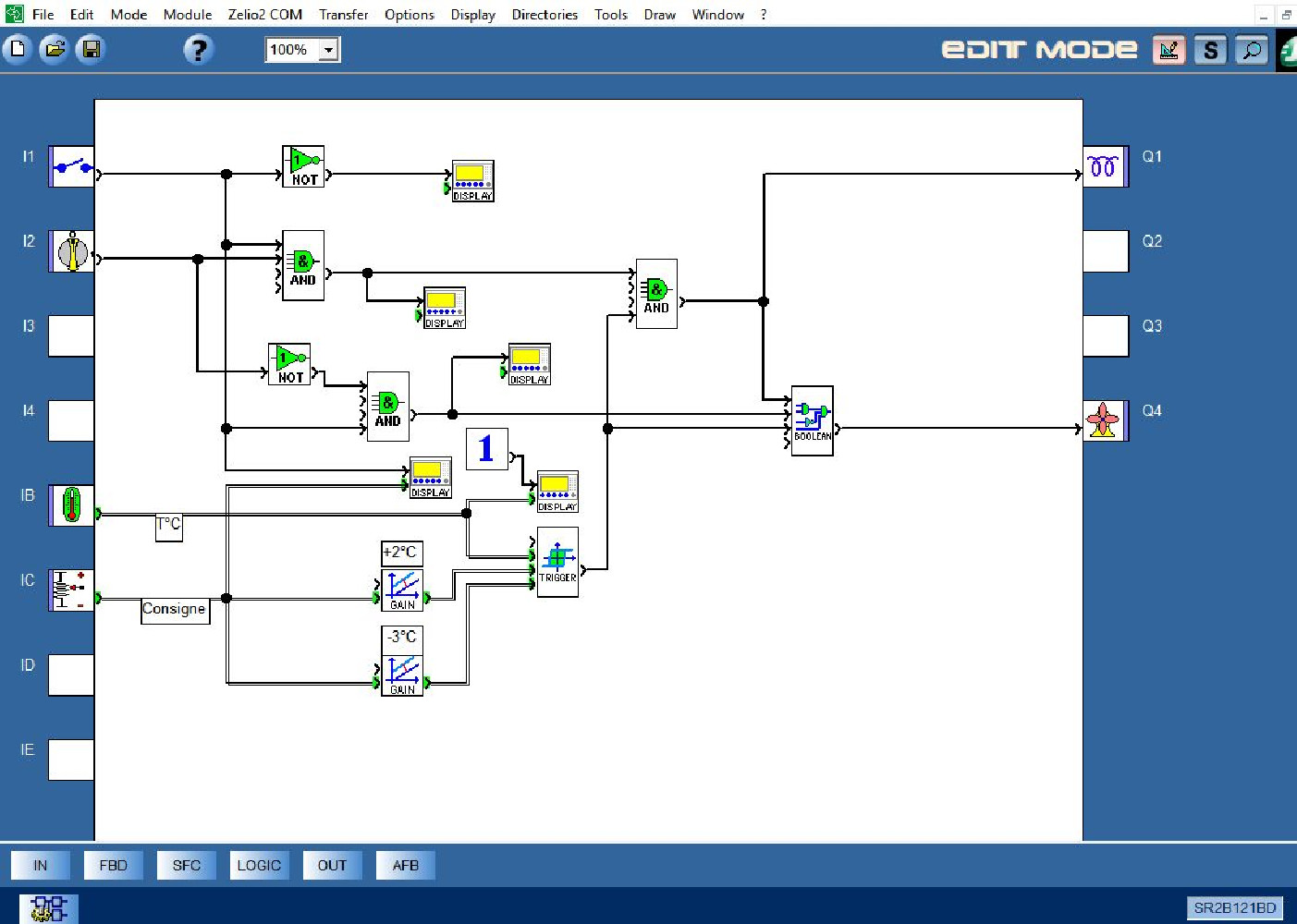

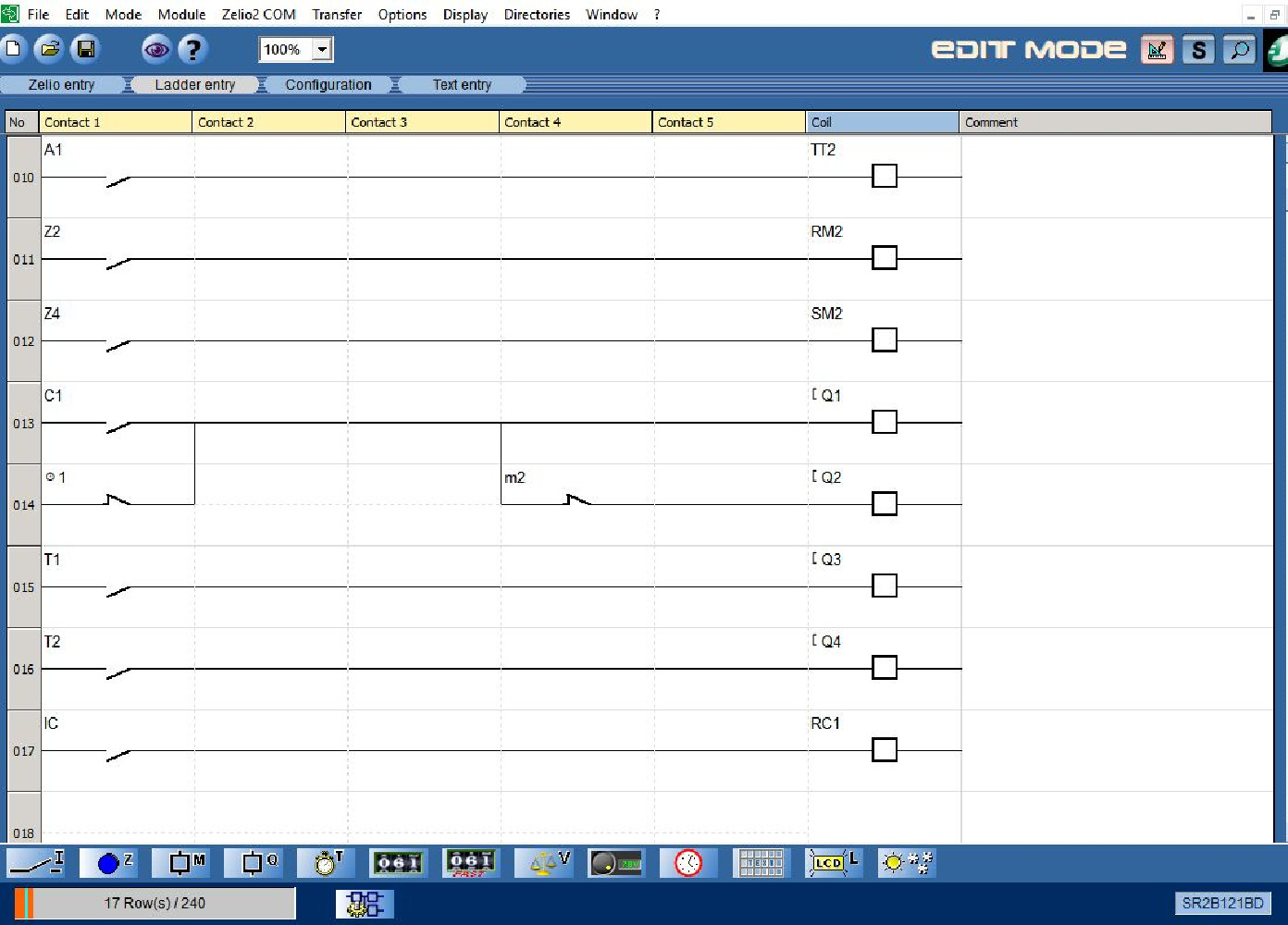

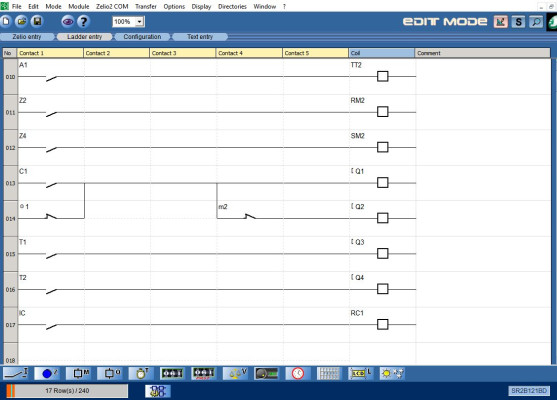

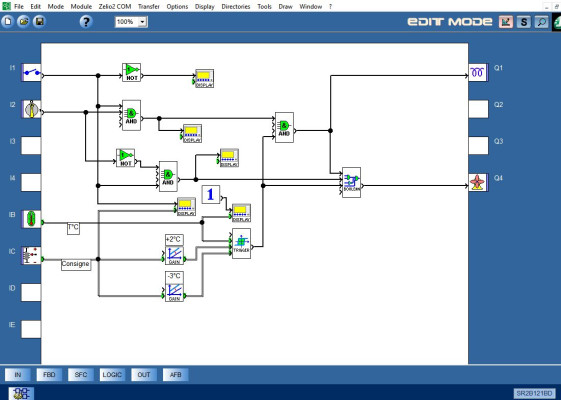

- Języki programowania: FBD (bloki funkcyjne) lub LADDER (schemat drabinkowy)
- Liczba linii programu:
- 0...500 (FBD)
- 0...240 (LADDER)
- Pamięć programu: Sprawdzana przy każdym włączeniu zasilania
- Podtrzymanie pamięci: 10 lat (przy 25°C)
- Dokładność zegara:
- ± 12 min/rok (przy 0...55°C)
- ± 6 s/miesiąc (przy 25°C)
- Montaż: Na szynie DIN 35 mm
- Waga: 0.4 kg
- Wymiary: 90 mm (szerokość) x 124.6 mm (wysokość) x 59.5 mm (głębokość)
- Stopień ochrony:
- IP40 (panel przedni) zgodnie z IEC 60529
- IP20 (blok zaciskowy) zgodnie z IEC 60529
Wejścia:
- Liczba wejść dyskretnych: 16 (zgodne z EN/IEC 61131-2 Typ 1)
- Typ wejść dyskretnych: Rezystancyjne
- Napięcie wejść dyskretnych: 24 V DC
- Prąd wejść dyskretnych: 4 mA
- Częstotliwość zliczania (wejścia dyskretne): 1 kHz
- Próg zadziałania stanu 1 (wejścia dyskretne): ≥ 15 V
- Próg wyłączenia stanu 0 (wejścia dyskretne): ≤ 5 V
- Kompatybilność czujników (wejścia dyskretne): Czujniki zbliżeniowe PNP (3-przewodowe)
- Liczba wejść analogowych: 6
- Typ wejść analogowych: Wspólne
- Zakres napięcia wejść analogowych: 0...10 V DC
- Maksymalne dopuszczalne napięcie (wejścia analogowe): 30 V
- Rozdzielczość wejść analogowych: 8 bitów
- Wartość LSB (wejścia analogowe): 39 mV
- Czas konwersji (wejścia analogowe): Zależny od czasu cyklu sterownika
- Dokładność konwersji (wejścia analogowe):
- ± 5 % (przy 25°C)
- ± 6.2 % (przy 55°C)
- Impedancja wejściowa (wejścia analogowe/używane jako dyskretne IB...IG): 12 kΩ
- Impedancja wejściowa (wejścia dyskretne I1...IA oraz IH...IR): 7.4 kΩ
- Maksymalna długość kabla (wejścia analogowe): 10 m (ekranowany, czujnik nieizolowany)
Wyjścia:
- Liczba wyjść przekaźnikowych: 10
- Typ styków: NO (normalnie otwarte)
- Obciążalność prądowa wyjść przekaźnikowych:
- 8 wyjść: 8 A
- 2 wyjścia (QF, QG): 5 A
- Maksymalny prąd na zacisku C (suma prądów Q9 i QA): 10 A
- Limity napięcia wyjść przekaźnikowych:
- 24...250 V AC
- 5...30 V DC
- Trwałość elektryczna (wyjścia przekaźnikowe) zgodnie z IEC 60947-5-1:
- AC-12 (230 V, 1.5 A): 500 000 cykli
- AC-15 (230 V, 0.9 A): 500 000 cykli
- DC-12 (24 V, 1.5 A): 500 000 cykli
- DC-13 (24 V, 0.6 A): 500 000 cykli
- Minimalne obciążenie (wyjścia przekaźnikowe): ≥ 10 mA przy 12 V
- Częstotliwość przełączania (wyjścia przekaźnikowe):
- 0.1 Hz (przy obciążeniu znamionowym Ie)
- 10 Hz (bez obciążenia)
- Trwałość mechaniczna (wyjścia przekaźnikowe): 10 000 000 cykli
- Czas odpowiedzi (wyjścia przekaźnikowe):
- Załączenie (stan 0 do 1): 10 ms
- Wyłączenie (stan 1 do 0): 5 ms
Zaciski:
- Typ zacisków: Śrubowe
- Przekrój przewodów:
- Pojedynczy przewód: 0.2...2.5 mm² (AWG 25...AWG 14)
- Wiele żył z tulejką: 0.25...2.5 mm² (AWG 24...AWG 14) lub 2 x 0.25...0.75 mm² (AWG 24...AWG 18)
- Moment dokręcania: 0.5 Nm
Środowisko pracy:
- Temperatura pracy: -20...55°C (zgodnie z IEC 60068-2-1 i IEC 60068-2-2)
- -20...40°C w obudowie bez wentylacji
- Temperatura przechowywania: -40...70°C
- Wilgotność względna: 95% bez kondensacji i kapiącej wody
- Maksymalna wysokość pracy: 2000 m
Normy i certyfikaty:
- EN/IEC 61131-2
- EN/IEC 60947-1
- EN/IEC 60664-1
- IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-6 Fc, IEC 60068-2-27 Ea
- IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-11, IEC 61000-4-12
- EN 55022 klasa B
- C-Tick
- CSA
- GL
- GOST
- UL
- RoHS
- REACH
- WEEE
Dodatkowe informacje:
- Możliwość rozbudowy o moduły rozszerzeń Zelio Logic.
- Wbudowany port RS232 i USB.
- Dostępne akcesoria: kaseta pamięci SR2MEM02, kable połączeniowe SR2CBL01, SR2USB01, moduły komunikacyjne itp.
Powyższe dane techniczne pochodzą z dostępnych publicznie dokumentacji firmy Schneider Electric oraz innych źródeł. W celu uzyskania najbardziej precyzyjnych i aktualnych informacji, zaleca się konsultację z oficjalną kartą katalogową producenta.
