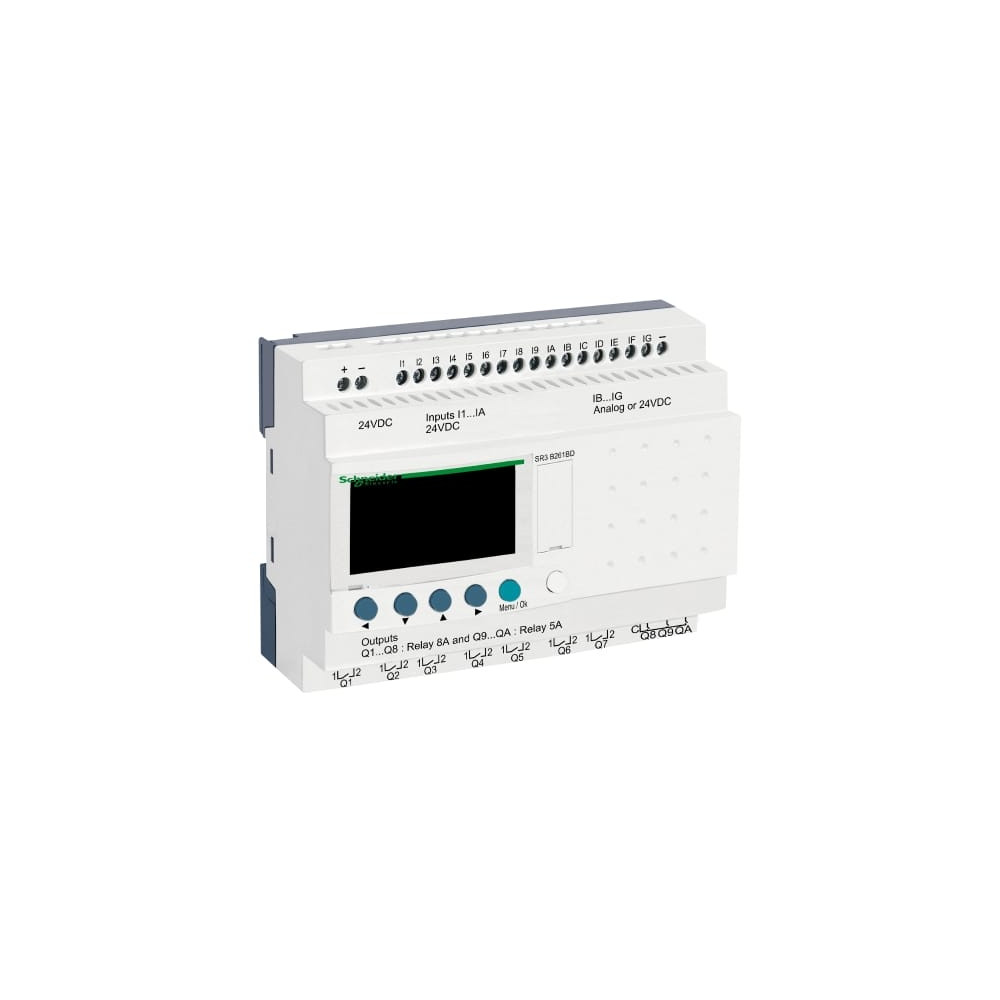

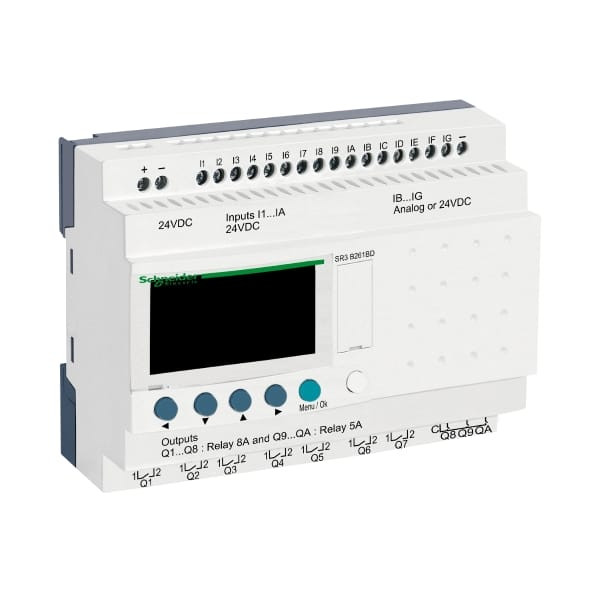

Sterownik Zelio 2 SR3B261BD 24V DC, 16 wejść, 10 wyjść

Potrzebujesz więcej informacji? Zapytaj o produkt

788,89 zł (Brutto)

641,37 zł (netto)

        {"2025-07-25":{"price_formatted":"849,57\u00a0z\u0142","price":849.57,"price_tax_included":"849.570000","price_tax_excluded":"690.707317","date_add":"25.07.2025","lowest":false},"2025-07-26":{"price_formatted":"849,57\u00a0z\u0142","price":849.57,"price_tax_included":"849.570000","price_tax_excluded":"690.707317","date_add":"26.07.2025","lowest":false},"2025-07-27":{"price_formatted":"849,57\u00a0z\u0142","price":849.57,"price_tax_included":"849.570000","price_tax_excluded":"690.707317","date_add":"27.07.2025","lowest":false},"2025-07-28":{"price_formatted":"849,57\u00a0z\u0142","price":849.57,"price_tax_included":"849.570000","price_tax_excluded":"690.707317","date_add":"28.07.2025","lowest":false},"2025-07-29":{"price_formatted":"849,57\u00a0z\u0142","price":849.57,"price_tax_included":"849.570000","price_tax_excluded":"690.707317","date_add":"29.07.2025","lowest":false},"2025-07-30":{"price_formatted":"849,57\u00a0z\u0142","price":849.57,"price_tax_included":"849.570000","price_tax_excluded":"690.707317","date_add":"30.07.2025","lowest":false},"2025-07-31":{"price_formatted":"849,57\u00a0z\u0142","price":849.57,"price_tax_included":"849.570000","price_tax_excluded":"690.707317","date_add":"31.07.2025","lowest":false},"2025-08-01":{"price_formatted":"849,57\u00a0z\u0142","price":849.57,"price_tax_included":"849.570000","price_tax_excluded":"690.707317","date_add":"01.08.2025","lowest":false},"2025-08-02":{"price_formatted":"849,57\u00a0z\u0142","price":849.57,"price_tax_included":"849.570000","price_tax_excluded":"690.707317","date_add":"02.08.2025","lowest":false},"2025-08-03":{"price_formatted":"849,57\u00a0z\u0142","price":849.57,"price_tax_included":"849.570000","price_tax_excluded":"690.707317","date_add":"03.08.2025","lowest":false},"2025-08-04":{"price_formatted":"849,57\u00a0z\u0142","price":849.57,"price_tax_included":"849.570000","price_tax_excluded":"690.707317","date_add":"04.08.2025","lowest":false},"2025-08-05":{"price_formatted":"849,57\u00a0z\u0142","price":849.57,"price_tax_included":"849.570000","price_tax_excluded":"690.707317","date_add":"05.08.2025","lowest":false},"2025-08-06":{"price_formatted":"849,57\u00a0z\u0142","price":849.57,"price_tax_included":"849.570000","price_tax_excluded":"690.707317","date_add":"06.08.2025","lowest":false},"2025-08-07":{"price_formatted":"849,57\u00a0z\u0142","price":849.57,"price_tax_included":"849.570000","price_tax_excluded":"690.707317","date_add":"07.08.2025","lowest":false},"2025-08-08":{"price_formatted":"849,57\u00a0z\u0142","price":849.57,"price_tax_included":"849.570000","price_tax_excluded":"690.707317","date_add":"08.08.2025","lowest":false},"2025-08-09":{"price_formatted":"849,57\u00a0z\u0142","price":849.57,"price_tax_included":"849.570000","price_tax_excluded":"690.707317","date_add":"09.08.2025","lowest":false},"2025-08-10":{"price_formatted":"849,57\u00a0z\u0142","price":849.57,"price_tax_included":"849.570000","price_tax_excluded":"690.707317","date_add":"10.08.2025","lowest":false},"2025-08-11":{"price_formatted":"849,57\u00a0z\u0142","price":849.57,"price_tax_included":"849.570000","price_tax_excluded":"690.707317","date_add":"11.08.2025","lowest":false},"2025-08-12":{"price_formatted":"849,57\u00a0z\u0142","price":849.57,"price_tax_included":"849.570000","price_tax_excluded":"690.707317","date_add":"12.08.2025","lowest":false},"2025-08-13":{"price_formatted":"849,57\u00a0z\u0142","price":849.57,"price_tax_included":"849.570000","price_tax_excluded":"690.707317","date_add":"13.08.2025","lowest":false},"2025-08-14":{"price_formatted":"849,57\u00a0z\u0142","price":849.57,"price_tax_included":"849.570000","price_tax_excluded":"690.707317","date_add":"14.08.2025","lowest":false},"2025-08-15":{"price_formatted":"849,57\u00a0z\u0142","price":849.57,"price_tax_included":"849.570000","price_tax_excluded":"690.707317","date_add":"15.08.2025","lowest":false},"2025-08-16":{"price_formatted":"849,57\u00a0z\u0142","price":849.57,"price_tax_included":"849.570000","price_tax_excluded":"690.707317","date_add":"16.08.2025","lowest":false},"2025-08-17":{"price_formatted":"788,89\u00a0z\u0142","price":788.89,"price_tax_included":"788.890000","price_tax_excluded":"641.373984","date_add":"17.08.2025","lowest":false},"2025-08-18":{"price_formatted":"788,89\u00a0z\u0142","price":788.89,"price_tax_included":"788.890000","price_tax_excluded":"641.373984","date_add":"18.08.2025","lowest":false},"2025-08-19":{"price_formatted":"788,89\u00a0z\u0142","price":788.89,"price_tax_included":"788.890000","price_tax_excluded":"641.373984","date_add":"19.08.2025","lowest":false},"2025-08-20":{"price_formatted":"788,89\u00a0z\u0142","price":788.89,"price_tax_included":"788.890000","price_tax_excluded":"641.373984","date_add":"20.08.2025","lowest":false},"2025-08-21":{"price_formatted":"788,89\u00a0z\u0142","price":788.89,"price_tax_included":"788.890000","price_tax_excluded":"641.373984","date_add":"21.08.2025","lowest":false},"2025-08-22":{"price_formatted":"788,89\u00a0z\u0142","price":788.89,"price_tax_included":"788.890000","price_tax_excluded":"641.373984","date_add":"22.08.2025","lowest":false},"2025-08-23":{"price_formatted":"788,89\u00a0z\u0142","price":788.89,"price_tax_included":"788.890000","price_tax_excluded":"641.373984","date_add":"23.08.2025","lowest":true}}

Najniższa cena 788,89 zł od 23.08.2025 dla tego produktu

Dane techniczne sterownika SR3B261BD (Zelio Logic firmy Schneider Electric):

Ogólne:

Typ: Modułowy inteligentny przekaźnik (Smart Relay)
Seria: Zelio Logic SR3
Zasilanie: 24 V DC
Pobór prądu:
- Maksymalnie 190 mA (bez modułów rozszerzeń)
- Maksymalnie 300 mA (z modułami rozszerzeń)
Dysypacja mocy:
- 6 W (bez modułów rozszerzeń)
- 10 W (z modułami rozszerzeń)
Zegar RTC: Wbudowany
Wyświetlacz: LCD z podświetleniem, 4 linie po 18 znaków
Interfejs programowania: Klawiatura na panelu przednim lub oprogramowanie Zelio Soft 2 na PC (przez kabel USB SR2USB01 lub kabel szeregowy SR2CBL01)
Języki programowania: FBD (bloki funkcyjne) lub LADDER (schemat drabinkowy)
Liczba linii programu:
- 0...500 (FBD)
- 0...240 (LADDER)
Pamięć programu: Sprawdzana przy każdym włączeniu zasilania
Podtrzymanie pamięci: 10 lat (przy 25°C)
Dokładność zegara:
- ± 12 min/rok (przy 0...55°C)
- ± 6 s/miesiąc (przy 25°C)
Montaż: Na szynie DIN 35 mm
Waga: 0.4 kg
Wymiary: 90 mm (szerokość) x 124.6 mm (wysokość) x 59.5 mm (głębokość)
Stopień ochrony:
- IP40 (panel przedni) zgodnie z IEC 60529
- IP20 (blok zaciskowy) zgodnie z IEC 60529

Wejścia:

Liczba wejść dyskretnych: 16 (zgodne z EN/IEC 61131-2 Typ 1)
Typ wejść dyskretnych: Rezystancyjne
Napięcie wejść dyskretnych: 24 V DC
Prąd wejść dyskretnych: 4 mA
Częstotliwość zliczania (wejścia dyskretne): 1 kHz
Próg zadziałania stanu 1 (wejścia dyskretne): ≥ 15 V
Próg wyłączenia stanu 0 (wejścia dyskretne): ≤ 5 V
Kompatybilność czujników (wejścia dyskretne): Czujniki zbliżeniowe PNP (3-przewodowe)
Liczba wejść analogowych: 6
Typ wejść analogowych: Wspólne
Zakres napięcia wejść analogowych: 0...10 V DC
Maksymalne dopuszczalne napięcie (wejścia analogowe): 30 V
Rozdzielczość wejść analogowych: 8 bitów
Wartość LSB (wejścia analogowe): 39 mV
Czas konwersji (wejścia analogowe): Zależny od czasu cyklu sterownika
Dokładność konwersji (wejścia analogowe):
- ± 5 % (przy 25°C)
- ± 6.2 % (przy 55°C)
Impedancja wejściowa (wejścia analogowe/używane jako dyskretne IB...IG): 12 kΩ
Impedancja wejściowa (wejścia dyskretne I1...IA oraz IH...IR): 7.4 kΩ
Maksymalna długość kabla (wejścia analogowe): 10 m (ekranowany, czujnik nieizolowany)

Wyjścia:

Liczba wyjść przekaźnikowych: 10
Typ styków: NO (normalnie otwarte)
Obciążalność prądowa wyjść przekaźnikowych:
- 8 wyjść: 8 A
- 2 wyjścia (QF, QG): 5 A
- Maksymalny prąd na zacisku C (suma prądów Q9 i QA): 10 A
Limity napięcia wyjść przekaźnikowych:
- 24...250 V AC
- 5...30 V DC
Trwałość elektryczna (wyjścia przekaźnikowe) zgodnie z IEC 60947-5-1:
- AC-12 (230 V, 1.5 A): 500 000 cykli
- AC-15 (230 V, 0.9 A): 500 000 cykli
- DC-12 (24 V, 1.5 A): 500 000 cykli
- DC-13 (24 V, 0.6 A): 500 000 cykli
Minimalne obciążenie (wyjścia przekaźnikowe): ≥ 10 mA przy 12 V
Częstotliwość przełączania (wyjścia przekaźnikowe):
- 0.1 Hz (przy obciążeniu znamionowym Ie)
- 10 Hz (bez obciążenia)
Trwałość mechaniczna (wyjścia przekaźnikowe): 10 000 000 cykli
Czas odpowiedzi (wyjścia przekaźnikowe):
- Załączenie (stan 0 do 1): 10 ms
- Wyłączenie (stan 1 do 0): 5 ms

Zaciski:

Typ zacisków: Śrubowe
Przekrój przewodów:
- Pojedynczy przewód: 0.2...2.5 mm² (AWG 25...AWG 14)
- Wiele żył z tulejką: 0.25...2.5 mm² (AWG 24...AWG 14) lub 2 x 0.25...0.75 mm² (AWG 24...AWG 18)
Moment dokręcania: 0.5 Nm

Środowisko pracy:

Temperatura pracy: -20...55°C (zgodnie z IEC 60068-2-1 i IEC 60068-2-2)
- -20...40°C w obudowie bez wentylacji
Temperatura przechowywania: -40...70°C
Wilgotność względna: 95% bez kondensacji i kapiącej wody
Maksymalna wysokość pracy: 2000 m

Normy i certyfikaty:

EN/IEC 61131-2
EN/IEC 60947-1
EN/IEC 60664-1
IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-6 Fc, IEC 60068-2-27 Ea
IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-11, IEC 61000-4-12
EN 55022 klasa B
C-Tick
CSA
GL
GOST
UL
RoHS
REACH
WEEE

Dodatkowe informacje:

Możliwość rozbudowy o moduły rozszerzeń Zelio Logic.
Wbudowany port RS232 i USB.
Dostępne akcesoria: kaseta pamięci SR2MEM02, kable połączeniowe SR2CBL01, SR2USB01, moduły komunikacyjne itp.

Powyższe dane techniczne pochodzą z dostępnych publicznie dokumentacji firmy Schneider Electric oraz innych źródeł. W celu uzyskania najbardziej precyzyjnych i aktualnych informacji, zaleca się konsultację z oficjalną kartą katalogową producenta.

Indeks SCHNEIDER-SR3B261BD

W magazynie 3 szt.

Brak recenzji użytkowników.

Programowanie , instalacja - instrukcje Video do sterowników serii ZELIO 2 firmy Schneider Electric
