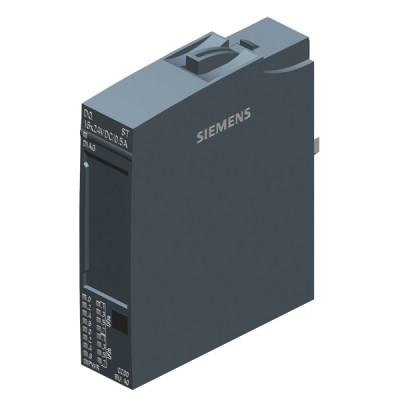

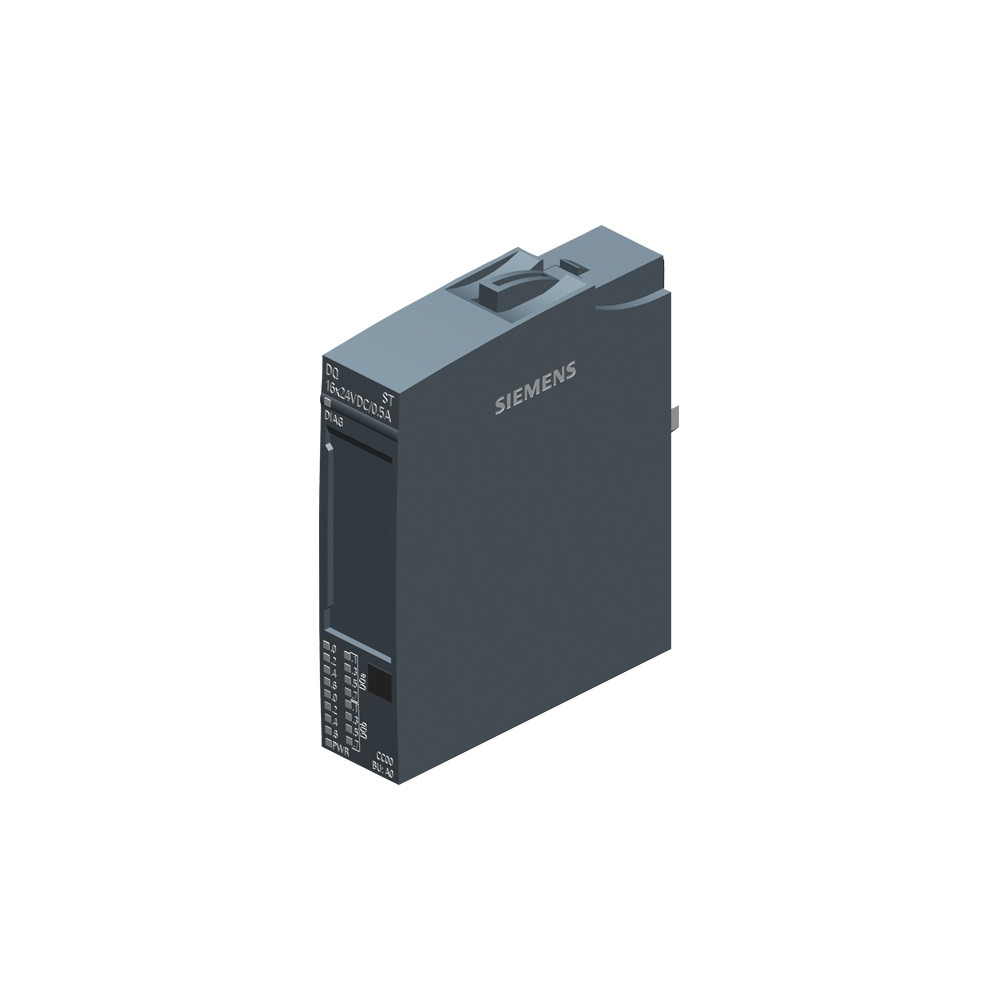

Moduł 6ES7132-6BH01-0BA0 ET 200SP 16 DO

Moduł 6ES7132-6BH01-0BA0 to moduł wyjść cyfrowych należący do systemu SIMATIC ET 200SP firmy Siemens. Poniżej przedstawiam jego szczegółowy opis i dane techniczne:

Opis ogólny:

• Typ: Moduł wyjść cyfrowych (Digital Output - DQ)
• Seria: SIMATIC ET 200SP
• Liczba wyjść: 16
• Napięcie wyjściowe: 24 V DC
• Prąd wyjściowy: 0,5 A na wyjście
• Typ wyjścia: Źródłowe (Source, PNP)
• Podstawka: Typ BU-A0
• Kod koloru: CC00
• Diagnostyka: Wbudowana diagnostyka zwarcia do L+ i do masy, przerwy w obwodzie, napięcia zasilającego.
• Funkcje dodatkowe: Wyjście wartości zastępczej.

Główne dane techniczne:

• Napięcie zasilania: 24 V DC (dopuszczalny zakres 19.2 V do 28.8 V)
• Prąd wyjściowy na kanał: 0.5 A
• Stopień ochrony: IP20
• Wymiary:
  • Szerokość: 15 mm
  • Wysokość: 73 mm
  • Głębokość: 58 mm
• Montaż: Szyna DIN
• Zastosowanie: Rozproszone systemy wejść/wyjść SIMATIC ET 200SP.
• Normy bezpieczeństwa: moduł spełnia wymogi norm bezpieczenstwa.

Funkcje i cechy:

• Moduł przeznaczony do sterowania cyfrowymi urządzeniami wykonawczymi (np. zawory, styczniki).
• Wbudowana diagnostyka ułatwia identyfikację i usuwanie usterek.
• Kompaktowa budowa umożliwia oszczędność miejsca w szafie sterowniczej.
• Moduł jest kompatybilny z innymi elementami systemu SIMATIC ET 200SP.

Zastosowanie:

Moduł 6ES7132-6BH01-0BA0 jest szeroko stosowany w automatyce przemysłowej, m.in. w:

• Systemach sterowania maszyn
• Liniach produkcyjnych
• Systemach transportu i logistyki
• Systemach kontroli procesów

Dodatkowe informacje:

• Szczegółowe informacje techniczne można znaleźć w dokumentacji producenta, dostępnej na stronie internetowej firmy Siemens.
• Szczegółowy arkusz danych znajduje się pod linkiem:
  • Arkusz danych technicznych 6ES7132-6BH01-0BA0 - Siemens publikacje
