ModuŁ 6ES7134-6HB00-0DA1 wejścia analogowe

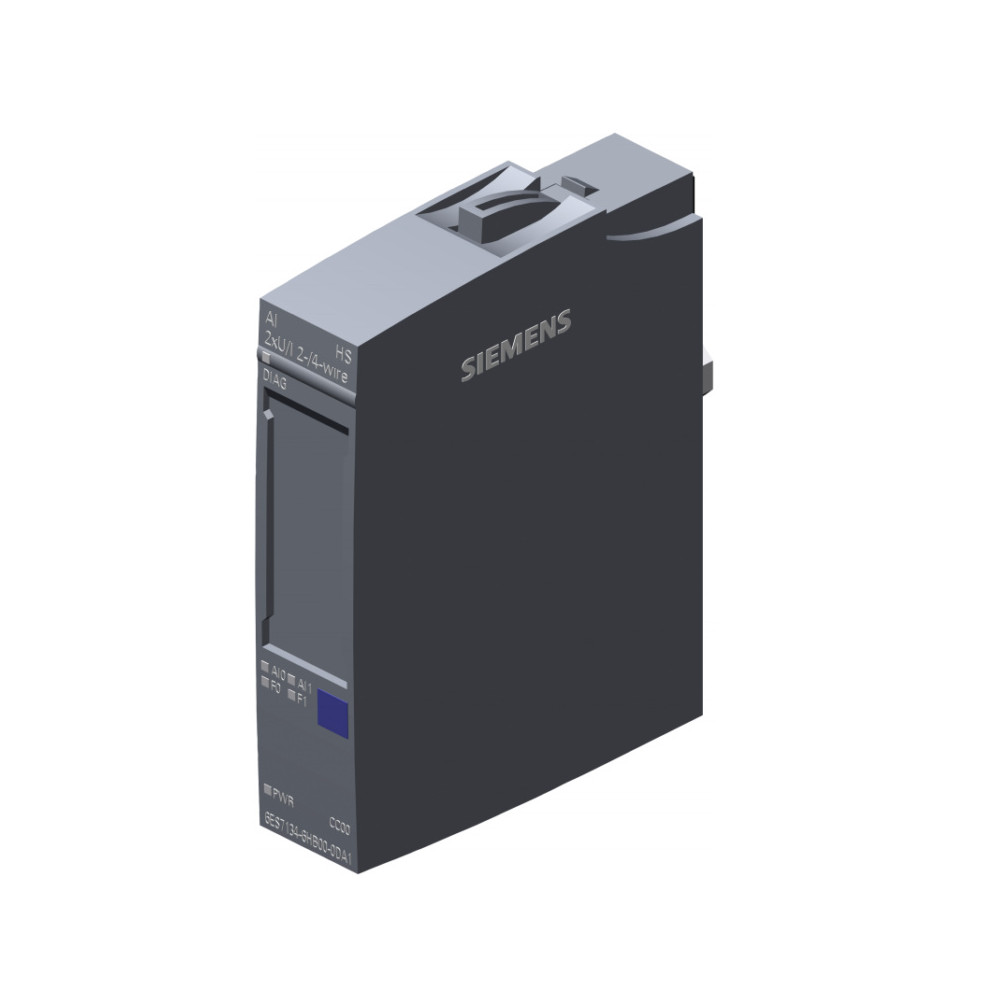

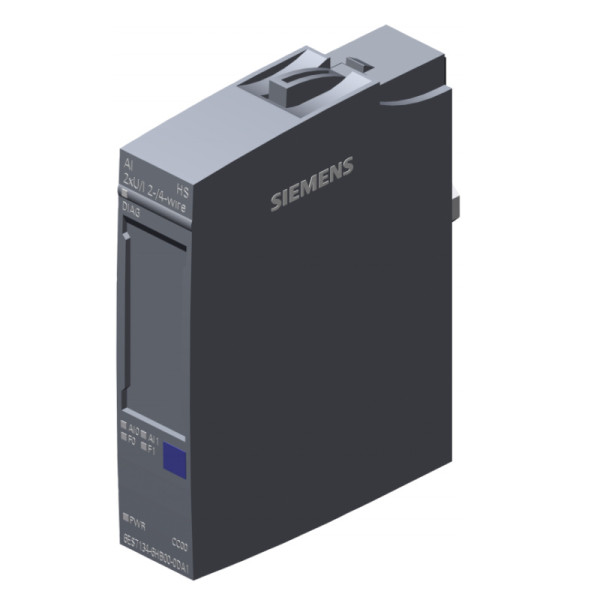

Moduł Siemens 6ES7134-6HB00-0DA1 to moduł wejść analogowych SIMATIC ET 200SP, AI 2x U/I 2-/4-wire High Speed. Jest przeznaczony do pracy w rozproszonych systemach wejść/wyjść ET 200SP, które są częścią systemu automatyki SIMATIC.

Oto kluczowe dane techniczne i cechy tego modułu:

Ogólne informacje:

• Typ modułu: Wejście analogowe (AI - Analog Input)
• Liczba kanałów: 2 kanały wejściowe
• Wersja: High Speed (HS) - charakteryzuje się wysoką szybkością pomiaru.
• Rodzaje sygnałów wejściowych: Napięcie (U) i Prąd (I)
• Podłączenie: Obsługuje czujniki 2-przewodowe i 4-przewodowe (dla pomiaru napięcia i prądu)
• Rozdzielczość: 16 bitów (włącznie ze znakiem)
• Dokładność: $\pm$0,3% (względem zakresu wejściowego)
• Diagnostyka: Diagnostyka kanałowa (możliwość konfiguracji diagnostyki dla każdego kanału)
• Izolacja: Izolacja galwaniczna między kanałami oraz od napięcia zasilania L+.
• Szerokość modułu: 15 mm (kompaktowa konstrukcja)
• Waga netto: Około 0,040 - 0,041 kg
• Wymagany BaseUnit: Moduł ten jest kompatybilny z BaseUnitami typu A0 lub A1 (np. 6ES7193-6BP00-0BA0, 6ES7193-6BP00-0DA0, 6ES7193-6BP00-0DA1).

Zakresy wejściowe (konfigurowalne):

• Pomiar napięcia:
  • $\pm$10 V (rozdzielczość 16 bitów wraz ze znakiem)
  • $\pm$5 V (rozdzielczość 15 bitów wraz ze znakiem)
  • 1 do 5 V (rozdzielczość 13 bitów)
  • 0 do 10 V (rozdzielczość 15 bitów)
• Pomiar prądu:
  • $\pm$20 mA (rozdzielczość 16 bitów wraz ze znakiem)
  • 4 do 20 mA (rozdzielczość 14 bitów)
  • 0 do 20 mA (rozdzielczość 15 bitów)

Funkcje wspierane przez moduł:

• Aktualizacja oprogramowania układowego (firmware update)
• Dane identyfikacyjne (I&M data)
• Rekonfiguracja w trybie RUN
• PROFIenergy
• Tryb izochroniczny (dla PROFINET IO) - od wersji firmware V1.1.0
• Status wartości (Value status) - od wersji firmware V1.1.0
• Oversampling (dla kanału 0, a następnie dla kanałów 0 i 1) - od wersji firmware V1.1.0 / V2.0.0
• Kalibracja w czasie pracy

Zasilanie:

• Napięcie zasilania (DC): 19.2 - 28.8 V (nominalnie 24 V DC), zasilanie odbywa się poprzez szynę systemową (backplane bus) w BaseUnit.
• Zabezpieczenie przed odwrotną polaryzacją: Tak
• Typowa utrata mocy: 0.75 W

Warunki środowiskowe:

• Temperatura pracy: 0°C do 60°C (dla instalacji poziomej)
• Temperatura przechowywania: -40°C do +70°C
• Stopień ochrony: IP20
• Wilgotność: 95% wilgotności względnej (bez kondensacji)

Moduł ten jest używany do precyzyjnego pomiaru sygnałów analogowych w aplikacjach automatyki przemysłowej, takich jak monitorowanie czujników temperatury, ciśnienia, przepływu oraz odczytywanie sygnałów z przetworników i elementów wykonawczych.
