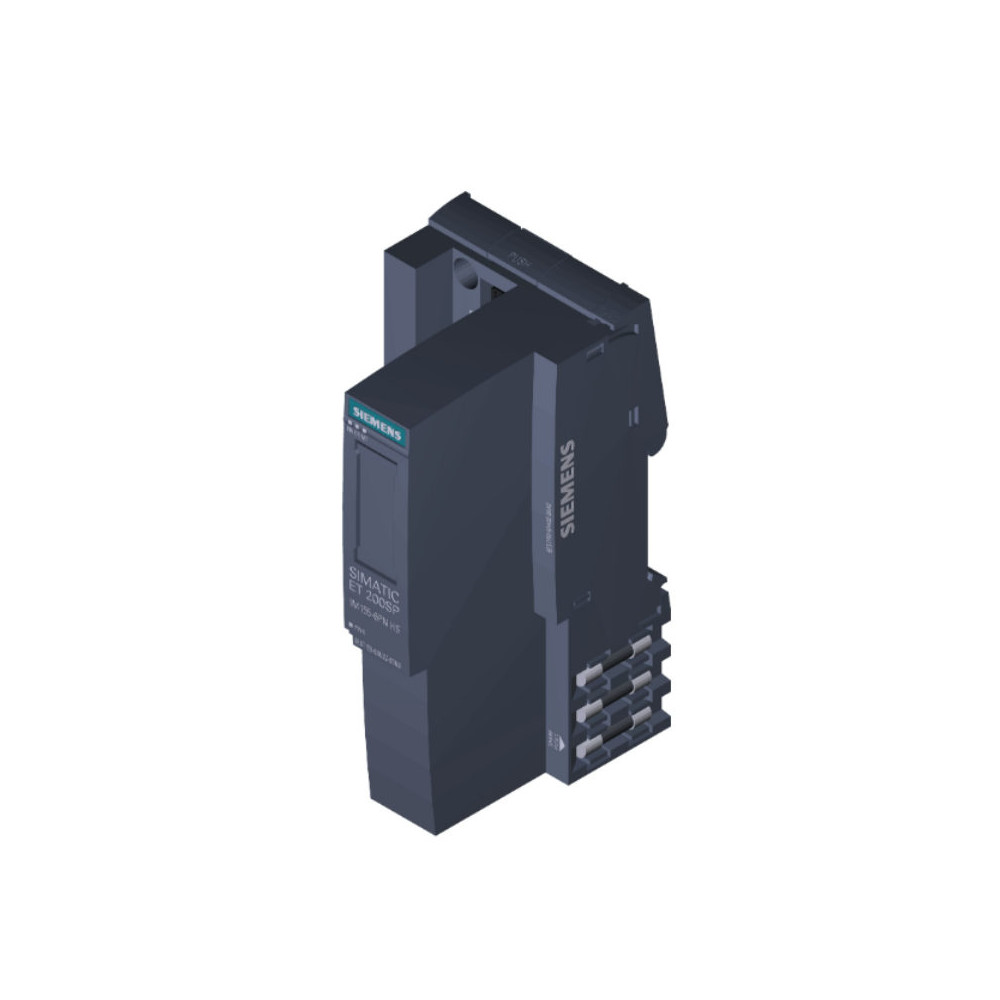

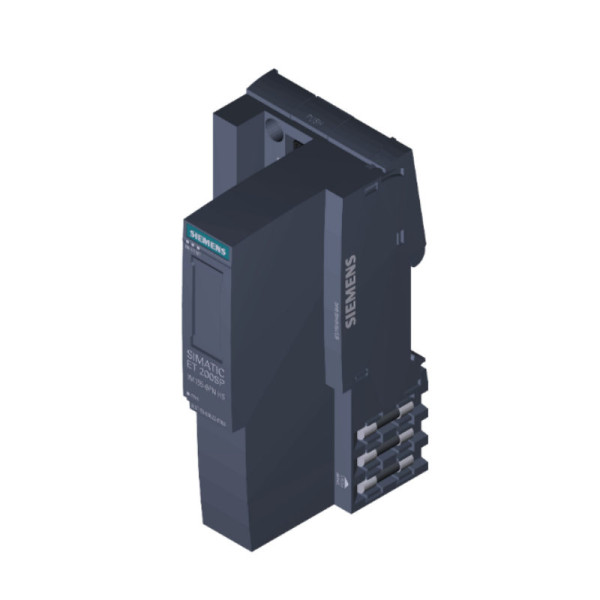

Moduł 6ES7155-6AU00-0DN0

Moduł 6ES7155-6AU00-0DN0 jest interfejsem PROFINET High Speed z rodziny SIMATIC ET 200SP. Służy do łączenia modułów wejść/wyjść ET 200SP z siecią PROFINET IO.

Opis:

• Typ: Moduł interfejsu PROFINET IM155-6PN High Speed
• Rodzina produktów: SIMATIC ET 200SP
• Funkcja: Umożliwia podłączenie stacji ET 200SP do sieci PROFINET jako urządzenie IO.
• Wysoka prędkość: Obsługuje szybką komunikację w trybie isochronicznym z czasem cyklu do 0.125 ms.
• Maksymalna liczba modułów I/O: Możliwość podłączenia do 30 modułów wejść/wyjść ET 200SP.
• Multi-hotswap: Umożliwia wymianę modułów podczas pracy systemu bez jego zatrzymywania.
• Zawiera moduł serwera: Integruje funkcje serwera niezbędne do komunikacji PROFINET.
• Konstrukcja: Kompaktowa budowa do montażu w szafie sterowniczej (IP20).
• Interfejs PROFINET: Posiada 1 interfejs PROFINET z 2 portami (switch).
• Diagnostyka: Rozbudowane funkcje diagnostyczne.
• Identyfikacja i utrzymanie (I&M): Obsługuje dane I&M0 do I&M3.
• Aktualizacja firmware: Możliwość aktualizacji oprogramowania firmware.

Dane Techniczne:

• Napięcie zasilania: 24 V DC (dopuszczalny zakres 19.2 V do 28.8 V)
• Pobór prądu: Maks. 500 mA
• Pobór mocy: Typowo 1.7 W
• Liczba interfejsów PROFINET: 1 (2 porty RJ45, switch)
• Szybkość transmisji PROFINET: 100 Mbit/s
• Maksymalna liczba modułów ET 200SP: 30
• Maksymalna liczba submodule'ów: 125
• Zakres adresowy na moduł: Maks. 32 bajty dla danych wejściowych i wyjściowych
• Zakres adresowy na stację: Maks. 968 bajtów dla danych wejściowych i wyjściowych
• Izolacja galwaniczna: Testowana napięciem 707 V DC
• Temperatura otoczenia podczas pracy: 0 °C do +60 °C
• Wymiary (szer. x wys. x gł.): 50 mm x 117 mm x 74 mm
• Waga: Ok. 0.2 kg
• Stopień ochrony: IP20
• Konfigurowanie: STEP 7 TIA Portal od wersji V14 lub STEP 7 od wersji V5.5 SP4
• Profil PROFINET: zgodny z GSD w wersji / rewizji - / V2.3

Zastosowanie:

Moduł 6ES7155-6AU00-0DN0 jest przeznaczony do budowy rozproszonych systemów wejść/wyjść SIMATIC ET 200SP w oparciu o sieć PROFINET. Dzięki wysokiej prędkości transmisji i możliwości wymiany modułów podczas pracy, idealnie nadaje się do aplikacji wymagających szybkiej i niezawodnej komunikacji oraz wysokiej dostępności.

Podsumowanie:

Siemens SIMATIC ET 200SP IM155-6PN High Speed (6ES7155-6AU00-0DN0) to wydajny moduł interfejsu PROFINET, który umożliwia budowę elastycznych i szybkich systemów rozproszonych wejść/wyjść. Jego zaawansowane funkcje, takie jak multi-hotswap i tryb isochroniczny, czynią go odpowiednim rozwiązaniem dla wielu wymagających aplikacji przemysłowych.
