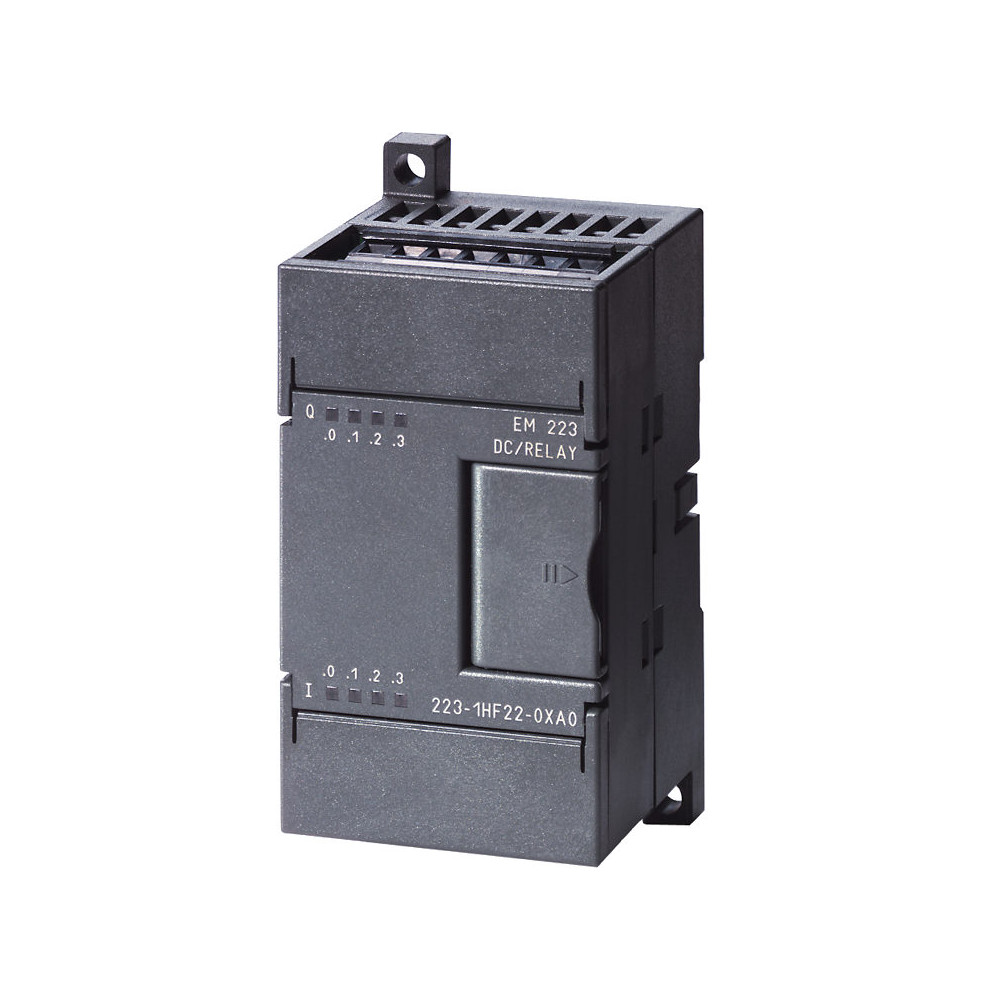

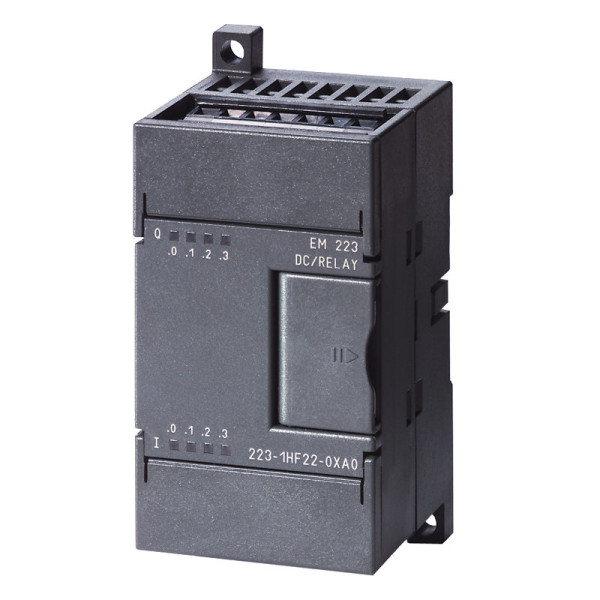

Moduł 6ES7223-1PH22-0XA0

Opis Produktu:

Jest to moduł sygnałowy SM 223 przeznaczony dla sterowników PLC z serii SIMATIC S7-200. Służy do rozszerzenia możliwości sterownika o dodatkowe cyfrowe wejścia i wyjścia. Moduł ten łączy w sobie 8 wejść cyfrowych (DI) oraz 8 wyjść cyfrowych (DO) typu przekaźnikowego.

Główne cechy:

• Typ: Moduł wejść/wyjść cyfrowych (Digital Input/Output Module)
• Seria: SIMATIC S7-200
• Funkcja: Rozszerzenie liczby dostępnych wejść i wyjść cyfrowych sterownika S7-200.
• Wyjścia przekaźnikowe: Umożliwiają przełączanie zarówno obwodów prądu stałego (DC), jak i przemiennego (AC) oraz obsługę wyższych prądów w porównaniu do wyjść tranzystorowych.

Dane Techniczne:

Ogólne:

• Numer katalogowy: 6ES7223-1PH22-0XA0
• Producent: Siemens
• Wymiary (Szer. x Wys. x Gł.): ok. 45 x 100 x 75 mm
• Waga: ok. 210 g
• Montaż: Szyna DIN
• Pobór prądu z magistrali systemowej (5V DC): ok. 115 mA
• Strata mocy (typowo): ok. 4.5 W

Wejścia cyfrowe (DI):

• Liczba wejść: 8
• Typ: Zgodne z IEC 61131-2, Typ 1 (sink/source - logika dodatnia/ujemna)
• Napięcie znamionowe: 24 V DC
• Napięcie dla sygnału "1": 15 V DC do 30 V DC
• Napięcie dla sygnału "0": -30 V DC do +5 V DC
• Prąd wejściowy dla sygnału "1": typowo 4 mA
• Opóźnienie wejściowe (konfigurowalne): od 0.1 ms do 12.8 ms (domyślnie 6.4 ms)
• Długość przewodu (nieekranowany): maks. 500 m
• Długość przewodu (ekranowany): maks. 1000 m

Wyjścia cyfrowe (DO):

• Liczba wyjść: 8
• Typ: Przekaźnikowe (Relay)
• Napięcie przełączane:
  • DC: 5 V do 30 V
  • AC: 5 V do 250 V
• Prąd przełączany (znamionowy):
  • Obciążenie rezystancyjne: maks. 2 A
  • Obciążenie lampowe: maks. 30 W (DC) / 200 W (AC)
• Ochrona przeciwzwarciowa: Brak (wymagane zewnętrzne zabezpieczenie)
• Częstotliwość przełączania:
  • Obciążenie rezystancyjne: maks. 1 Hz
  • Obciążenie indukcyjne: maks. 0.5 Hz
  • Obciążenie lampowe: maks. 1 Hz
• Agregacja prądu: Maksymalny sumaryczny prąd dla wszystkich wyjść zależy od orientacji montażu i temperatury otoczenia (należy sprawdzić w dokumentacji).
• Izolacja: Wyjścia są izolowane galwanicznie od logiki sterownika oraz zazwyczaj izolowane w grupach lub indywidualnie (zależy od specyfiki styku przekaźnika).

Połączenia:

• Zazwyczaj realizowane przez zdejmowane terminale śrubowe.

Moduł ten jest często stosowany, gdy potrzebne jest sterowanie urządzeniami wykonawczymi wymagającymi wyższych prądów lub pracujących na napięciu przemiennym (np. styczniki, zawory, lampy sygnalizacyjne), a także do odczytu sygnałów z czujników cyfrowych 24V DC.

Proszę pamiętać, że powyższe dane są typowe dla tego modelu. Zawsze zaleca się sprawdzenie oficjalnej dokumentacji technicznej (datasheet) firmy Siemens dla konkretnej wersji sprzętowej w celu uzyskania najbardziej precyzyjnych i aktualnych informacji.
