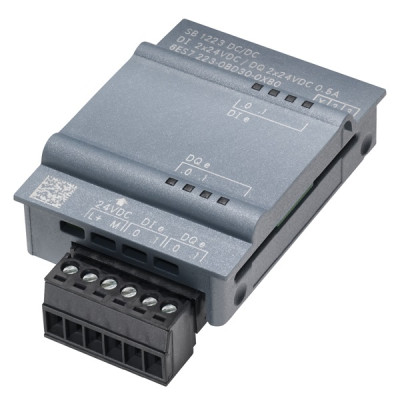

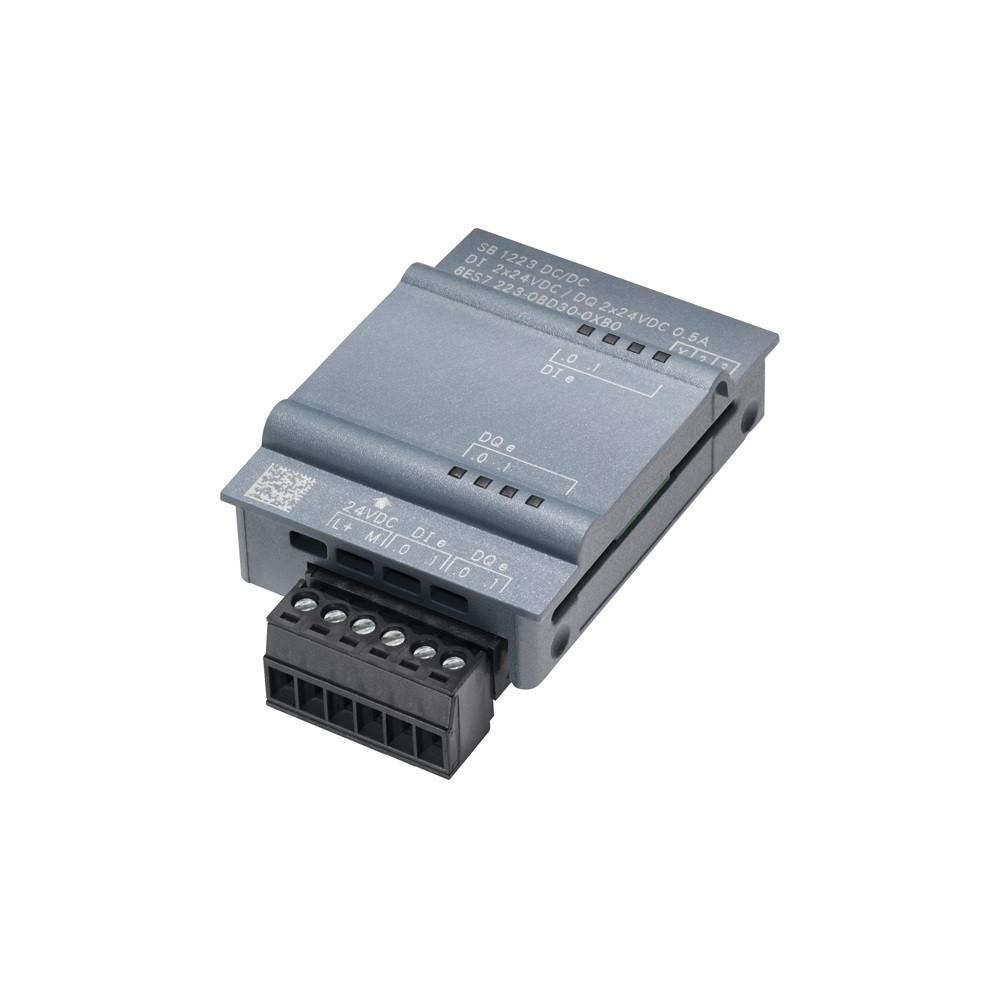

Moduł 6ES7223-3AD30-0XB0 SB1223

Poniżej przedstawiam dane techniczne modułu Siemens SIMATIC S7-1200 Signal Board SB 1223, 2 DI/2 DQ o numerze katalogowym 6ES7223-3AD30-0XB0:

Seria: SIMATIC S7-1200

Typ: Płyta sygnałowa (Signal Board - SB 1223) z wejściami i wyjściami cyfrowymi

Konfiguracja: 2 wejścia cyfrowe (DI) / 2 wyjścia cyfrowe (DQ)

Numer katalogowy: 6ES7223-3AD30-0XB0

Opis Ogólny:

SIMATIC S7-1200 Signal Board SB 1223 to moduł rozszerzeń w formie płyty sygnałowej, montowany bezpośrednio w sterownikach CPU z serii S7-1200. Pozwala na zwiększenie liczby dostępnych wejść i wyjść cyfrowych bez zajmowania dodatkowego miejsca na szynie DIN.

Dane Techniczne:

• Zasilanie: Zasilane bezpośrednio z CPU S7-1200
• Wejścia cyfrowe: 2
  • Napięcie wejściowe: 24 V DC
  • Typ wejść: Sink/Source (zgodnie z charakterystyką CPU)
• Wyjścia cyfrowe: 2
  • Typ wyjść: Tranzystorowe (NPN - Sink)
  • Napięcie wyjściowe: 24 V DC
  • Prąd wyjściowy na kanał: Maks. 0.5 A
• Opóźnienie sygnału wejściowego: Typowo 3.2 ms
• Izolacja galwaniczna: Brak
• Diagnostyka: Brak
• Montaż: Montaż bezpośrednio wewnątrz obudowy CPU S7-1200
• Wymiary (szerokość x wysokość x głębokość): Zależne od modelu CPU, do którego jest montowane (płyta wewnętrzna)
• Waga: Około 30 g
• Temperatura pracy: Zgodnie ze specyfikacją CPU, do którego jest zamontowane
• Temperatura przechowywania: Zgodnie ze specyfikacją CPU, do którego jest zamontowane
• Wilgotność względna: Zgodnie ze specyfikacją CPU, do którego jest zamontowane
• Stopień ochrony: Zgodnie ze specyfikacją CPU, do którego jest zamontowane

Funkcje i Możliwości:

• Dodatkowe 2 wejścia cyfrowe do podłączenia czujników, przycisków itp.
• Dodatkowe 2 wyjścia cyfrowe tranzystorowe do sterowania elementami wykonawczymi.
• Kompaktowa forma umożliwiająca rozszerzenie funkcjonalności sterownika bez zwiększania jego rozmiarów zewnętrznych.
• Łatwy montaż bezpośrednio wewnątrz obudowy CPU.

Zastosowanie:

Moduł SIMATIC S7-1200 Signal Board SB 1223 jest stosowany w celu zwiększenia liczby dostępnych punktów I/O w kompaktowych systemach sterowania opartych na sterownikach S7-1200, gdzie przestrzeń montażowa jest ograniczona.

Dodatkowe Informacje:

• Płyta sygnałowa SB 1223 jest kompatybilna z różnymi modelami CPU z serii S7-1200. Należy sprawdzić w dokumentacji CPU, które płyty sygnałowe są obsługiwane.
• Konfiguracja i programowanie odbywa się w środowisku TIA Portal.
• Płyty sygnałowe nie posiadają własnego zasilania i korzystają z zasilania CPU.

Aby uzyskać bardziej szczegółowe informacje, takie jak instrukcje montażu, schematy połączeń oraz informacje o kompatybilnych CPU, zalecam zapoznanie się z oficjalną dokumentacją sterowników Siemens SIMATIC S7-1200 oraz kartą katalogową (datasheet) modułu Signal Board SB 1223 o numerze katalogowym 6ES7223-3AD30-0XB0, dostępną na stronie internetowej Siemens Industry Mall.
