Moduł 6ES7231-5PF32-0XB0 wejścia RTD - Cu10 / Ni / PT

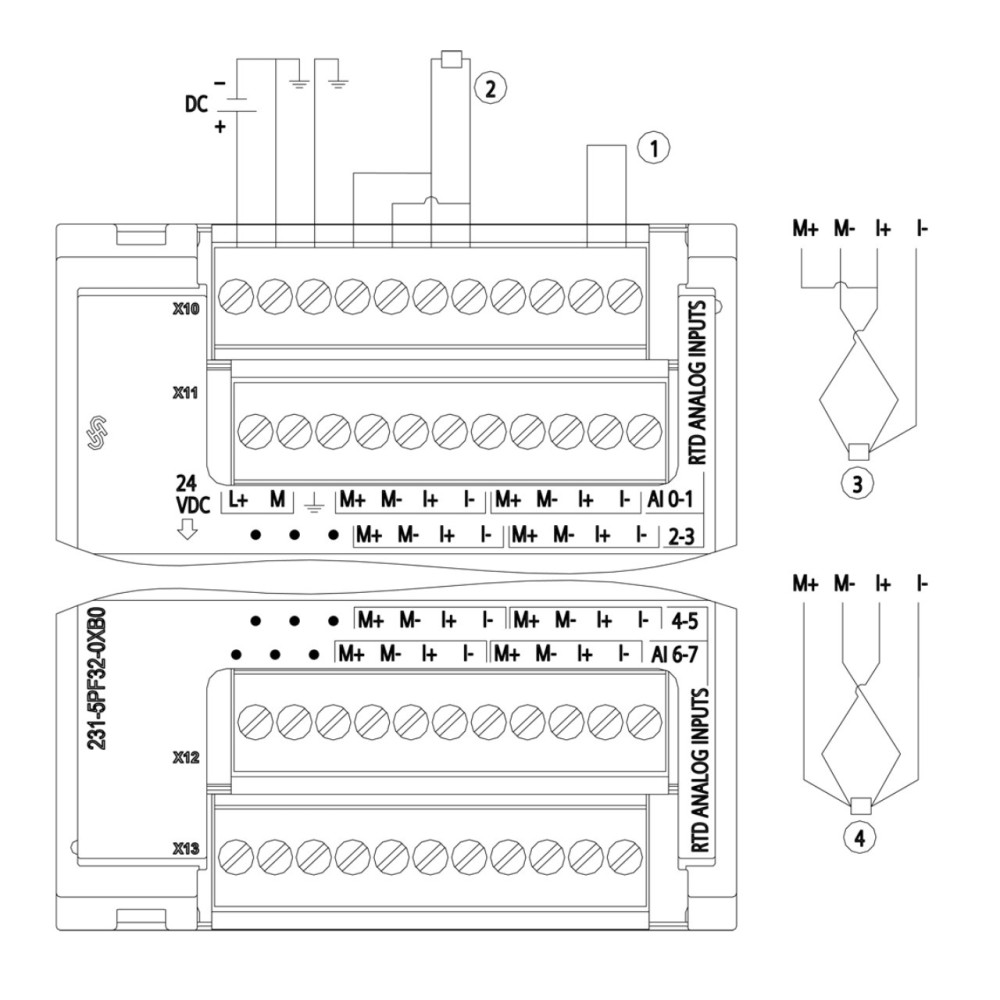

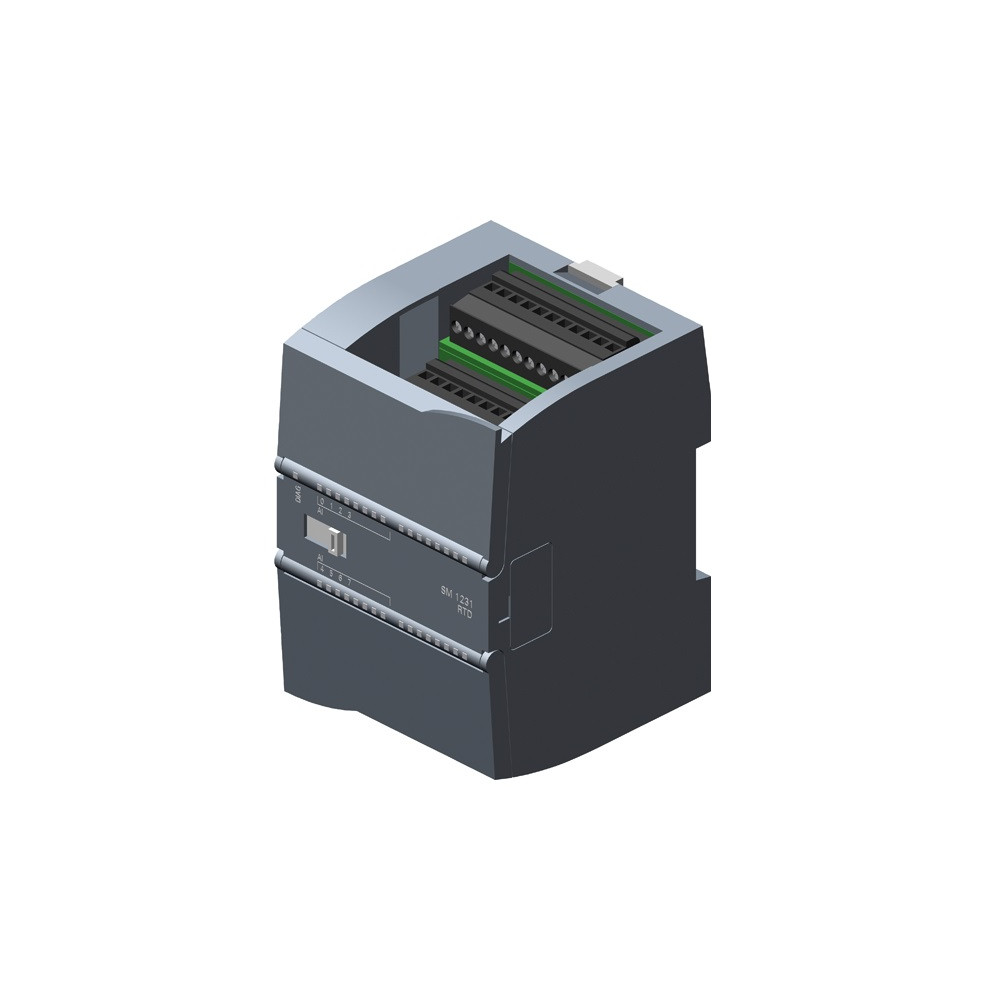

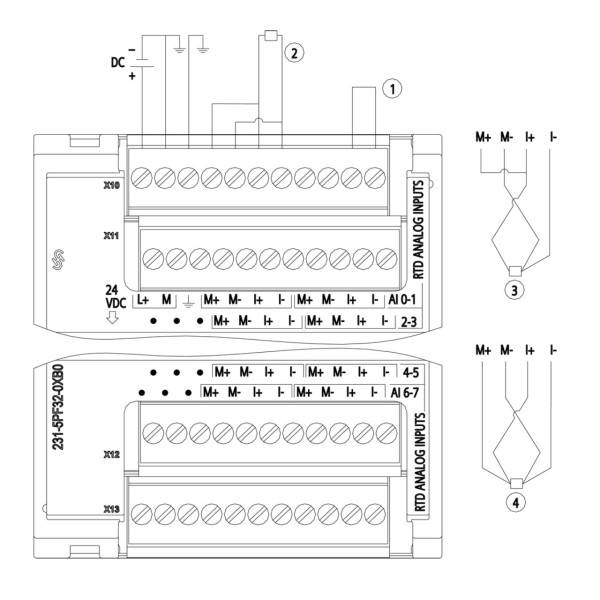

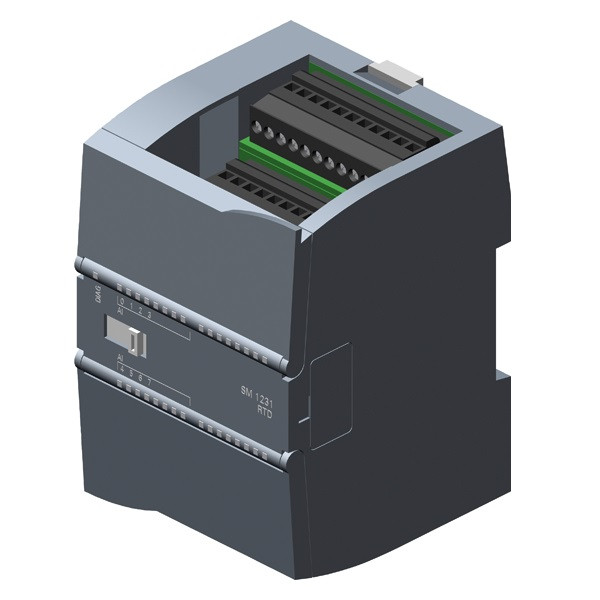

Moduł Siemens 6ES7231-5PF32-0XB0 to moduł wejść analogowych SM 1231 RTD dla sterowników SIMATIC S7-1200. Służy do pomiaru wartości rezystancji, która może być interpretowana jako temperatura (z czujników RTD, czyli rezystancyjnych czujników temperatury) lub sama rezystancja.

Poniżej przedstawiam kluczowe dane techniczne tego modułu:

Ogólne dane:

• Rodzaj modułu: Moduł wejść analogowych.
• Zastosowanie: Rozszerzenie sterowników SIMATIC S7-1200 (z wyjątkiem CPU 1211C).
• Numer artykułu (numer katalogowy): 6ES7231-5PF32-0XB0.
• Produkt: Aktywny.
• Kraj pochodzenia: Chiny.
• Zgodność z RoHS: Produkt zgodny z RoHS od 30.08.2013.

Wejścia analogowe:

• Liczba wejść analogowych: 8.
• Typ wejść: Obsługuje różne typy czujników RTD (rezystancyjnych czujników temperatury) i rezystancji, m.in.:
  • Cu10
  • Ni100, Ni120, Ni200, Ni500, Ni1000, LG-Ni1000
  • Pt100, Pt200, Pt500, Pt1000
• Rozdzielczość wejść analogowych: 15 lub 16 bitów (różne źródła podają różnie, ale najczęściej jest to 16 bitów, co daje wysoką precyzję pomiaru).
• Konfigurowalne wejścia analogowe: Tak.
• Sygnał wejściowy konfigurowalny: Tak.

Wymiary i waga:

• Szerokość: 70 mm.
• Wysokość: 100 mm.
• Głębokość: 75 mm.
• Waga netto: Około 0,283 kg (283 gramy).

Zasilanie:

• Napięcie zasilania: 24 VDC.
• Pobór prądu (z szyny SM): 90 mA.

Warunki środowiskowe i odporność:

• Temperatura pracy:
  • Montaż poziomy: od -20°C do 60°C.
  • Montaż pionowy: od -20°C do 50°C.
• Wilgotność: 95% bez kondensacji, chyba że określono inaczej.
• Odporność elektromagnetyczna: Zgodność z normą EN 61000-6-2 (odporność na wyładowania elektrostatyczne, promieniowane pole elektromagnetyczne, szybkie impulsy przejściowe, przepięcia, zakłócenia przewodzone).
• Odporność na wibracje i wstrząsy: Zgodność z normami EN 60068-2-6 (wibracje) i EN 60068-2-27 (wstrząsy).

Inne cechy:

• Brak wyjść analogowych.
• Nie jest przeznaczony do układów bezpieczeństwa (SIL).

Moduł ten jest kluczowym elementem do akwizycji danych temperaturowych i rezystancyjnych w systemach automatyki bazujących na sterownikach SIMATIC S7-1200.
