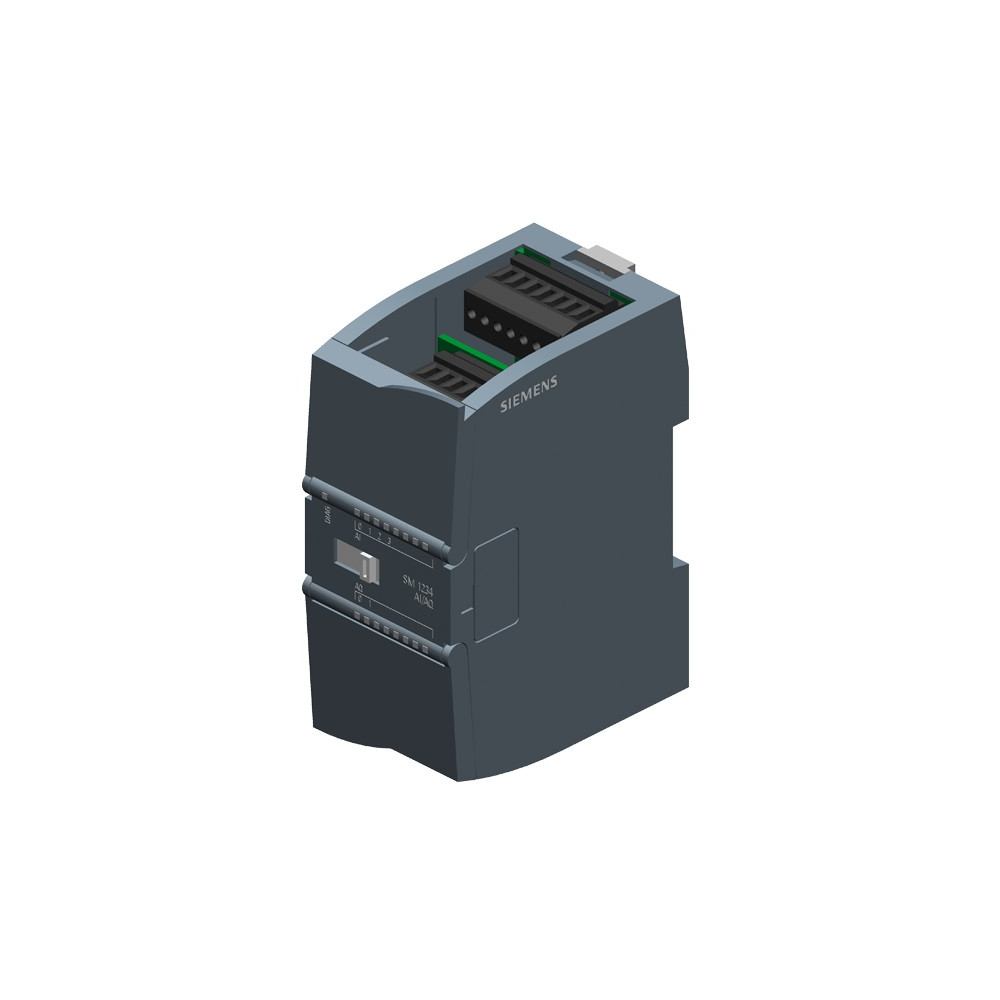

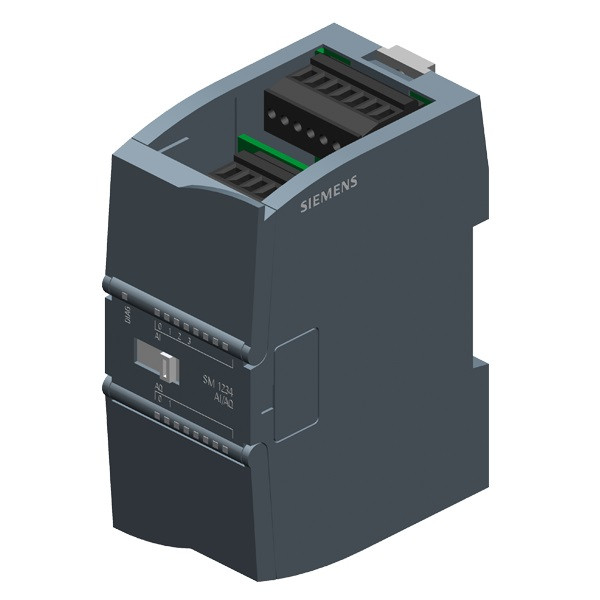

Moduł 6ES7234-4HE32-0XB0

Opis:

Przetwornik 6ES7234-4HE32-0XB0 to moduł wejść/wyjść analogowych z rodziny SIMATIC S7-1200 firmy Siemens. Jest to moduł SM 1234, który łączy w sobie zarówno wejścia analogowe, jak i wyjścia analogowe, umożliwiając elastyczną integrację sygnałów analogowych z systemem sterowania S7-1200.

Dane Techniczne:

• Typ modułu: SM 1234 (Analogowe Wejścia/Wyjścia)
• Liczba wejść analogowych: 4
  • Zakres napięciowy wejść: +/-10 V, +/-5 V, +/-2.5 V (konfigurowalny)
  • Zakres prądowy wejść: 0-20 mA, 4-20 mA (konfigurowalny)
  • Rozdzielczość wejść: 12 bitów (+ znak)
• Liczba wyjść analogowych: 2
  • Zakres napięciowy wyjść: +/-10 V
  • Zakres prądowy wyjść: 0-20 mA, 4-20 mA
  • Rozdzielczość wyjść: 14 bitów
• Czas cyklu (wszystkie kanały): maks. 625 µs
• Zasilanie: 24 V DC
• Pobór prądu:
  • Typowo 60 mA z magistrali tylnej 5 V DC
  • Typowo 80 mA z 24 V DC
• Straty mocy: Typowo 2 W
• Wymiary (szerokość x wysokość x głębokość): 45 mm x 100 mm x 75 mm
• Waga: ok. 185 g
• Typ podłączenia: Zaciski śrubowe lub sprężynowe (zależnie od wersji)
• Możliwość konfiguracji wejść/wyjść: Tak
• Długość ekranowanego kabla: maks. 100 m

Funkcje:

• Moduł umożliwia podłączenie czujników i urządzeń wykonawczych z sygnałami analogowymi (napięciowymi lub prądowymi) do sterownika SIMATIC S7-1200.
• Konfigurowalne zakresy pomiarowe wejść analogowych pozwalają na dostosowanie modułu do różnych typów czujników.
• Wysoka rozdzielczość przetworników A/C i C/A zapewnia dokładny odczyt i generowanie sygnałów analogowych.
• Możliwość parametryzacji czasu integracji i tłumienia zakłóceń dla wejść analogowych.
• Moduł jest kompatybilny z różnymi jednostkami centralnymi CPU S7-1200 (z wyjątkiem CPU 1211C).

Zastosowania:

Moduł 6ES7234-4HE32-0XB0 znajduje zastosowanie w wielu aplikacjach przemysłowych, gdzie wymagane jest przetwarzanie sygnałów analogowych, takich jak:

• Pomiar temperatury, ciśnienia, przepływu za pomocą odpowiednich czujników.
• Sterowanie zaworami proporcjonalnymi, napędami o zmiennej prędkości.
• Zbieranie danych analogowych z różnych urządzeń.
• W systemach regulacji i sterowania procesami technologicznymi.

Podsumowanie:

Siemens SIMATIC S7-1200 SM 1234 (6ES7234-4HE32-0XB0) to wszechstronny moduł wejść/wyjść analogowych, który oferuje 4 konfigurowalne wejścia analogowe o wysokiej rozdzielczości oraz 2 wyjścia analogowe. Jego kompaktowa budowa i łatwość integracji z systemem S7-1200 czynią go idealnym rozwiązaniem dla wielu aplikacji automatyki przemysłowej.
