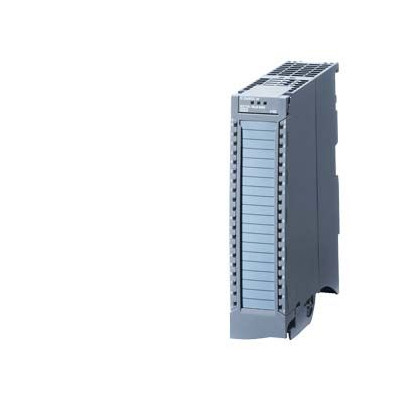

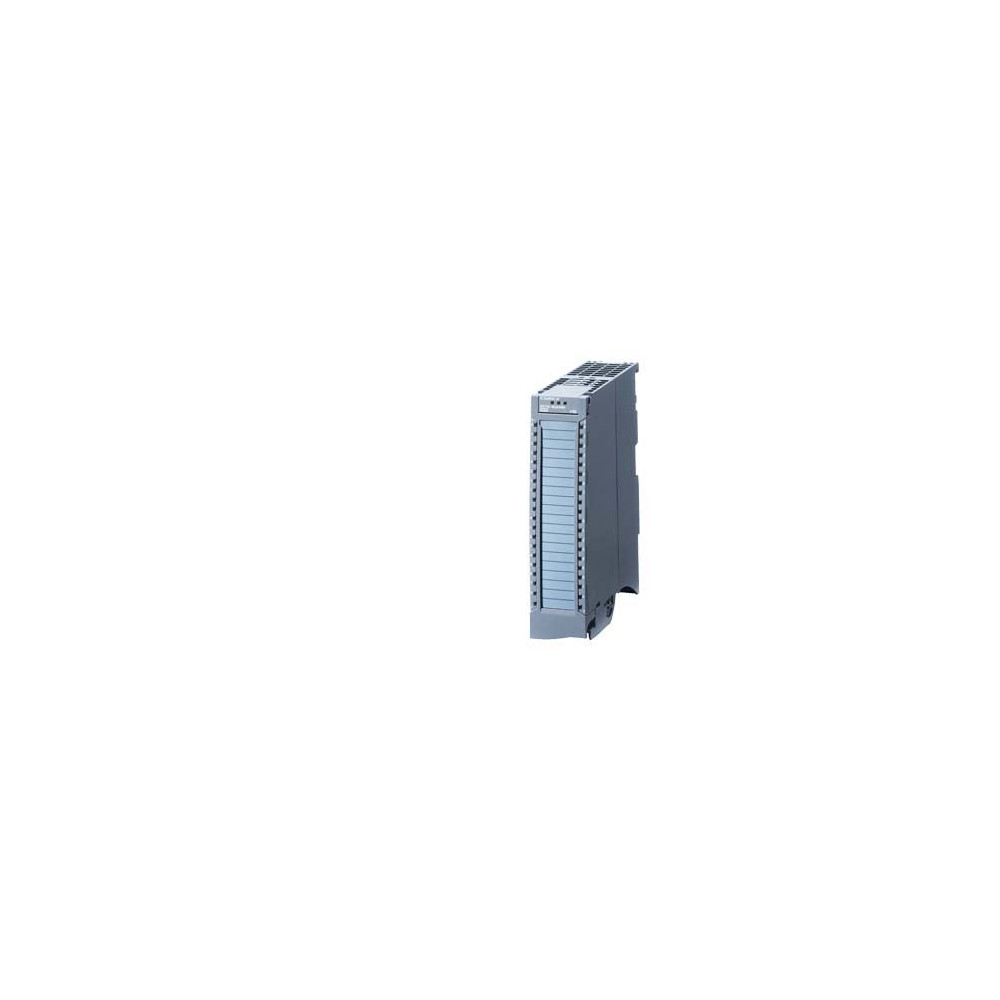

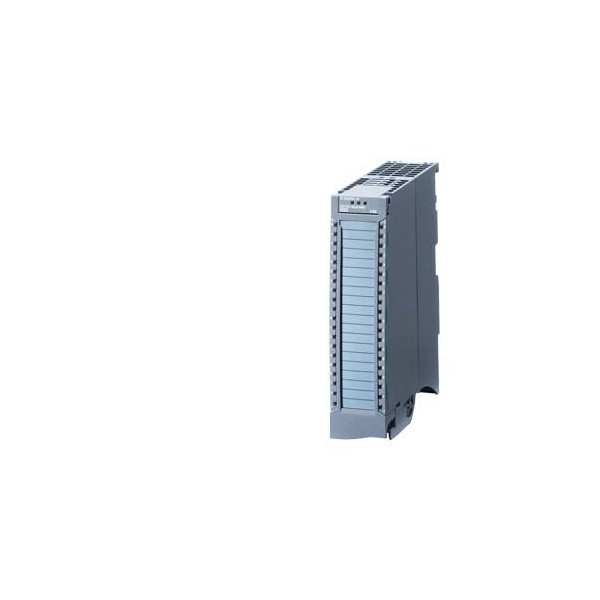

Moduł 6ES7521-1BH50-0AA0

Jest to podstawowy (Basic - BA) moduł wejść cyfrowych przeznaczony dla systemu sterowania SIMATIC S7-1500 firmy Siemens, a także może być używany w zdecentralizowanym systemie I/O ET 200MP. Moduł służy do akwizycji (odczytu) 16 binarnych sygnałów sterujących o napięciu znamionowym 24V DC. Jest to wejście typu "sourcing" (SRC), zgodne z normą IEC 61131-2 (Typ 3). Wersja Basic oznacza podstawową funkcjonalność w porównaniu do wersji standardowych (ST) czy High Feature (HF). Moduł wymaga zastosowania odpowiedniego konektora czołowego (zamawianego osobno) do podłączenia przewodów.

Dane techniczne:

• Numer katalogowy: 6ES7521-1BH50-0AA0
• Producent: Siemens
• Rodzina produktu: SIMATIC S7-1500 / ET 200MP
• Typ modułu: Moduł wejść cyfrowych (DI), wersja Basic (BA)
• Liczba wejść cyfrowych: 16 (w jednej grupie 16 kanałów)
• Napięcie zasilania (znamionowe): 24 V DC
• Typ wejścia: Typ 3 wg IEC 61131-2 (wejście typu "Sourcing" - prąd płynie z czujnika do wejścia modułu)
• Prąd wejściowy dla sygnału "1": ok. 4.5 mA
• Opóźnienie wejściowe: Typowo 3.2 ms (może być zależne od konfiguracji)
• Izolacja galwaniczna:
  • Pomiędzy kanałami a magistralą wewnętrzną (backplane bus): Tak
  • Pomiędzy grupami kanałów: Jedna grupa 16 kanałów
• Diagnostyka: Podstawowa sygnalizacja LED stanu wejść oraz statusu modułu (np. błąd).
• Wymagany konektor czołowy: Tak, 40-pinowy (np. typu push-in lub śrubowy), zamawiany osobno.
• Wymiary (Szer. x Wys. x Gł.): 35 mm x 147 mm x 129 mm
• Strata mocy (typowo): ok. 1.5 W
• Dopuszczalna temperatura otoczenia: Zależy od orientacji montażu (np. 0°C do 60°C dla montażu poziomego).

Moduł ten jest odpowiedni do podłączania standardowych czujników i przełączników pracujących przy napięciu 24V DC, w tym czujników zbliżeniowych 2-, 3- lub 4-przewodowych. Konfiguracja modułu odbywa się za pomocą oprogramowania STEP 7 (TIA Portal).
