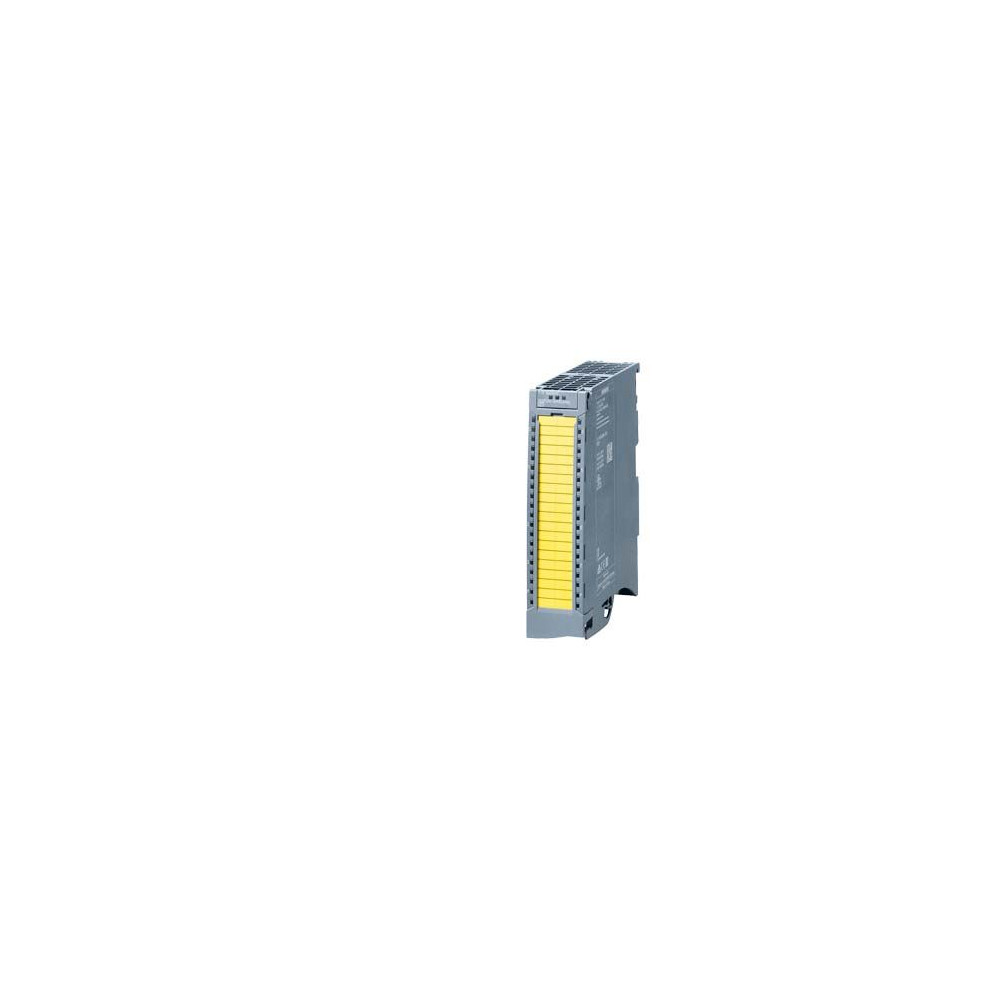

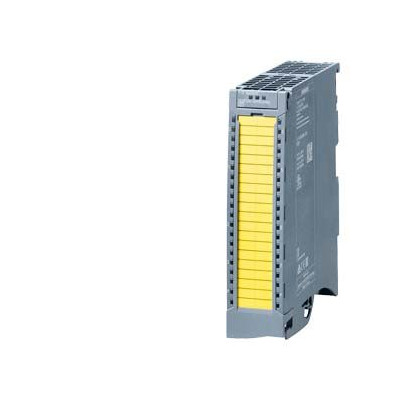

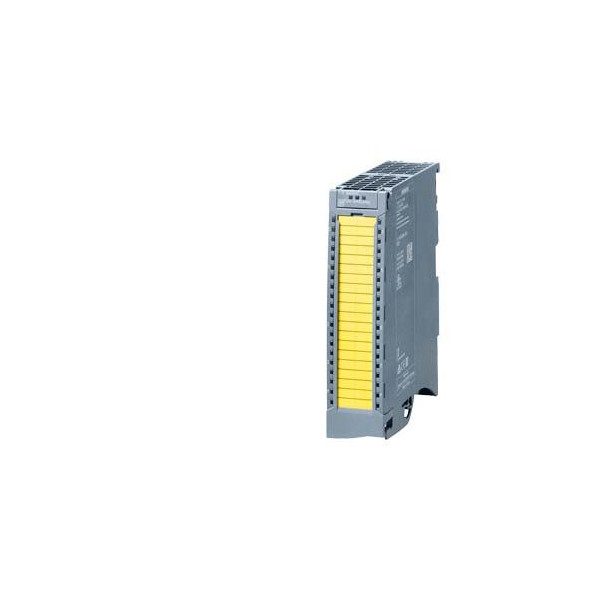

Moduł 6ES7526-1BH00-0AB0

Opis :

6ES7526-1BH00-0AB0 to moduł wejść cyfrowych bezpieczeństwa (Fail-safe) F-DI 16x24VDC HF, przeznaczony dla systemów automatyki SIMATIC S7-1500 oraz rozproszonych wejść/wyjść SIMATIC ET 200MP firmy Siemens. Jego głównym zadaniem jest bezpieczne i niezawodne odczytywanie 16 sygnałów cyfrowych (24 V DC) pochodzących z urządzeń bezpieczeństwa, takich jak przyciski E-STOP, kurtyny świetlne, wyłączniki drzwi ochronnych itp. Moduł spełnia wysokie wymagania bezpieczeństwa funkcjonalnego i komunikuje się z nadrzędną jednostką F-CPU (Fail-safe CPU) za pomocą bezpiecznego protokołu PROFIsafe. Wersja High Feature (HF) oferuje rozszerzone możliwości diagnostyczne i parametryzacyjne.

• Funkcja: Bezpieczna akwizycja 16 cyfrowych sygnałów wejściowych 24 V DC dla aplikacji bezpieczeństwa.
• System: SIMATIC S7-1500 / ET 200MP.
• Bezpieczeństwo: Zaprojektowany do pracy w systemach wymagających poziomu nienaruszalności bezpieczeństwa do SIL 3 (wg IEC 61508) oraz poziomu zapewnienia bezpieczeństwa do PL e (wg ISO 13849-1).
• Komunikacja: PROFIsafe.
• Cechy: 16 wejść F-DI, 4 wyjścia zasilania czujników, zaawansowana diagnostyka, parametryzacja, obsługa różnych typów podłączeń czujników (np. 1oo1, 1oo2).

Dane Techniczne (DANE TECHNICZNE):

• Numer katalogowy: 6ES7526-1BH00-0AB0
• Rodzina produktowa: SIMATIC S7-1500 / ET 200MP Moduły Failsafe
• Typ modułu: F-DI 16x24VDC HF (Fail-safe Digital Input, High Feature)
• Liczba wejść cyfrowych bezpieczeństwa: 16
• Napięcie wejściowe znamionowe: 24 V DC
• Poziom bezpieczeństwa:
  • Do SIL 3 (zgodnie z IEC 61508)
  • Do PL e (zgodnie z ISO 13849-1) - przy odpowiedniej konfiguracji (np. 8 wejść w architekturze Kat. 4/PLe)
• Profil komunikacji bezpieczeństwa: PROFIsafe (Typ adresu 2)
• Diagnostyka:
  • Możliwość diagnostyki na poziomie kanału (np. przerwa w obwodzie, zwarcie)
  • Diagnostyka modułowa
  • Obsługa testowania czujników
• Parametryzacja: Tak, m.in. opóźnienie wejściowe (0.4 ms do 20 ms), czas rozbieżności, typ czujnika, testowanie.
• Wyjścia zasilania czujników: 4
• Zasilanie modułu: Z magistrali systemowej S7-1500 / ET 200MP
• Wymagane złącze frontowe: 40-pinowe (zamawiane osobno)
• Szerokość modułu: 35 mm
• Wymiary (Szer. x Wys. x Gł.): ok. 35 mm x 147 mm x 129 mm
• Waga netto: ok. 0,333 kg
• Temperatura otoczenia (praca): 0 °C do +60 °C (dla montażu poziomego)
• Konfiguracja: Wymaga oprogramowania STEP 7 Safety (w ramach TIA Portal) oraz jednostki F-CPU.

Moduł ten jest kluczowym elementem przy budowie systemów sterowania bezpieczeństwa opartych na platformie SIMATIC S7-1500 lub ET 200MP.
