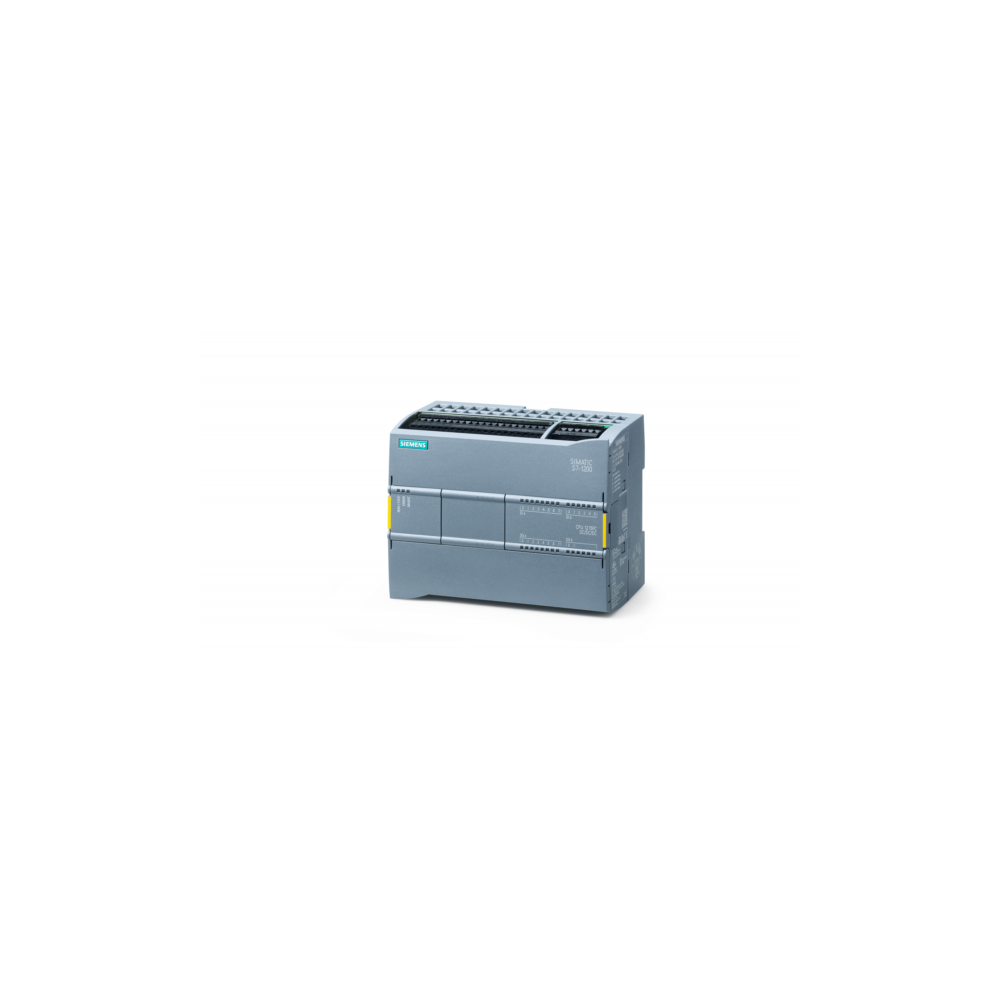

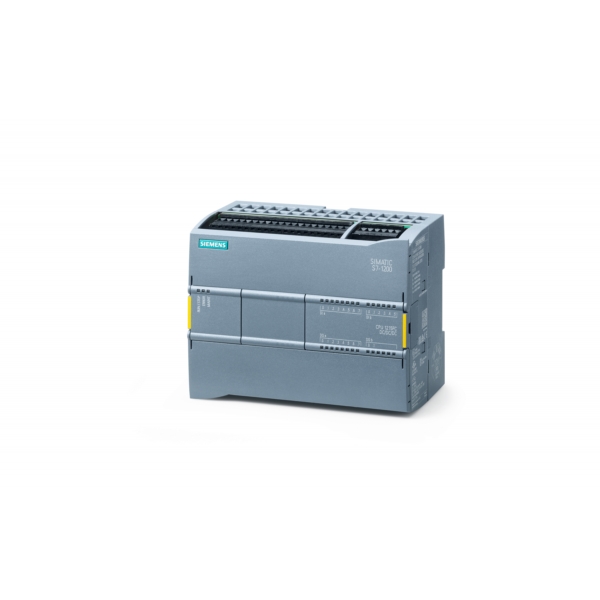

Sterownik S7-1200F 1215FC DC-DC-DC 6ES7215-1AF40-0XB0

Informacje ogólne

Oznaczenie typu produktu CPU 1215FC DC / DC / DC
Wersja oprogramowania układowego V4.2

Inżynieria z

Pakiet programowania STEP 7 V14 lub wyższy
Napięcie zasilania

Wartość znamionowa (DC)

24 V DC Tak

dopuszczalny zakres, dolna granica (DC) 20,4 V
dopuszczalny zakres, górna granica (DC) 28,8 V

Ochrona przed odwrotną polaryzacją Tak

Napięcie obciążenia L +

Wartość znamionowa (DC) 24 V
dopuszczalny zakres, dolna granica (DC) 20,4 V
dopuszczalny zakres, górna granica (DC) 28,8 V

Prąd wejściowy

Pobór prądu (wartość znamionowa) 500 mA; Tylko procesor

Pobór prądu, max. 1 500 mA; CPU ze wszystkimi modułami rozszerzeń

Prąd rozruchowy, max. 12 A; przy 28,8 V DC
It 0,5 A s

Prąd wyjściowy

dla magistrali backplane (5 V DC), max. 1 600 mA; Max. 5 V DC dla SM i CM

Zasilanie enkodera

Zasilanie enkodera 24 V.

24 V L + minus 4 V DC min.

Utrata mocy

Strata mocy, typ. 12 W

Pamięć

Pamięć robocza

zintegrowany 150 kilobajtów

rozszerzalny Nie

Załaduj pamięć

zintegrowany 4 Mbyte

Wtyczka (karta pamięci SIMATIC), max. z kartą pamięci SIMATIC

Utworzyć kopię zapasową

obecny Tak

bezobsługowe Tak

bez baterii Tak

Czasy przetwarzania procesora

dla operacji bitowych, typ. 0,08 s; / instrukcja

dla operacji na słowa, typ. 1,7 s; / instrukcja

dla arytmetyki zmiennoprzecinkowej, typ. 2,3 s; / instrukcja

Bloki CPU

Liczba bloków (łącznie) DB, FC, FB, liczników i timerów. Maksymalna liczba
bloki adresowalne mają zakres od 1 do 65535. Nie ma
ograniczenie, można wykorzystać całą pamięć roboczą

OB

Numer, max. Ograniczona tylko pamięcią RAM dla kodu

Obszary danych i ich trwałość

Przestrzenny obszar danych (w tym timery, liczniki, flagi),
max. 10 kilobajtów

Flaga

Numer, max. 8 kilobajtów; Obszar adresu pamięci o wielkości bitu

Dane lokalne

według klasy priorytetu, max. 16 kilobajtów; Klasa priorytetowa 1 (cykl programu): 16 KB, klasa priorytetu 2
do 26: 6 KB

Obszar adresu

Przetwarzaj obraz

Wejścia, regulowane 1 kilobajt
Wyjścia, regulowane 1 kilobajt

Konfiguracja sprzętu

Liczba modułów na system, max. 3 komunik. moduły, 1 tablica sygnałowa, 8 modułów sygnałowych

Pora dnia

Zegar

Zegar sprzętowy (w czasie rzeczywistym) Tak

Czas tworzenia kopii zapasowej 480 godzin; Typowy

Odchylenie na dzień, max. 60 s / miesiąc w 25 ° C

Wejścia cyfrowe

Liczba wejść cyfrowych 14; Zintegrowany

z których wejść użytecznych dla technologii

Funkcje

6; HSC (High Speed Counting)

Wejście źródło / zlew Tak

Liczba jednocześnie sterowanych wejść

wszystkie pozycje montażowe

- do 40 ° C, max. 14

Napięcie wejściowe

Wartość znamionowa (DC) 24 V

dla sygnału 0 5 V DC przy 1 mA

dla sygnału 1 15 V DC przy 2,5 mA

Opóźnienie wejścia (dla wartości znamionowej napięcia wejściowego)

dla standardowych wejść

- parametryzowalne Tak; 0,2 ms, 0,4 ms, 0,8 ms, 1,6 ms, 3,2 ms, 6,4 ms i 12,8 ms,

do wyboru w grupach po cztery

- od 0 do 1, min. 0,2 ms

- od 0 do 1, max. 12,8 ms

dla wejść przerwań

- parametryzowalny Tak

dla funkcji technologicznych

- parametryzowalna Pojedyncza faza: 3 @ 100 kHz i 3 @ 30 kHz, różnica: 3 @ 80

kHz i 3 @ 30 kHz

Długość kabla

ekranowany, max. 500 m; 50 m dla funkcji technologicznych
nieekranowany, max. 300 m; Dla funkcji technologicznych: Nie

Wyjścia cyfrowe

Liczba wyjść cyfrowych 10

z czego szybkie wyjścia 4; Wyjście impulsu 100 kHz

Ograniczenie indukcyjnego napięcia wyłączania do L + (-48 V)

Zdolność przełączania wyjść

z obciążeniem rezystancyjnym, max. 0,5 A
przy obciążeniu lampy, max. 5 W

Napięcie wyjściowe

dla sygnału 0, max. 0,1 V; przy obciążeniu 10 kOhm

dla sygnału 1, min. 20 V

Prąd wyjściowy

dla sygnału 1 wartość znamionowa 0,5 A

dla sygnału 0 prąd resztkowy, max. 0,1 mA

Opóźnienie wyjścia z obciążeniem rezystancyjnym

0 do 1, max. 1 s

1 do 0, max. 5 s

Częstotliwość przełączania

wyjść impulsowych, z obciążeniem rezystancyjnym, max. 100 kHz

Wyjścia przekaźnikowe

Liczba wyjść przekaźnikowych 0

Długość kabla

ekranowany, max. 500 m

nieekranowany, max. 150 m

Wejścia analogowe

Liczba wejść analogowych 2

Zakresy wejściowe
Napięcie Tak

Zakresy wejściowe (wartości znamionowe), napięcia
0 do +10 V Tak
Rezystancja wejściowa (0 do 10 V) 100 k

Długość kabla
ekranowany, max. 100 m; skręcone i ekranowane

Wyjścia analogowe

Liczba wyjść analogowych 2

Zakresy wyjściowe, prąd
0 do 20 mA Tak

Generowanie wartości analogowych dla wejść

Integracja i czas konwersji / rozdzielczość na kanał

Rozdzielczość z overrange (bit ze znakiem),
max.10 bitów

Czas integracji, parametryzowalny Tak

Czas konwersji (na kanał) 625 s

Generowanie wartości analogowych dla wyjść

Integracja i czas konwersji / rozdzielczość na kanał

Rozdzielczość z overrange (bit ze znakiem),
max. 10 bitów

Koder

Podłączane enkodery

Czujnik 2-przewodowy Tak

1. Interfejs

Typ interfejsu PROFINET

Fizyka Ethernet

Pojedynczo Tak

automatyczne wykrywanie szybkości transmisji Tak

Autonegocjacja Tak

Autokrzyżowanie Tak

Typy interfejsów

Liczba portów 2
zintegrowany przełącznik Tak

Protokoły

PROFINET IO Controller Tak
PROFINET IO Device Tak
Komunikacja SIMATIC Tak
Otwarta komunikacja IE Tak
Serwer WWW Tak
Redundancja mediów Tak; jako klient MRP
PROFINET IO Controller
Szybkość transmisji, max. 100 Mbit / s

Usługi

- Komunikacja PG / OP Tak
- S7 routing Tak
- Tryb izochroniczny Nie
- Otwarta komunikacja IE Tak
- IRT Nie
- MRP Tak; jako klient MRP
- Nr MRPD
- PROFIenergy Nie
- Priorytetowe uruchamianie Tak
- Liczba urządzeń IO z priorytetem
uruchomienie, max.16
- Liczba podłączalnych urządzeń IO, max. 16
- Liczba podłączalnych urządzeń IO dla RT,max.16
- z czego w linii, max. 16
- Aktywacja / dezaktywacja urządzeń IO Tak
- Liczba urządzeń IO, które mogą być
jednocześnie włączone / wyłączone, max.8

 Aktualizacja czasu

Minimalna wartość czasu aktualizacji zależy również od
zestaw komunikacyjny dla PROFINET IO, na numer
urządzeń IO i ilość skonfigurowanych danych użytkownika.

PROFINET IO Device

Usługi

- Komunikacja PG / OP Tak
- S7 routing Tak
- Tryb izochroniczny Nie
- Otwarta komunikacja IE Tak
- IRT Nie
- MRP Tak; jako klient MRP
- Nr MRPD
- PROFIenergy Tak
- Wspólne urządzenie Tak
- Liczba kontrolerów IO ze współużytkowanymi
urządzenie, max. 2

Protokoły

Obsługuje protokół PROFINET IO Tak
PROFIBUS Tak
Interfejs AS Tak; Wymagany CM 1243-2
Protokoły (Ethernet)

TCP / IP Tak
DHCP Nie
SNMP Tak
DCP Tak
LLDP Tak
Otwórz komunikację IE
TCP / IP Tak
- Długość danych, max. 8 kilobajtów

ISO-on-TCP (RFC1006) Tak
- Długość danych, max. 8 kilobajtów

UDP Tak
- Długość danych, max. 1 472 bajtów
serwer internetowy

obsługiwane Tak
Strony internetowe zdefiniowane przez użytkownika Tak

Dalsze protokoły

MODBUS Tak

Funkcje komunikacyjne

Komunikacja S7

obsługiwane Tak
jako serwer Tak
jako klient Tak
Dane użytkownika na zadanie, max. Zobacz pomoc online (komunikacja S7, rozmiar danych użytkownika)

Liczba połączeń

ogólnie 16; dynamicznie

Sprawdź funkcje uruchamiania

Status / kontrola

Zmienna statusu / sterowania Tak
Zmienne Wejścia / wyjścia, bity pamięci, DB, rozproszone I / O, timery,
liczniki

Wymuszanie

Wymuszanie Tak

Bufor diagnostyczny

obecny Tak

Ślady

Liczba konfigurowalnych śladów 2
Rozmiar pamięci na ślad, max. 512 KB

Przerwania / diagnostyka / informacje o stanie

Dioda LED wskazania diagnostycznego

Dioda LED RUN / STOP Tak
LED ERROR Tak
MAINT LED Tak

Zintegrowane funkcje

Liczba liczników 6

Częstotliwość zliczania (licznik) max. 100 kHz

Pomiar częstotliwości Tak

kontrolowane pozycjonowanie Tak

Liczba osi pozycjonowania sterowanych pozycją, max. 8

Liczba osi pozycjonowania poprzez kierunek impulsu

berło

4; Z wbudowanymi wyjściami

Regulator PID Tak

Liczba wejść alarmowych 4

Liczba wyjść impulsowych 4

Limit częstotliwości (impuls) 100 kHz

Potencjalna separacja

Wejścia cyfrowe separacji potencjalnej

Wejścia cyfrowe separacji potencjalnej Nie
między kanałami, w grupach po 1

Wyjścia cyfrowe separacji potencjalnej

Wyjścia cyfrowe separacji potencjalnej Tak
między kanałami Nie
między kanałami, w grupach po 1

EMC

Odporność na zakłócenia przed rozładowaniem elektryczności statycznej

Odporność na zakłócenia przed rozładowaniem
elektryczność statyczna wg. zgodnie z IEC 61000-4-2
tak
- Napięcie testowe przy wylocie powietrza 8 kV
- Napięcie testowe przy rozładowaniu styków 6 kV

Odporność na zakłócenia na zakłócenia przewodowe

Odporność na zakłócenia na przewodach zasilających wg. do
IEC 61000-4-4
tak

Odporność na zakłócenia na kablach sygnałowych wg. do
IEC 61000-4-4
tak

Odporność na zakłócenia przeciw skokom napięcia

na liniach zasilających wg. zgodnie z IEC 61000-4-5 Tak
Odporność na zakłócenia przeciwko przewodzonym zmiennym zakłóceniom indukowanym przez pola o wysokiej częstotliwości

Odporność na zakłócenia przeciwko wysokiej częstotliwości
promieniowanie wg. zgodnie z IEC 61000-4-6
tak

Emisja zakłóceń radiowych wg. zgodnie z EN 55 011

Limit klasy A, do stosowania w obszarach przemysłowych Tak; Grupa 1

Limit klasy B, do stosowania na terenach mieszkalnych Tak; Gdy stosowane są odpowiednie środki w celu zapewnienia zgodności
z ograniczeniami dla klasy B zgodnie z EN 55011

Stopień i klasa ochrony

Stopień ochrony wg. zgodnie z EN 60529

IP20 Tak

Normy, aprobaty, certyfikaty

Znak CE Tak

Zatwierdzenie UL Tak

cULus Tak

Zatwierdzenie FM Tak

RCM (dawniej C-TICK) Tak

Zatwierdzenie KC Tak

Zatwierdzenie morskie Tak

Najwyższa klasa bezpieczeństwa osiągalna w trybie bezpieczeństwa

Poziom wydajności zgodnie z ISO 13849-1 PLe

SIL wg. zgodnie z IEC 61508 SIL 3

Warunki otoczenia

Swobodny spadek

Wysokość upadku, max. 0,3 m; pięć razy w opakowaniu produktu

Temperatura otoczenia podczas pracy

min. 0 ° C
max. 55 ° C
 montaż poziomy, min. 0 ° C
montaż poziomy, max. 55 ° C
instalacja pionowa, min. 0 ° C
instalacja pionowa, max. 45 ° C

Temperatura otoczenia podczas przechowywania / transportu

min. -40 ° C
max. 70 ° C

Ciśnienie powietrza wg. zgodnie z IEC 60068-2-13

Działanie, min. 795 hPa
Działanie, max. 1 080 hPa
Przechowywanie / transport, min. 660 hPa
Przechowywanie / transport, max. 1 080 hPa

Wilgotność względna

Działanie, max. 95%; brak kondensacji
Wibracje
Odporność na wibracje podczas pracy do
IEC 60068-2-6
2 g (m / s) do montażu na ścianie, 1 g (m / s) szyny DIN
Działanie, testowane zgodnie z IEC 60068-2-6 Tak
Testowanie wstrząsów
testowany zgodnie z IEC 60068-2-27 Tak; IEC 68, część 2-27 pół-sinus: wytrzymałość wstrząsu 15 g (szczyt
wartość), czas trwania 11 ms
Stężenia zanieczyszczeń
SO2 przy RH <60% bez kondensacji S02: <0,5 ppm; H2S: <0,1 ppm; RH <60% bez kondensacji

Konfiguracja

Programowanie

Język programowania
- LAD Tak; w tym bezpieczne
- FBD Tak; w tym bezpieczne
- SCL Tak

Ochrona know-how

Ochrona programu użytkownika / ochrona hasłem Tak
Ochrona przed kopiowaniem Tak
Blokuj ochronę Tak

Ochrona dostępu

Poziom ochrony: ochrona przed zapisem Tak
Poziom ochrony: ochrona przed odczytem / zapisem Tak
Poziom ochrony: Pełna ochrona Tak

Monitorowanie czasu cyklu

regulowany Tak

Wymiary

Szerokość 130 mm
Wysokość 100 mm
Głębokość 75 mm
Waga, ok. 585 g
