Wtyczka RJ45 6GK1901-1BB10-2AA0

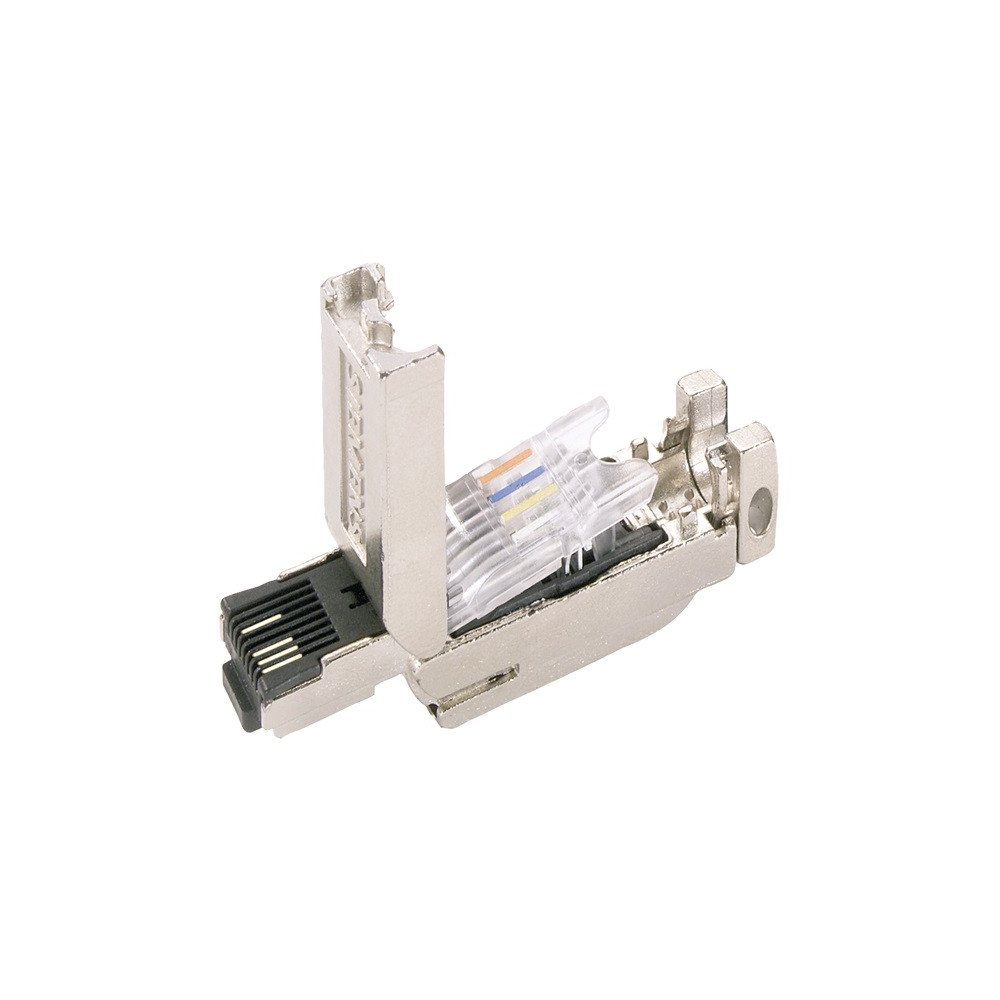

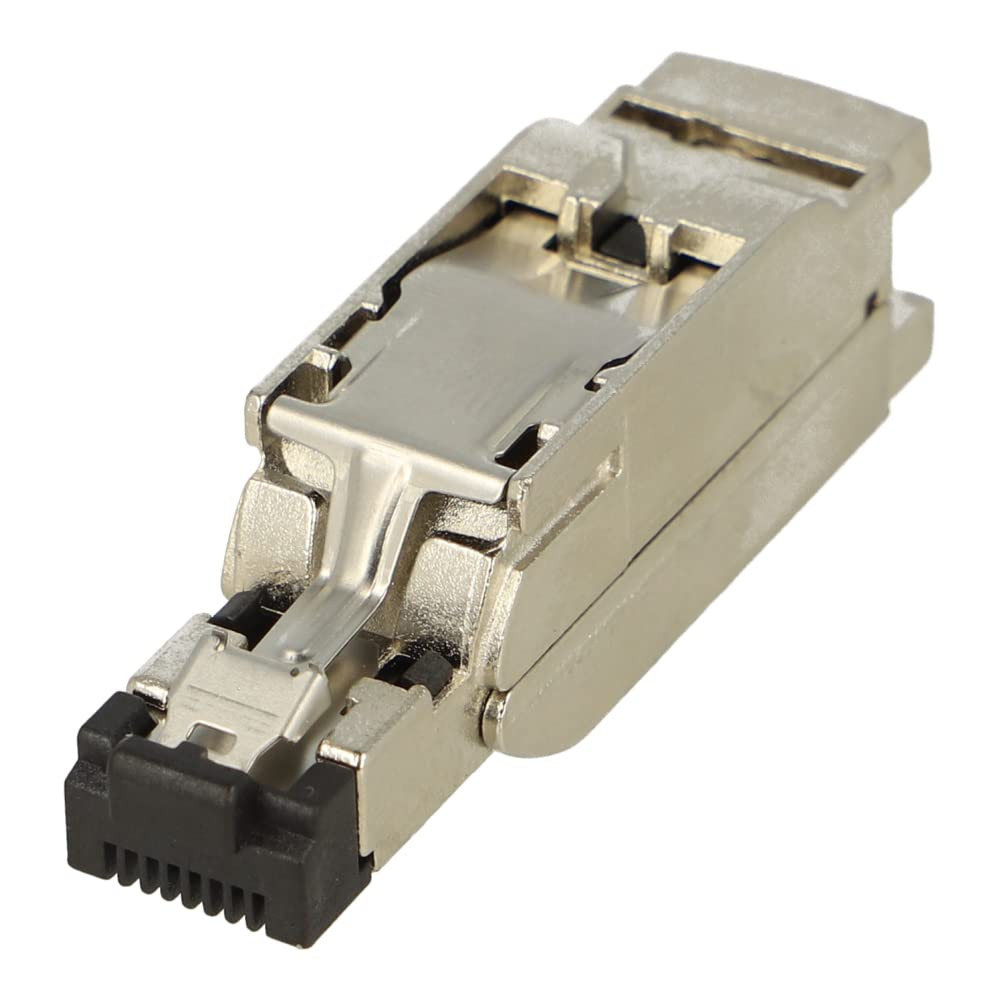

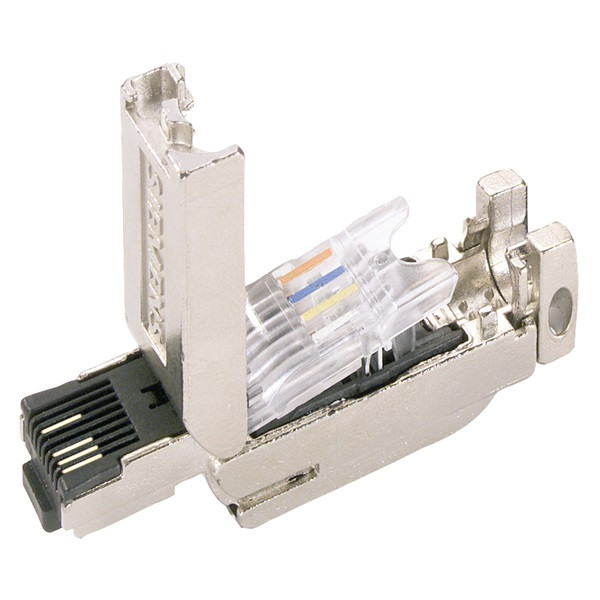

Wtyczka 6GK1901-1BB10-2AA0 to produkt firmy Siemens, znany również pod nazwą handlową IE FC RJ45 Plug 180, przeznaczony do zastosowań w przemysłowych sieciach Ethernet (Industrial Ethernet - IE). Jest to wysokiej jakości wtyczka RJ45, zoptymalizowana do szybkiego i niezawodnego łączenia w trudnych warunkach przemysłowych.

Poniżej przedstawiam jej kluczowe dane techniczne:

Charakterystyka ogólna

• Typ produktu: Wtyczka RJ45 (8-stykowa).

• Numer katalogowy Siemens: 6GK1901-1BB10-2AA0.

• Nazwa handlowa/Opis: IE FC RJ45 Plug 180 (Industrial Ethernet FastConnect RJ45 Wtyczka 180 stopni). Nazwa "180" odnosi się do prostego (180-stopniowego) wyprowadzenia kabla.

• Producent: Siemens.

• Przeznaczenie: Przemysłowy Ethernet (Industrial Ethernet).

• Technologia połączenia: FastConnect (FC) – technologia szybkiego montażu bez użycia specjalistycznych narzędzi (lub z minimalnymi narzędziami), która zapewnia szybkie i niezawodne połączenie IDC (Insulation Displacement Connector).

• Kategoria: Zazwyczaj CAT5e (lub wyższa, w zależności od dokładnej rewizji, ale dla tej serii najczęściej jest to CAT5e, zdolna do 100 Mbps, a często i do 1 Gbps).

• Zastosowanie: Do podłączania urządzeń w sieciach Industrial Ethernet (np. sterowników PLC, paneli HMI, napędów, przełączników).

• Konstrukcja: Solidna, metalowa obudowa (często z metalowym rdzeniem lub osłoną EMC) zapewniająca odporność na zakłócenia elektromagnetyczne (EMC/EMI).

• Montaż: Wtykany.

Parametry elektryczne i transmisyjne

• Szybkość transmisji: Kompatybilny z sieciami 10/100 Mbps (Ethernet/Fast Ethernet). Często stosowany również w aplikacjach Gigabit Ethernet (1000 Mbps), choć dla pełnego wykorzystania Gigabit Ethernet preferowane są wyższe kategorie (np. CAT6a, CAT7). Zgodność z Gigabit Ethernet zależy od długości i jakości użytego kabla FastConnect.

• Liczba przewodów: Do 4 par (8 żył).

• Ekranowanie: Tak, wtyczka jest ekranowana, co jest kluczowe w środowiskach przemysłowych w celu minimalizacji zakłóceń.

Wymiary i konstrukcja

• Wyprowadzenie kabla: Proste (180 stopni) – kabel wychodzi prosto z wtyczki.

• Typ kabla: Przeznaczony do kabli Siemens IE FC (Industrial Ethernet FastConnect) - są to kable zoptymalizowane pod kątem technologii FC, z odpowiednimi średnicami żył i izolacji.

• Materiał obudowy: Zazwyczaj odlewana z metalu (np. cynkowy odlew ciśnieniowy) dla lepszej ochrony EMC i wytrzymałości mechanicznej.

• Wymiary (orientacyjne): Standardowe wymiary wtyczki RJ45, dostosowane do montażu przemysłowego.

Odporność i warunki pracy

• Stopień ochrony (IP): Zazwyczaj IP20 (ochrona przed ciałami stałymi o średnicy ≥12.5 mm, brak ochrony przed wodą). Należy pamiętać, że jest to stopień ochrony samej wtyczki. Po podłączeniu do gniazda o wyższym stopniu ochrony, ogólny stopień ochrony może być wyższy.

• Temperatura otoczenia (praca): Typowo od −25°C do +85°C. Jest to zakres temperaturowy typowy dla komponentów przemysłowych.

• Odporność na wibracje/wstrząsy: Zaprojektowany do pracy w trudnych warunkach przemysłowych, charakteryzuje się podwyższoną odpornością na wibracje i wstrząsy.

Normy i certyfikaty

• Zgodność z normami IEC 60603-7 (dla złącz RJ45).

• Zgodność z wymaganiami Industrial Ethernet.

• Często posiada certyfikaty CE, UL, CSA.

Wtyczka Siemens IE FC RJ45 Plug 180 (6GK1901-1BB10-2AA0) to niezawodne i łatwe w montażu rozwiązanie do budowy przemysłowych sieci Ethernet, szczególnie w aplikacjach wymagających szybkiej instalacji i odporności na zakłócenia. Kluczową cechą jest technologia FastConnect, która znacznie upraszcza i przyspiesza terminację kabla w terenie.
