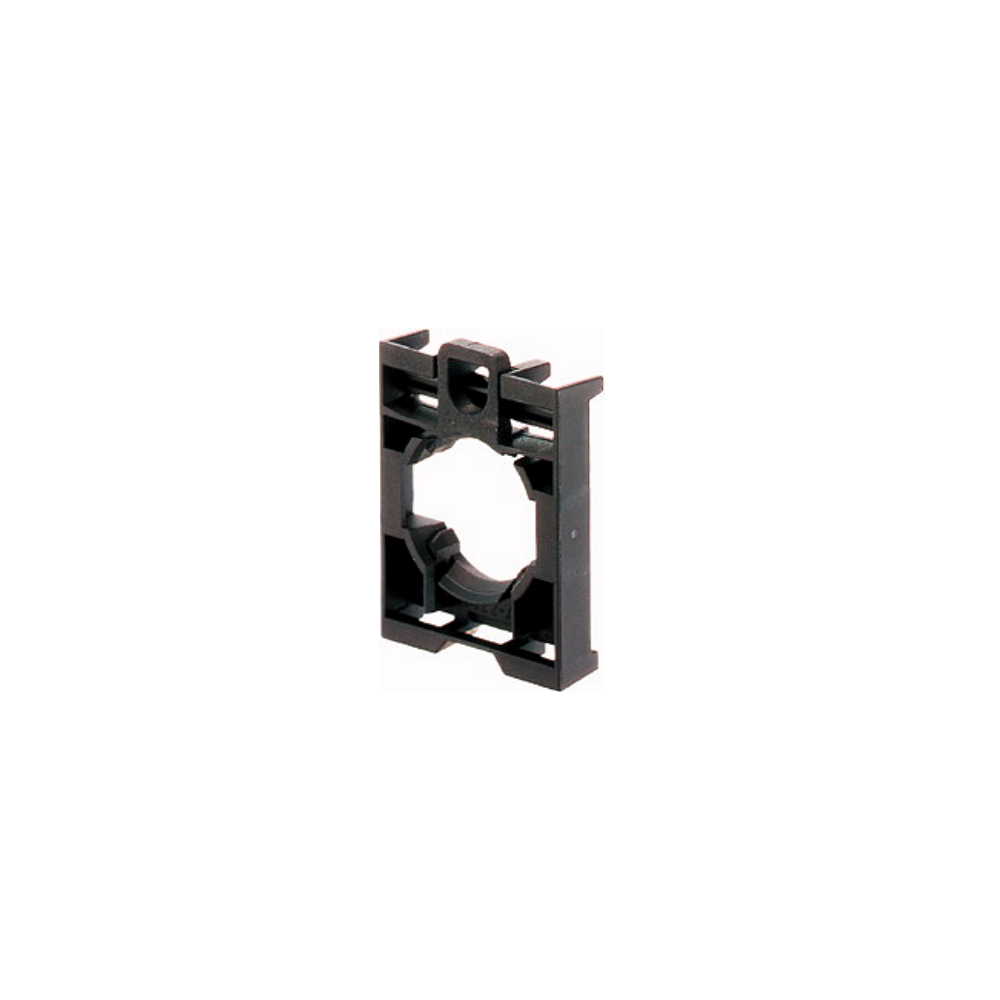

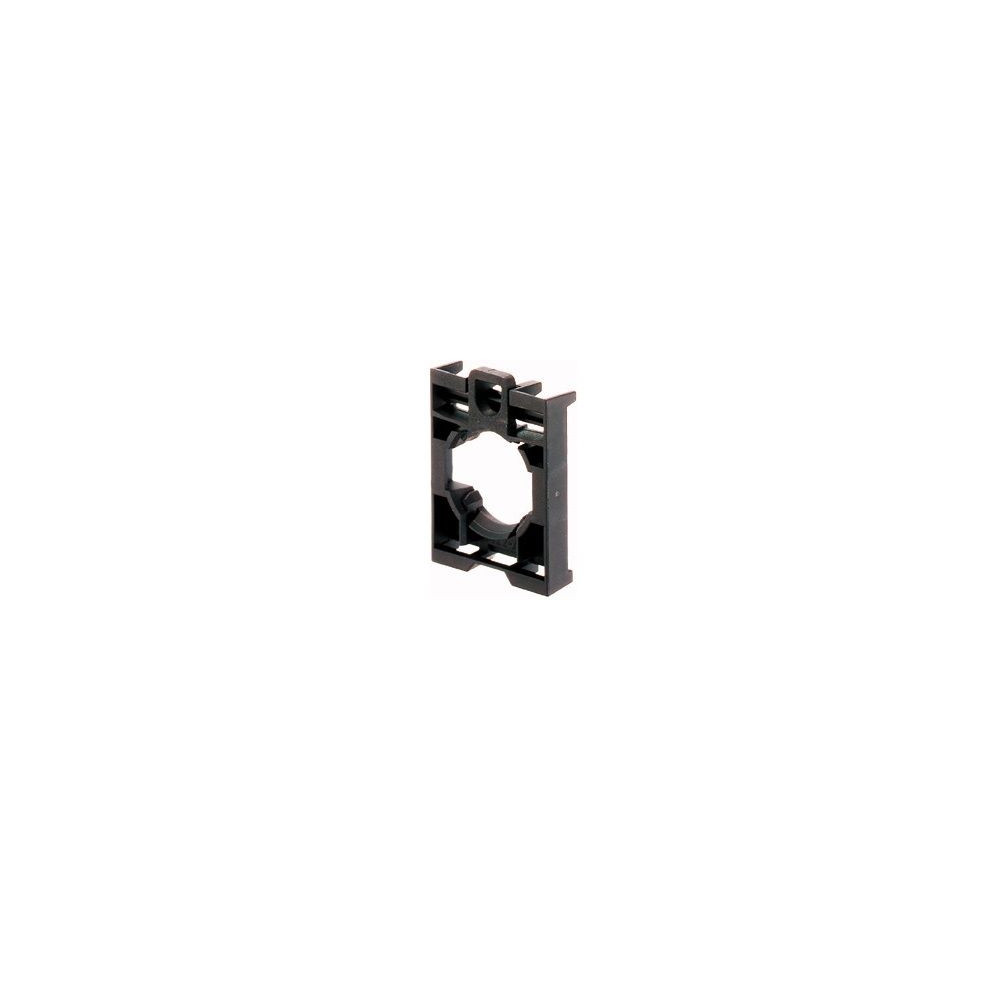

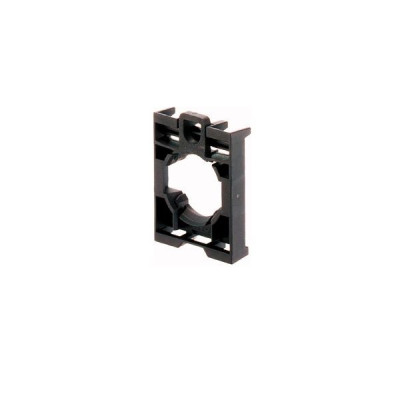

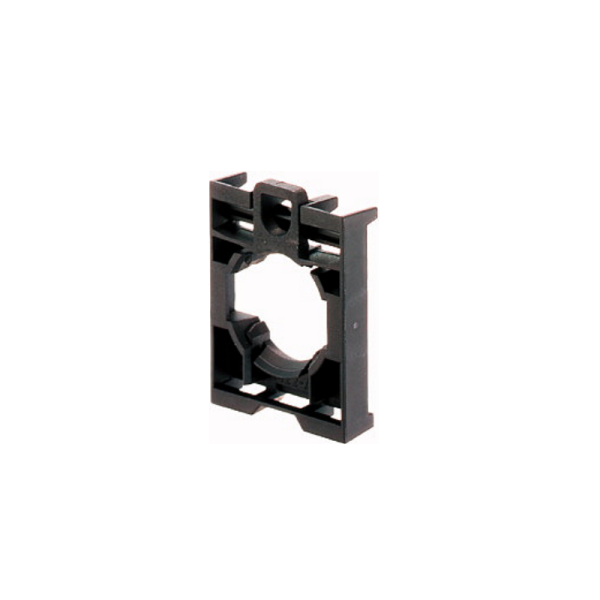

Wspornik M22-A 216374

Wspornik M22-A o numerze katalogowym 216374 to element montażowy z serii RMQ-Titan firmy Eaton Moeller. Służy on do mocowania elementów sterowniczych i sygnalizacyjnych (takich jak przyciski, lampki sygnalizacyjne, przełączniki) w otworach o standardowej średnicy 22,5 mm, typowych dla paneli operatorskich i szaf sterowniczych.

Poniżej przedstawiam jego dane techniczne i opis:

Opis:

M22-A to tzw. "łącznik mocujący" lub "adapter mocujący", który umożliwia montaż do trzech modułów stykowych lub elementów z diodą LED do czołowej płyty panelu. Jest to kluczowy element systemu RMQ-Titan, pozwalający na budowanie kompletnych zespołów sterowniczych z różnych komponentów. Wykonany jest z tworzywa sztucznego, co zapewnia odpowiednią izolację i lekkość.

Dane techniczne:

• Nazwa produktu: Adapter Eaton Moeller® serii M22
• Numer katalogowy: 216374
• Kod modelu: M22-A
• EAN: 4015082163747
• Typ: Łącznik mocujący (mocowanie od strony przedniej) do 3-stykowych elementów / elementów z diodą LED.
• Seria: Eaton Moeller® RMQ-Titan
• Średnica otworu montażowego: 22,5 mm
• Wymiary (przybliżone):
  • Długość/Głębokość: 10 mm
  • Wysokość: 41 mm
  • Szerokość: 30 mm
• Waga produktu: 0,003 kg (3 gramy)
• Materiał: Tworzywo sztuczne
• Stopień ochrony: IP20 (zwykle odnosi się do stopnia ochrony samego elementu w warunkach otwartych; po prawidłowym zamontowaniu w obudowie, ogólny stopień ochrony systemu będzie zależał od obudowy i zamontowanych elementów czołowych).

Warunki środowiskowe:

• Temperatura otoczenia podczas pracy: od -25 °C do +70 °C
• Odporność na warunki atmosferyczne:
  • Wilgotne ciepło, stałe: zgodne z IEC 60068-2-78
  • Wilgotne ciepło, cykliczne: zgodne z IEC 60068-2-30

Komunikacja:

• Połączenie ze SmartWire-DT: Tak (oznacza, że może być używany w systemach z komunikacją SmartWire-DT, co upraszcza okablowanie)
• Typ połączenia: Mocowanie z przodu

Certyfikaty i normy:

• CE
• UL 508
• CSA-C22.2 No. 14-05
• CSA-C22.2 No. 94-91
• IEC/EN 60947-5
• UL File No.: E29184
• CSA File No.: 012528

Zastosowanie:

Wspornik M22-A jest niezbędnym elementem do montażu i rozbudowy pulpitów sterowniczych, szaf sterowniczych, paneli operatorskich, gdzie wykorzystywane są modułowe elementy sterownicze i sygnalizacyjne serii Eaton Moeller RMQ-Titan o średnicy montażowej 22,5 mm. Pozwala na elastyczne konfigurowanie funkcji poprzez dodawanie do trzech bloków stykowych lub diod LED za jednym elementem czołowym (np. przyciskiem).
