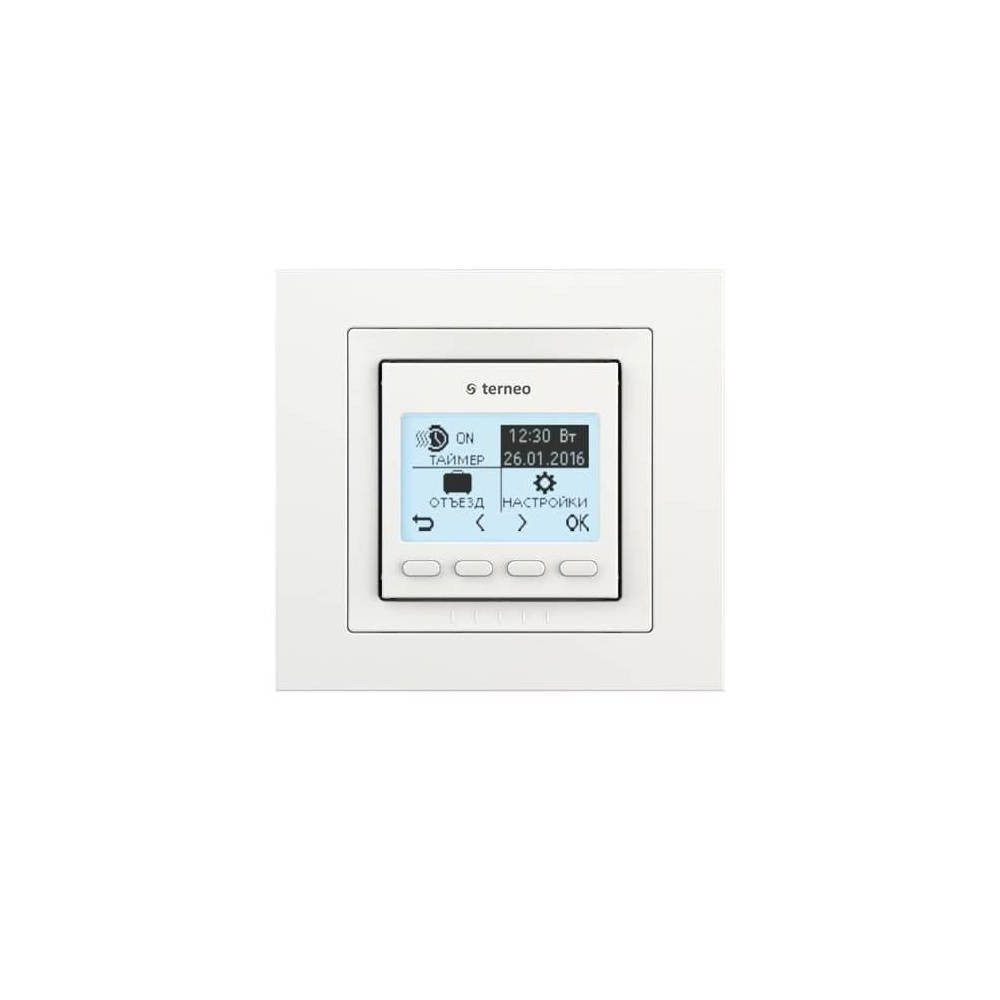

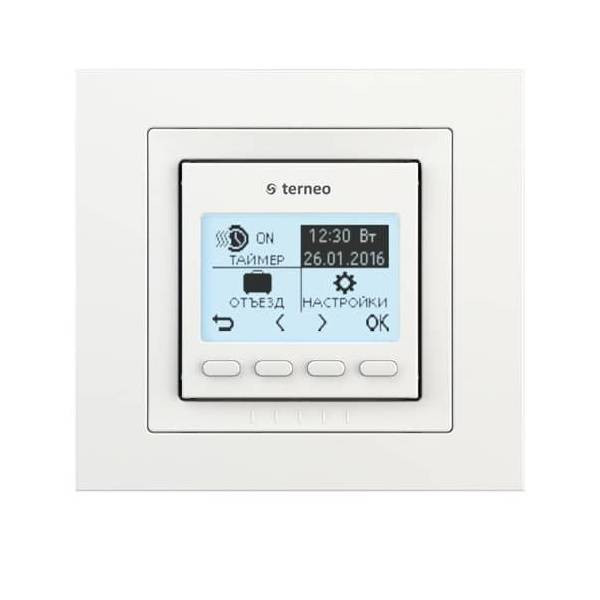

Termostat Terneo pro

TERNEO PRO - Opis Techniczny

TERNEO PRO to programowalny regulator temperatury przeznaczony do systemów ogrzewania podłogowego, zarówno elektrycznych (kable, folie grzewcze) jak i wodnych (z siłownikami elektrotermicznymi 230V normalnie zamkniętymi). Może być również stosowany do sterowania innymi urządzeniami grzewczymi, takimi jak konwektory elektryczne czy panele na podczerwień.

Główne cechy:

• Programowanie tygodniowe: Umożliwia ustawienie indywidualnego harmonogramu grzania na cały tydzień, z oddzielnymi ustawieniami dla dni roboczych i weekendów.
• Do trzech okresów komfortowej temperatury dziennie: W dni robocze można zdefiniować do trzech przedziałów czasowych, w których utrzymywana będzie ustawiona komfortowa temperatura. Na weekend można ustawić jeden taki okres lub inny harmonogram.
• Dwa czujniki temperatury: Wbudowany czujnik temperatury powietrza oraz dołączony zewnętrzny czujnik temperatury podłogi. Umożliwia to precyzyjne sterowanie temperaturą oraz ograniczenie temperatury podłogi, zapobiegając jej przegrzaniu.
• Trzy tryby pracy:
  • Timer (Programator): Praca według ustawionego harmonogramu tygodniowego.
  • Manualny: Utrzymanie stałej, zadanej temperatury powietrza.
  • Urlop: Ustawienie temperatury ekonomicznej na czas nieobecności.
• Funkcja "Otwarte okno": Automatyczne wyłączenie ogrzewania na 30 minut w przypadku nagłego spadku temperatury w pomieszczeniu, wykrytego przez czujnik powietrza. Pozwala to uniknąć niepotrzebnego zużycia energii podczas wietrzenia.
• Funkcja "Wstępne nagrzewanie": Regulator uczy się, ile czasu zajmuje nagrzanie pomieszczenia od temperatury ekonomicznej do komfortowej i odpowiednio wcześniej włącza ogrzewanie, aby osiągnąć komfortową temperaturę na czas.
• Kalibracja temperatury: Możliwość kalibracji wskazań czujników temperatury powietrza i podłogi.
• Statystyki zużycia energii: Po wprowadzeniu mocy podłączonego urządzenia, regulator może prowadzić statystyki zużycia energii za 1, 7 lub 30 dni oraz za cały okres pracy.
• Blokada przycisków: Zabezpieczenie przed przypadkową zmianą ustawień przez dzieci lub inne osoby.
• Ochrona przed przegrzaniem: W przypadku wzrostu temperatury wewnątrz obudowy do 85°C, ogrzewanie zostanie wyłączone. Ogrzewanie zostanie wznowione po spadku temperatury do 75°C.
• Kompatybilność z różnymi czujnikami: Obsługuje czujniki podłogowe NTC o rezystancji 4.7, 6.8, 10, 12, 15, 33, 47 kOhm przy 25°C oraz czujniki cyfrowe DS18B20.
• Łatwa instalacja: Montaż w standardowej puszce podtynkowej o średnicy 60 mm.
• Intuicyjna obsługa: Programowanie za pomocą czterech przycisków, czytelny wyświetlacz LCD.
• Pamięć nieulotna: Zachowuje ustawienia w przypadku braku zasilania. Wbudowany podtrzymanie zegara przez 3 dni.
• Wielojęzyczne menu: Dostępne języki: ukraiński, angielski, niemiecki.

Dane techniczne:

• Typ termoregulatora: Elektroniczny, programowalny
• Czujnik temperatury: Wbudowany czujnik powietrza, zewnętrzny czujnik podłogi NTC 10 kΩ ±5% przy 25°C (długość przewodu 3 m)
• Zakres regulacji temperatury powietrza: +5°C do +35°C
• Zakres regulacji temperatury podłogi: +5°C do +60°C
• Zakres ograniczenia temperatury podłogi: +5°C do +35°C
• Histereza temperatury: 0.5°C do 10°C (domyślnie 1°C)
• Napięcie zasilania: 230 V ±10%, 50 Hz
• Maksymalny prąd obciążenia: 16 A
• Maksymalna moc obciążenia: 3000 VA (zalecane do 2300 W dla zwiększenia żywotności styków)
• Stopień ochrony obudowy: IP20
• Klasa ochrony przed porażeniem elektrycznym: II
• Temperatura otoczenia podczas pracy: -5°C do +45°C

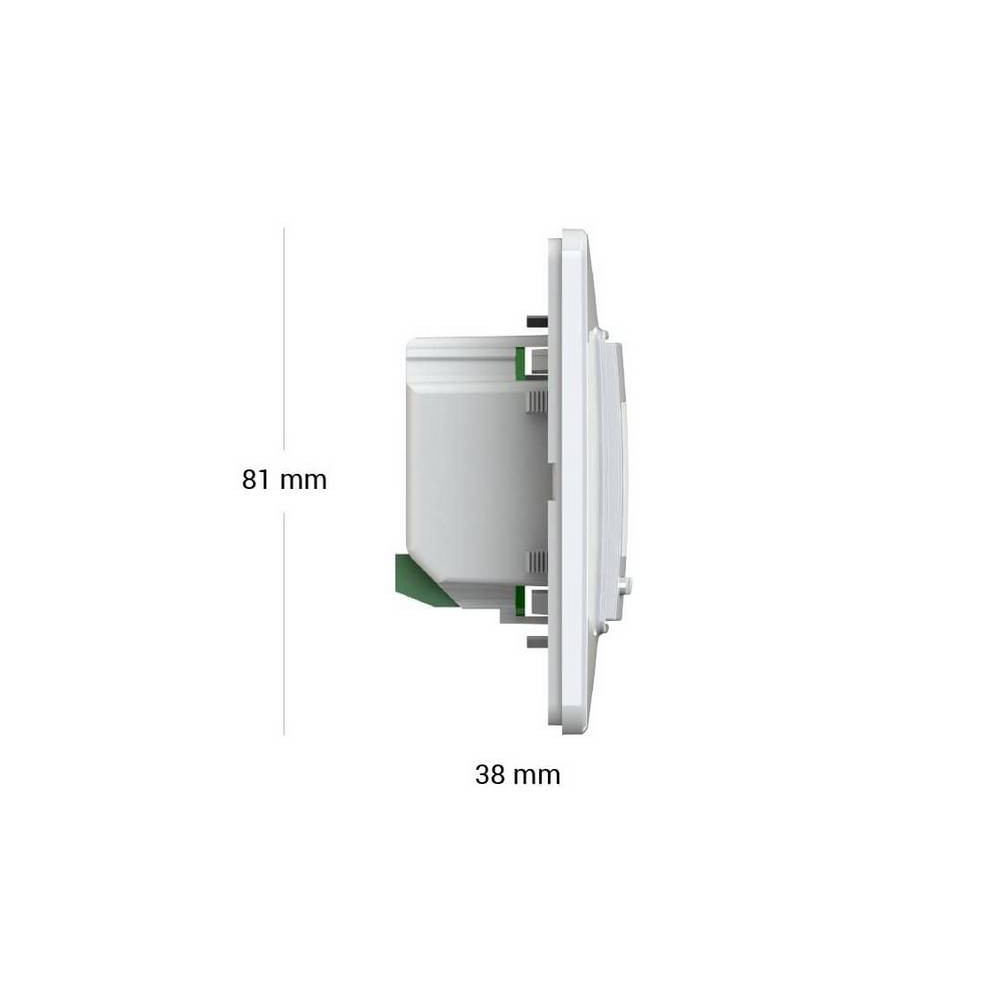

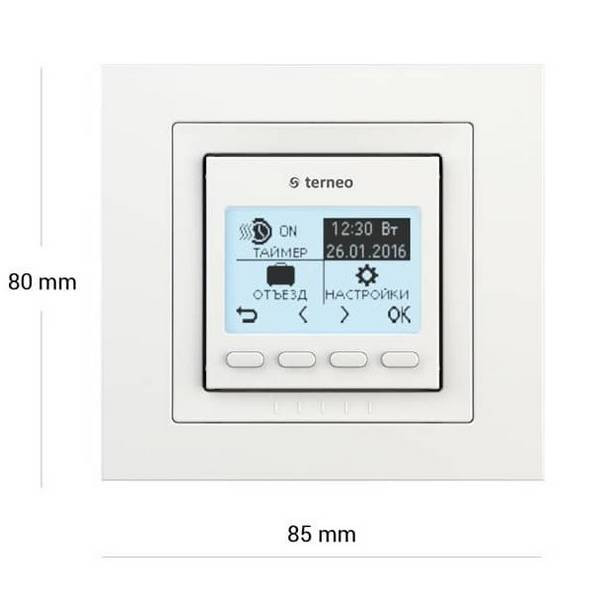

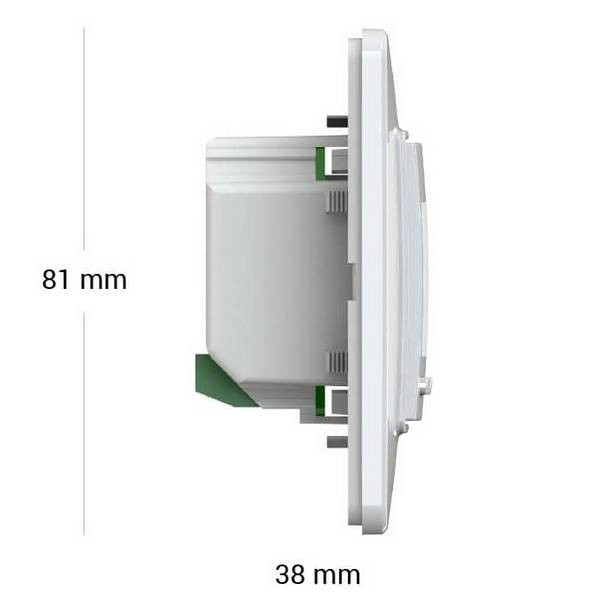

• Wymiary (szer. x wys. x gł.): 75 x 75 x 38 mm
• Wymiary wewnętrzne ramki dekoracyjnej: 45 x 45 mm
• Waga (komplet): 0,18 kg ±10%
• Montaż: W puszce podtynkowej Ø 60 mm
• Przekrój przewodów przyłączeniowych: Maksymalnie 2,5 mm²
• Żywotność (pod obciążeniem): Nie mniej niż 50 000 cykli
• Żywotność (bez obciążenia): Nie mniej niż 20 000 000 cykli

Zastosowanie:

• Elektryczne ogrzewanie podłogowe (kable, maty, folie grzewcze)
• Wodne ogrzewanie podłogowe (z siłownikami elektrotermicznymi)
• Elektryczne konwektory
• Panele na podczerwień
• Inne elektryczne systemy grzewcze

Zawartość opakowania:

• Termoregulator TERNEO PRO
• Ramka dekoracyjna
• Czujnik temperatury podłogi z przewodem o długości 3 m
• Karta gwarancyjna
• Instrukcja obsługi
• Paszport techniczny
• Opakowanie

Uwaga: Przed instalacją i podłączeniem regulatora TERNEO PRO należy dokładnie zapoznać się z instrukcją obsługi. Zaleca się montaż i podłączenie przez wykwalifikowanego elektryka. Należy również pamiętać o doborze odpowiednich zabezpieczeń (bezpiecznik nadprądowy) w instalacji elektrycznej.
