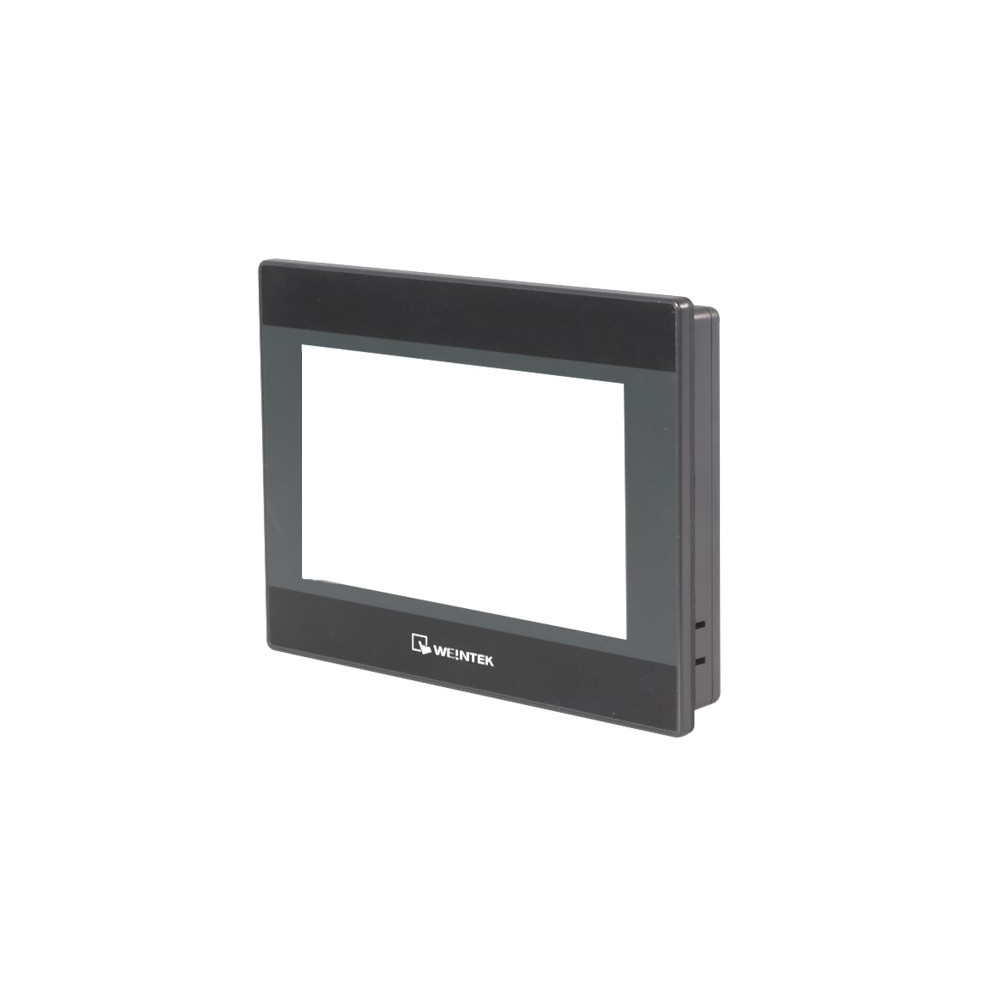

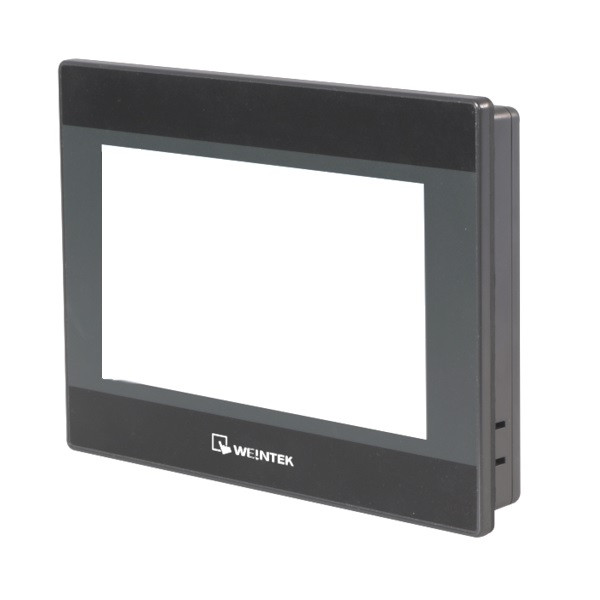

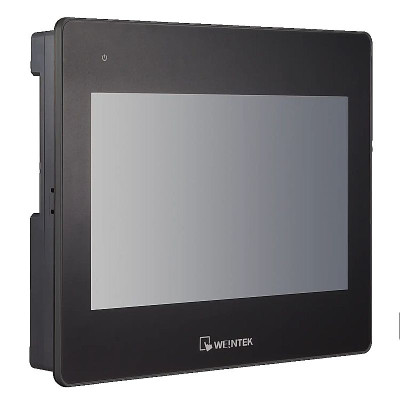

Panel operatorski cMT3072XH

Panel operatorski Weintek cMT3072XH to zaawansowany dotykowy panel HMI (Human Machine Interface) z serii cMT-X, zaprojektowany do wymagających zastosowań w automatyce przemysłowej. Wyróżnia się wysoką rozdzielczością, wydajnym procesorem oraz szerokimi możliwościami komunikacyjnymi, w tym wsparciem dla funkcji Przemysłowego Internetu Rzeczy (IIoT). Należy pamiętać, że cMT3072XH jest modelem starszym i został zastąpiony przez nowsze wersje, takie jak cMT3072XH2.

Poniżej przedstawiono jego szczegółowe dane techniczne:

Kluczowe dane techniczne

• Wyświetlacz:
  • Przekątna: 7,0 cala
  • Typ: WVA (Wide Viewing Angle) IPS LCD z podświetleniem LED
  • Rozdzielczość: 1024 x 600 pikseli
  • Kolory: 16,7 miliona (True Color)
  • Jasność: 450 cd/m² (niektóre źródła podają 500 cd/m²)
  • Kontrast: 800:1 (niektóre źródła podają 1000:1)
  • Kąty widzenia: Zazwyczaj 85/85/85/85 stopni (góra/dół/lewo/prawo) lub 170/170 stopni
  • Panel dotykowy: 4-przewodowy rezystancyjny
• Procesor: Czterordzeniowy (Quad-core) 64-bitowy RISC Cortex-A35 (niektóre źródła podają Cortex-A9), z dedykowanym procesorem 3D, taktowany z częstotliwością 1.5 GHz (niektóre źródła podają 1 GHz)
• Pamięć:
  • Flash: 4 GB
  • RAM: 1 GB
  • RTC: Wbudowany zegar czasu rzeczywistego
• Porty komunikacyjne:
  • Ethernet:
    • LAN 1: 10/100 Base-T x 1 (niektóre źródła wskazują Gigabit Ethernet dla LAN1)
    • LAN 2: 10/100 Base-T x 1
    • Obsługa OPC UA (Client/Server), MQTT, SQL Database Integration, Web Browser (WebView)
  • Porty szeregowe:
    • Con.A: COM2 (RS-485 2W/4W), COM3 (RS-485 2W)
    • Con.B: COM1 (RS-232 4W), COM3 (RS-232 2W)
    • Wsparcie dla MPI (187.5K) dla sterowników Siemens (przez COM2/COM3 RS-485)
    • Port CAN Bus: Obsługa CANopen, CAN Bus 2.0A/2.0B i SAE J1939
    • Podwójna izolacja portów RS-485
  • USB: USB 2.0 Host x 1 (do podłączenia pamięci USB, klawiatury, myszy, czytnika kodów kreskowych itp.)
  • Karta pamięci: Brak wbudowanego slotu SD (w przeciwieństwie do niektórych innych modeli)
• Zasilanie:
  • Napięcie wejściowe: 24 V DC ($\pm$20%) (zakres 10.4 ~ 28 VDC)
  • Pobór prądu: Około 1 A @ 24 VDC (lub 2A @ 12VDC, max. 19.7 W)
  • Izolacja zasilania: Wbudowana
• Obudowa i montaż:
  • Materiał obudowy: Tworzywo sztuczne (charcoal grey)
  • Wymiary (SxWxG): Około 200.3 x 146.3 x 35 mm (lub 201 x 274 x 66 mm w zależności od źródła - należy sprawdzić dokładny rysunek techniczny)
  • Wycięcie montażowe: 192 x 138 mm
  • Waga: Około 0,6 - 0,7 kg
  • Montaż: Panelowy (standardowe zaciski)
• Warunki środowiskowe:
  • Stopień ochrony panelu czołowego: IP66 / NEMA4 / UL Type 4X (odporność na kurz i silne strumienie wody, do użytku wewnętrznego)
  • Temperatura pracy: 0°C do 55°C
  • Temperatura przechowywania: -20°C do 60°C (niektóre źródła podają -40°C do 70°C)
  • Wilgotność względna: 10% do 90% (bez kondensacji)
  • Odporność na wibracje: 10 do 25 Hz (w osiach X, Y, Z, 2G, 30 minut)
• Oprogramowanie:
  • Do programowania: EasyBuilder Pro (wersja V6.08.01 lub nowsza)
  • Opcjonalne funkcje (wymagają aktywacji licencji):
    • EasyAccess 2.0: Usługa zdalnego dostępu i sterowania (VPN)
    • CODESYS: Możliwość uruchomienia środowiska CODESYS PLC (HMI z funkcją PLC)
    • Weincloud: Obsługa wizualizacji w chmurze (Dashboard)

Główne cechy i zastosowanie

Weintek cMT3072XH jest częścią zaawansowanej serii cMT-X, która oferuje wysoką wydajność i bogate funkcje komunikacyjne. Jego głównymi zaletami są:

• Wysoka jakość wyświetlacza: Matryca IPS z dużą rozdzielczością zapewnia wyraźny i czytelny obraz, nawet pod różnymi kątami.
• Wydajność: Czterordzeniowy procesor i duża pamięć RAM umożliwiają płynne działanie złożonych wizualizacji i obsługa wielu funkcji jednocześnie.
• Łączność IIoT: Wbudowane serwery OPC UA i wsparcie dla MQTT oraz integracja z bazami danych SQL czynią go idealnym do zastosowań w Przemysłowym Internecie Rzeczy.
• Elastyczność komunikacji: Dwa porty Ethernet, szeroka gama portów szeregowych (w tym CAN Bus i MPI) pozwalają na komunikację z wieloma różnymi urządzeniami.
• Funkcje bezpieczeństwa: Wbudowany izolator zasilania zwiększa niezawodność i bezpieczeństwo.
• Zdalny dostęp: Wsparcie dla EasyAccess 2.0, VNC Server, WebView i cMT Viewer umożliwia zdalne monitorowanie i kontrolę.

Panel ten jest odpowiedni do szerokiego zakresu aplikacji przemysłowych, w tym do sterowania maszynami, monitorowania procesów, zarządzania danymi i integracji z systemami wyższego poziomu.
