Termostat NSYCCOTHO wentylator 0...+60 C

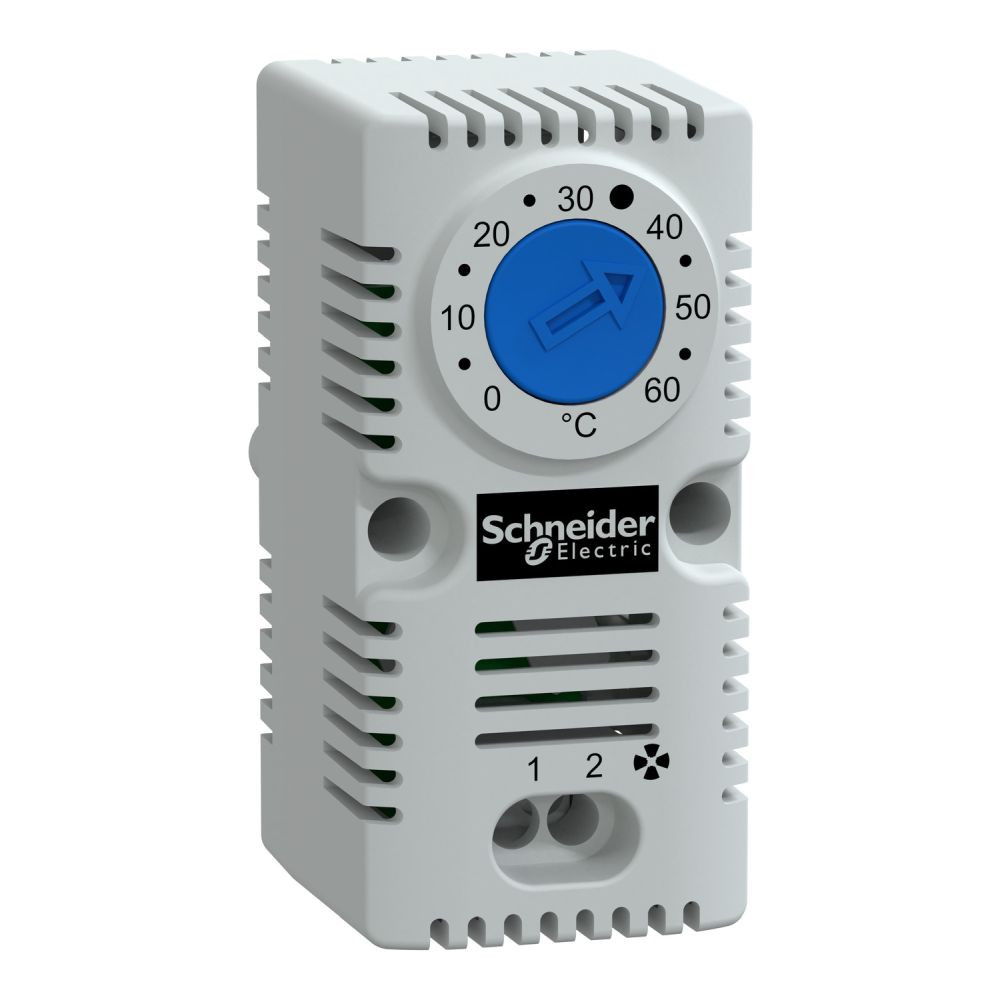

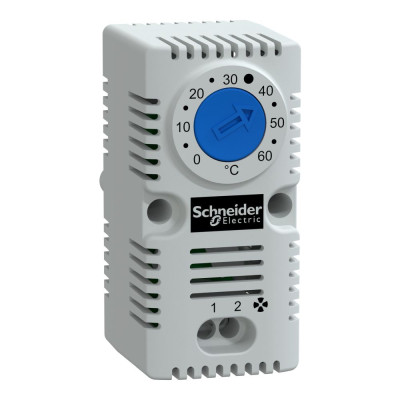

Termostat NSYCCOTHO firmy Schneider Electric to prosty, bimetaliczny regulator temperatury z serii ClimaSys CC, zaprojektowany przede wszystkim do sterowania systemami wentylacji (elementami chłodzącymi) w szafach sterowniczych i obudowach przemysłowych.

Poniżej przedstawiam jego kluczowe dane techniczne:

Charakterystyka ogólna

• Typ produktu: Termostat prosty (mechaniczny).

• Seria: ClimaSys CC.

• Rodzaj czujnika: Bimetaliczny.

• Typ i konfiguracja styków: NO (Normalnie Otwarty) – styk zamyka się (załącza) po osiągnięciu ustawionej temperatury, co zazwyczaj służy do włączania wentylatora lub innych elementów chłodzących.

• Funkcja: Sterowanie wentylacją (chłodzeniem).

• Zakres nastaw temperatury: Od 0°C do 60°C.

• Wyświetlane informacje: Temperatura w °C (brak wyświetlacza cyfrowego, nastawa odbywa się za pomocą pokrętła).

• Kolor: Jasnoszary.

• Materiał: PC (poliwęglan), samogasnący zgodnie z UL94 (materiał V0).

Parametry elektryczne

• Napięcie wejściowe: 250 V AC.

• Maksymalna zdolność łączeniowa:

  • 10 A przy 250 V AC (obciążenie rezystancyjne).

  • 15 A przy 120 V AC (obciążenie rezystancyjne).

  • 2 A przy 120…250 V AC (obciążenie indukcyjne, pf:0.6).

  • 30 W DC (dla prądu stałego).

• Rezystancja zestyku: ≤10 mΩ.

• Przyłącza elektryczne: 4 zaciski śrubowe.

• Zakres obsługiwanych średnic przewodów: Do 2.5 mm2.

Wymiary i montaż

• Wysokość zewnętrzna: 68 mm.

• Szerokość zewnętrzna: 33 mm.

• Głębokość zewnętrzna: 44 mm.

• Masa produktu: 40 g.

• Sposób montażu:

  • Zatrzaskowy (na szynę DIN 35 mm).

  • Na płycie montażowej.

  • Na rozpórkach / podporach typu Spacial.

Odporność i warunki pracy

• Temperatura otoczenia (praca): Od −20°C do 80°C.

• Stopień ochrony IP: IP20 (ochrona przed ciałami stałymi o średnicy ≥12.5 mm, brak ochrony przed wodą).

• Histereza: 7 K±0.4 K (różnica między temperaturą załączenia a wyłączenia, czyli różnica między temperaturą, przy której styk się zamknie, a tą, przy której się otworzy).

• Trwałość cykli pracy: 100000 cykli.

Normy i certyfikaty

• UL Listed

• CE Marked

Termostat NSYCCOTHO to niezawodne i ekonomiczne rozwiązanie do kontroli temperatury wewnątrz obudów, zapewniające automatyczne włączanie wentylacji, gdy temperatura przekroczy ustawiony próg. Jego kompaktowe rozmiary i prosty montaż sprawiają, że jest często wybieranym komponentem w systemach automatyki przemysłowej.

Jeśli szukasz termostatu do sterowania grzałkami (czyli takiego, który ma styk normalnie zamknięty, otwierający się po osiągnięciu temperatury, by wyłączyć grzanie), potrzebujesz modelu o konfiguracji styków NC (Normalnie Zamknięty), np. NSYCCOTHC.
