Woltomierz MV305-CU

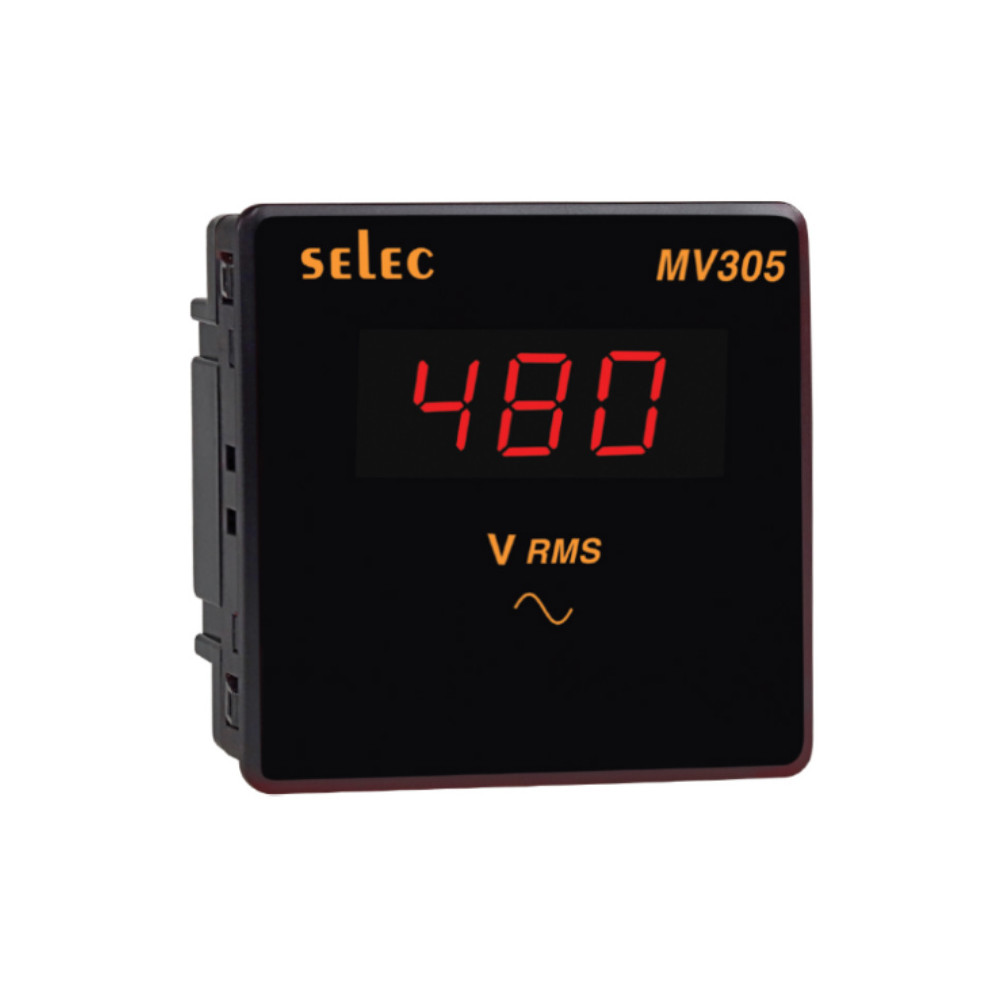

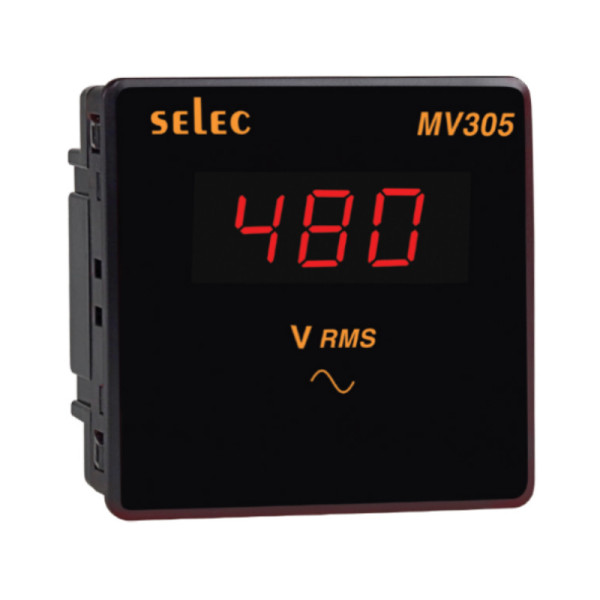

Woltomierz Selec MV305-CU to cyfrowy, panelowy woltomierz przeznaczony do pomiaru napięcia przemiennego (AC) w systemach jednofazowych. Jest to popularny wybór do monitorowania napięcia w szafach sterowniczych, panelach elektrycznych i maszynach.

Oto kluczowe dane techniczne:

Ogólne dane:

• Producent: Selec Controls.
• Typ: Cyfrowy woltomierz panelowy.
• Wersja: Jednofazowa, 2-przewodowa (1Ø - 2W).
• Certyfikacja: CE, RoHS, a w przypadku wariantu -CU również UL.

Wejście pomiarowe:

• Typ sygnału: Napięcie przemienne (AC).
• Zakres pomiarowy: od 50 V AC do 480 V AC. Maksymalne ciągłe napięcie wejściowe to 516 V.
• Dokładność: ±0.5% pełnego zakresu (F.S. - Full Scale).
• Częstotliwość: 50/60 Hz.
• Wskaźnik przekroczenia zakresu: "Or" (Overrange) dla napięcia > 516V.
• Próbkowanie: 3 próbki na sekundę.
• Mierzenie True RMS: Tak (mierzy rzeczywistą wartość skuteczną napięcia, co jest ważne przy zniekształconych przebiegach).

Wyświetlacz:

• Typ: 3-cyfrowy, 7-segmentowy wyświetlacz LED.
• Wysokość cyfr: 0.56″ (około 14.2 mm).
• Kolor wyświetlacza: Zazwyczaj czerwony, choć producent może oferować inne opcje.

Zasilanie:

• Napięcie zasilania (MV305-CU): 110 V AC ±20%, (60Hz) - Warto zwrócić uwagę, że istnieją inne warianty MV305 z zasilaniem 240V AC.
• Częstotliwość zasilania: 50/60 Hz.
• Pobór mocy: Maksymalnie 5 VA (przy 240V AC).
• Obciążenie wejściowe: 0.5 VA @ 5A AC.

Wymiary i montaż:

• Wymiary ramki (bezel): 96 mm x 96 mm (standard 96x96 mm panel).
• Głębokość całkowita: 50 mm.
• Montaż: Panelowy (panel mount).
• Waga: Około 180 gramów.

Warunki środowiskowe:

• Temperatura pracy: -10°C do +55°C.
• Temperatura przechowywania: -20°C do +75°C.
• Wilgotność (bez kondensacji): Do 95% RH.
• Stopień ochrony (od przodu panelu): IP51.
• Stopień zanieczyszczenia: 2.
• Kategoria instalacji: III.

Odporność i testy:

• Wytrzymałość dielektryczna: 2kV AC między zasilaniem pomocniczym a wejściem pomiarowym.
• Wytrzymałość na impulsy napięciowe (Rated Impulse withstand Voltage): 3.5kV (1.2/50µS).
• Zgodność z normami EMI/EMC, w tym IEC 61326-1 (odporność na ESD, przepięcia, szybkie impulsy przejściowe, promieniowane i przewodzone zakłócenia, spadki napięcia).

MV305-CU jest prostym, ale efektywnym rozwiązaniem do podstawowego monitorowania napięcia AC, oferującym dobrą dokładność i czytelny wyświetlacz LED.
