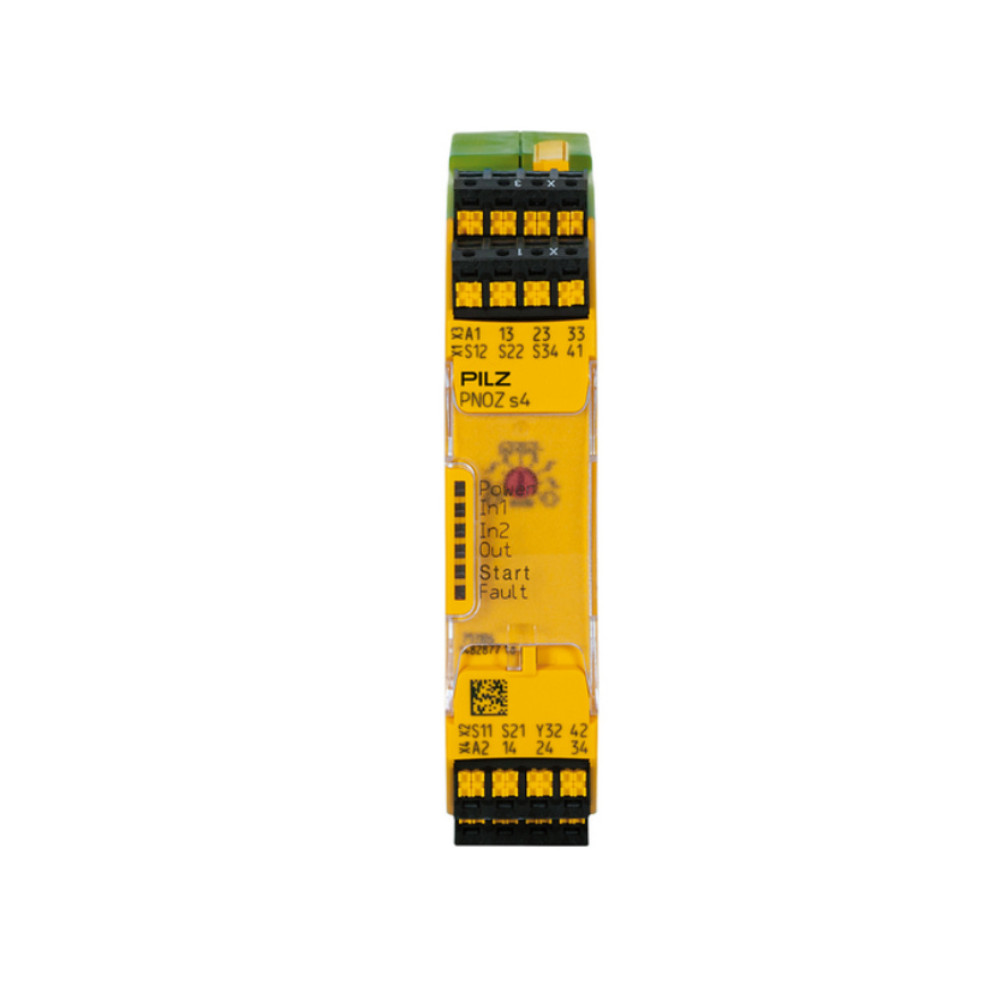

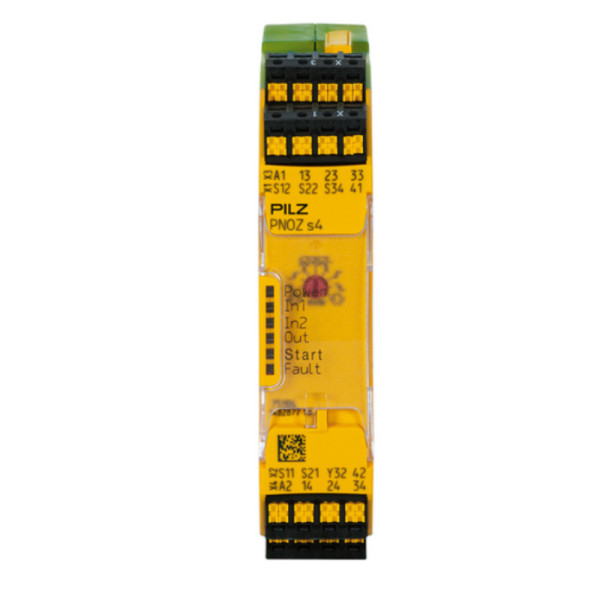

Przekaźnik bezpieczeństwa PNOZ s4 24VDC 3N/O 1N/C 751104

Przekaźnik bezpieczeństwa PNOZ s4 firmy Pilz jest częścią serii PNOZsigma i jest przeznaczony do monitorowania szerokiej gamy funkcji bezpieczeństwa. Poniżej znajdują się jego szczegółowe dane techniczne.

Podstawowe dane techniczne

• Producent: Pilz

• Seria: PNOZsigma

• Wersje napięciowe: 24 V DC lub 48-240 V AC/DC (należy sprawdzić konkretny numer katalogowy)

• Wyjścia bezpieczeństwa: 3 styki zwierne (NO), natychmiastowe

• Wyjścia pomocnicze: 1 styk rozwierny (NC)

• Wyjścia półprzewodnikowe: 1 wyjście półprzewodnikowe

• Wejścia: 1- lub 2-kanałowe

• Podłączenie: Dostępne w wersjach z zaciskami śrubowymi lub sprężynowymi (należy sprawdzić konkretny numer katalogowy)

• Wymiary (Szer. x Wys. x Gł.): 22,5 mm x 100 mm x 120 mm

• Montaż: Szyna DIN 35 mm

Poziomy bezpieczeństwa i funkcje

• Poziom sprawności (PL): PL e (zgodnie z EN ISO 13849-1)

• Kategoria bezpieczeństwa: Kategoria 4 (zgodnie z EN ISO 13849-1)

• Poziom nienaruszalności bezpieczeństwa (SIL): SIL 3 (zgodnie z IEC 61508)

• Typ startu: Konfigurowalny (automatyczny, manualny, monitorowany)

• Monitorowanie: Wykrywanie zwarć między stykami, monitorowanie pętli sprzężenia zwrotnego.

Zastosowanie

PNOZ s4 jest wszechstronnym przekaźnikiem bezpieczeństwa i może być używany do monitorowania:

• Przycisków zatrzymania awaryjnego (E-STOP)

• Wyłączników krańcowych drzwi ochronnych

• Kurtyn świetlnych

• Przełączników magnetycznych

• Wyłączników bezpieczeństwa z wykrywaniem zwarć między stykami

Dodatkowe cechy

• Diody LED: Wskaźniki LED do diagnostyki statusu zasilania, wejść, wyjść oraz błędu

• Możliwość rozbudowy: Możliwość podłączenia modułów rozszerzających styki z serii PNOZsigma za pomocą złącza.

• Stopień ochrony: IP40 (obudowa), IP20 (zaciski)

• Temperatura pracy: od -10°C do +55°C
