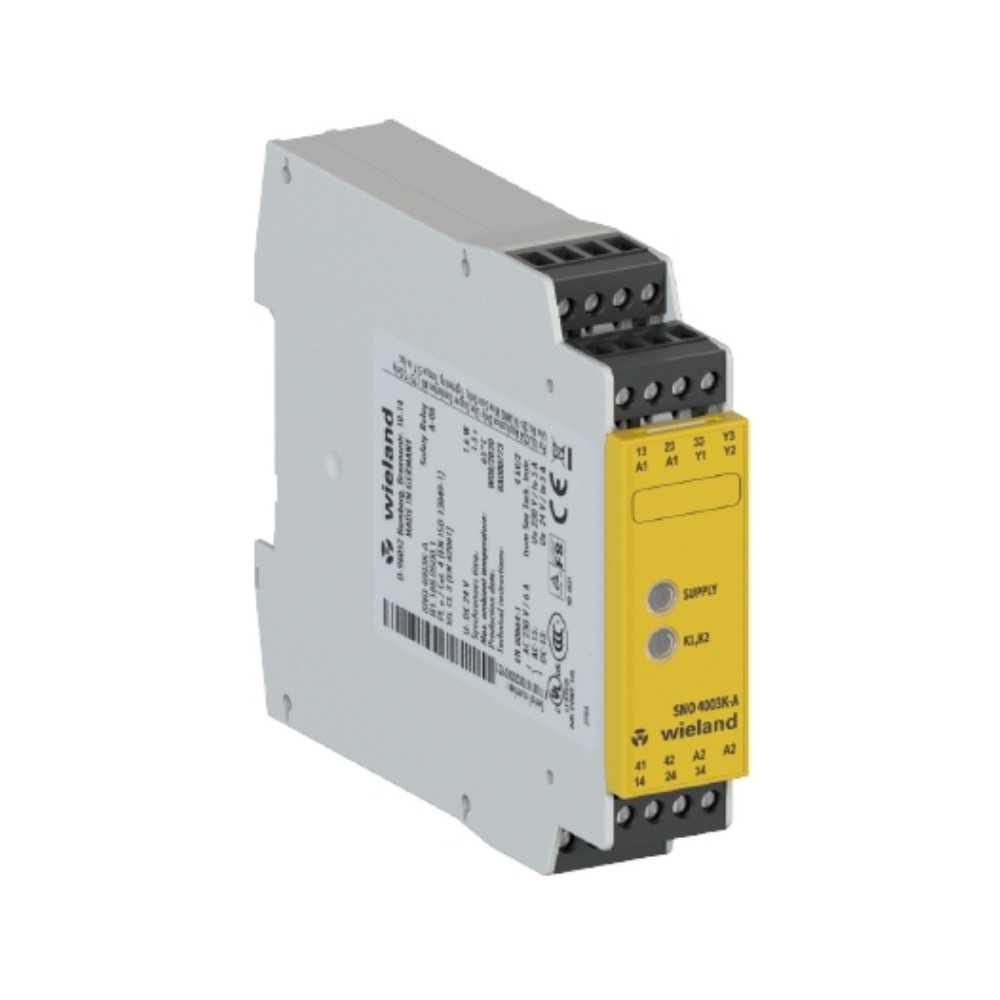

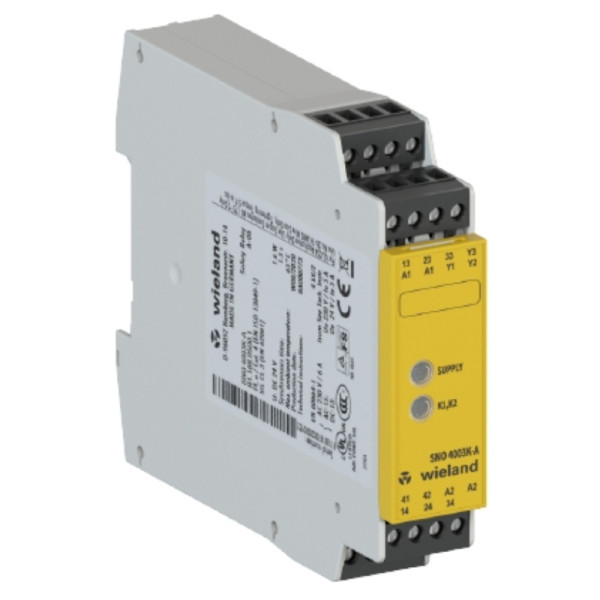

Przekaźnik bezpieczeństwa SNO4003K-A 24V AC/DC

Przekaźnik bezpieczeństwa SNO4003K-A firmy Wieland to uniwersalne urządzenie do monitorowania obwodów bezpieczeństwa. Poniżej przedstawiono jego główne dane techniczne, które są kluczowe przy projektowaniu systemów bezpieczeństwa.

Podstawowe dane techniczne

• Numer katalogowy: R1.188.0500.1

• Producent: Wieland Electric (seria safeRELAY SNO)

• Napięcie zasilania: 24 V AC/DC

• Wejścia bezpieczeństwa: Sterowanie jednokanałowe

• Wyjścia bezpieczeństwa: 3 styki zwierne (NO)

• Wyjście sygnalizacyjne: 1 styk sygnalizacyjny (NC)

• Podłączenie: Zdejmowane zaciski śrubowe

• Wymiary (Szer. x Wys. x Gł.): 22,5 mm x 96,5 mm x 114 mm

• Montaż: Szyna DIN 35 mm

Poziomy bezpieczeństwa i funkcje

• Kategoria bezpieczeństwa: Kategoria 4 (zgodnie z EN 954-1, często stosowany również do Kat. 3 wg EN ISO 13849-1)

• Poziom nienaruszalności bezpieczeństwa (SIL): SIL 3 (zgodnie z EN 62061)

• Poziom sprawności (PL): PL e (zgodnie z EN ISO 13849-1), choć niektóre źródła podają PL d / Kat. 3

• Typ startu: Manualny lub automatyczny, z monitorowaniem przycisku resetu

• Zastosowanie: Nadzór nad obwodami zatrzymania awaryjnego, osłonami i drzwiami bezpieczeństwa, wyłącznikami krańcowymi oraz czujnikami bezpotencjałowymi

• Czas odpowiedzi: < 80 ms

Dodatkowe cechy

• Wskaźniki LED: 2 zielone diody LED sygnalizujące zasilanie i status wyjść bezpieczeństwa

• Odporność na zwarcia krzyżowe: Nie (jest to urządzenie do sterowania jednokanałowego)

• Stopień ochrony: IP40 (obudowa) / IP20 (zaciski)

• Maksymalny prąd znamionowy wyjść: 6 A

• Temperatura otoczenia: od -25°C do +55°C
