Przekaźnik bezpieczeństwa XPSBAC14AP

Przekaźnik Bezpieczeństwa Schneider Electric XPSBAC14AP - Dane Techniczne

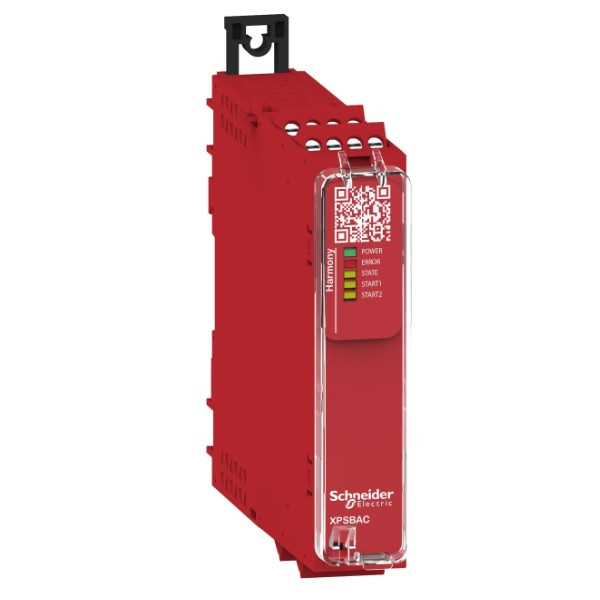

Przekaźnik bezpieczeństwa XPSBAC14AP z serii Harmony XPS firmy Schneider Electric to moduł przeznaczony do monitorowania obwodów zatrzymania awaryjnego oraz osłon ruchomych. Charakteryzuje się kompaktową budową i wysokim poziomem bezpieczeństwa funkcjonalnego. Poniżej przedstawiono kluczowe dane techniczne:

Podstawowe Parametry:

• Zasilanie: 24 V AC/DC (-15% do +10% dla AC, -20% do +20% dla DC)
• Pobór mocy: 3,5 VA (AC), 1,5 W (DC)
• Wejścia bezpieczeństwa: 2 kanały (kompatybilne zestykami NC zgodnymi z ISO 14119, wyłącznikami krańcowymi XC, zestykami mechanicznymi zgodnymi z ISO 14119, obwodami NC zgodnymi z ISO 13850)
• Wyjścia bezpieczeństwa: 4 x zestyk zwierny (NO) - bezzwłoczne
• Wyjścia sygnalizacyjne/diagnostyczne: 1 x zestyk rozwierny (NC) - bezzwłoczne
• Typ zacisków: Śrubowe, zdejmowane bloki zacisków
• Montaż: Na symetrycznej szynie DIN 35 mm
• Szerokość: 22,5 mm
• Wysokość: 100 mm
• Głębokość: 120 mm
• Masa: Ok. 0,2 kg

Bezpieczeństwo Funkcjonalne i Certyfikaty:

• Poziom bezpieczeństwa (PL) wg ISO 13849-1: Może osiągnąć PL e
• Kategoria bezpieczeństwa wg ISO 13849-1: Może osiągnąć Kategorię 4
• Poziom nienaruszalności bezpieczeństwa (SIL) wg IEC 61508: Może osiągnąć SIL 3 (dla wyjść NO)
• Poziom nienaruszalności bezpieczeństwa (SILCL) wg IEC 62061: Może osiągnąć SILCL 3 (dla wyjść NO)
• MTTFd: > 30 lat (dla zestyków NO zgodnie z ISO 13849-1)
• DCavg (Średni stopień pokrycia diagnostycznego): >= 99 % (dla zestyków NO zgodnie z ISO 13849-1)
• PFHd (Średnie prawdopodobieństwo niebezpiecznej awarii na godzinę): 0.95E-09 (dla zestyków NO zgodnie z ISO 13849-1 i IEC 62061/61508)
• Certyfikaty: TÜV, cULus

Funkcje:

• Monitorowanie przycisków zatrzymania awaryjnego z 2 zestykami rozwieranymi (NC).
• Monitorowanie osłon z 1 lub 2 wyłącznikami krańcowymi.
• Rodzaje startu: automatyczny, manualny, monitorowany.
• Czas synchronizacji między wejściami: Nieograniczony.
• Czas odpowiedzi: 150 ms (przy 24 V AC), 80 ms (przy 24 V DC).

Wyjścia (Parametry Elektryczne styków przekaźnika):

• Prąd znamionowy łączeniowy (Ie):
  • 5 A (AC-1), 3 A (AC-15) dla zestyku NO
  • 5 A (DC-1), 3 A (DC-13) dla zestyku NO
  • 3 A (AC-1), 1 A (AC-15) dla zestyku NC
  • 3 A (DC-1), 1 A (DC-13) dla zestyku NC
• Znamionowy prąd cieplny przy chłodzeniu konwekcyjnym (Ith): 6 A
• Minimalny prąd wyjściowy: 10 mA
• Minimalne napięcie wyjściowe: 5 V
• Znamionowe napięcie izolacji (Ui): 300 V (stopień zanieczyszczenia 2) zgodnie z IEC 60947-1
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 4 kV, kategoria przepięciowa II zgodnie z IEC 60947-1¹
• Parametry bezpiecznika dobezpieczającego: 10 A gG dla obwodu wyjścia przekaźnika NO zgodnie z IEC 60947-1

Wskaźniki lokalne:

• Zielona dioda LED: zasilanie załączone
• Czerwona dioda LED: błąd
• Żółta dioda LED: status
• Dwie żółte diody LED: stan wejść startu (Start1, Start2)

Warunki Środowiskowe:

• Temperatura pracy: -25°C do +55°C
• Stopień ochrony IP: IP20 (zaciski), IP40 (obudowa), IP54 (obszar montażu) zgodnie z IEC 60529
• Wilgotność względna: 5% do 95% (bez kondensacji)

Przekaźnik XPSBAC14AP jest zgodny z szeregiem norm bezpieczeństwa, w tym IEC 60947-5-1, IEC 61508, ISO 13849-1, IEC 62061. Jest to podstawowy moduł bezpieczeństwa w ofercie Harmony Safety Automation, przeznaczony do prostych i średnio złożonych aplikacji. Pełne dane techniczne oraz szczegółowe informacje dotyczące instalacji i użytkowania znajdują się w dokumentacji producenta.
