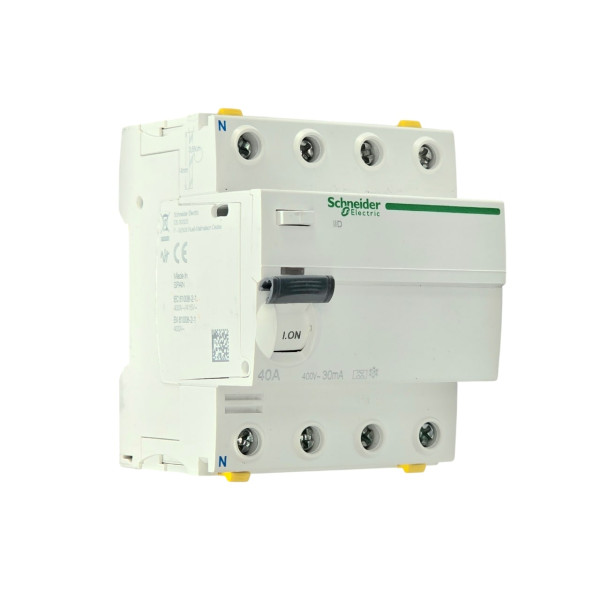

Wyłącznik różnicowoprądowy A9Z21440 4P 40A 0,03A typ A iID

A9Z21440 to czterobiegunowy wyłącznik różnicowoprądowy (4P) z serii iID, który wykrywa prądy upływowe o wartości 0,03A (30mA). Prąd znamionowy wyłącznika wynosi 40A. Jest to wyłącznik typu A, co oznacza, że reaguje zarówno na sinusoidalne prądy upływowe, jak i na pulsujące prądy stałe. Wyłącznik ten jest przeznaczony do montażu na szynie DIN w rozdzielnicach elektrycznych. Dodatkowo, wyłącznik ten charakteryzuje się zwiększoną odpornością na zakłócenia, co minimalizuje ryzyko przypadkowych wyłączeń.

Parametry:

• Typ: Wyłącznik różnicowoprądowy (RCCB)
• Seria: Acti9 iID
• Oznaczenie: A9Z21440
• Producent: Schneider Electric
• Ilość biegunów: 4P (czterobiegunowy)
• Prąd znamionowy: 40A
• Prąd różnicowy znamionowy: 0,03A (30mA)
• Typ: A (reaguje na sinusoidalne i pulsujące prądy stałe)
• Napięcie znamionowe: 400V AC
• Montaż: Szyna DIN
• Zaciski: Śrubowe
• Stopień ochrony: IP20
• Dodatkowe cechy:
  • Reaguje na prądy przemienne i stałe.
  • Zwiększona odporność na zakłócenia.
  • Odporny na przypadkowe wyłączenia.

Zastosowanie:

Wyłącznik A9Z21440 jest stosowany w:

• Instalacjach trójfazowych w budynkach mieszkalnych i komercyjnych
• Instalacjach przemysłowych
• Rozdzielnicach elektrycznych
• Obwodach zasilających urządzenia o dużym poborze mocy
• Obwodach zasilających urządzenia elektroniczne, które mogą generować prądy upływowe stałe (np. zasilacze impulsowe, falowniki)
• Instalacjach narażonych na zakłócenia elektryczne.

Zalety:

• Ochrona przed porażeniem: Skutecznie chroni przed porażeniem prądem elektrycznym.
• Wysoka czułość: Reaguje na prądy upływowe o wartości 30mA, co zapewnia wysoki poziom ochrony.
• Uniwersalność: Typ A zapewnia szerszy zakres ochrony w porównaniu do typu AC.
• Odporność na zakłócenia: Minimalizuje ryzyko przypadkowych wyłączeń.
• Łatwy montaż: Montaż na szynie DIN jest szybki i prosty.
• Trwałość: Wysoka jakość wykonania gwarantuje długą żywotność.
• Niezawodność: Produkty Schneider Electric są znane ze swojej niezawodności.

Dodatkowe informacje:

• Wyłącznik A9Z21440 jest zgodny z normami IEC 61008-1.
• W ofercie firmy Schneider Electric dostępne są również inne modele wyłączników różnicowoprądowych, różniące się prądem znamionowym, prądem różnicowym znamionowym, typem i ilością biegunów.
• Przed instalacją wyłącznika różnicowoprądowego należy zapoznać się z dokumentacją techniczną producenta.
• Typ A jest zalecany w obwodach, gdzie mogą występować prądy upływowe stałe, np. w obwodach zasilających urządzenia elektroniczne.
• Wersja iID charakteryzuje się zwiększoną odpornością na zakłócenia elektryczne.
