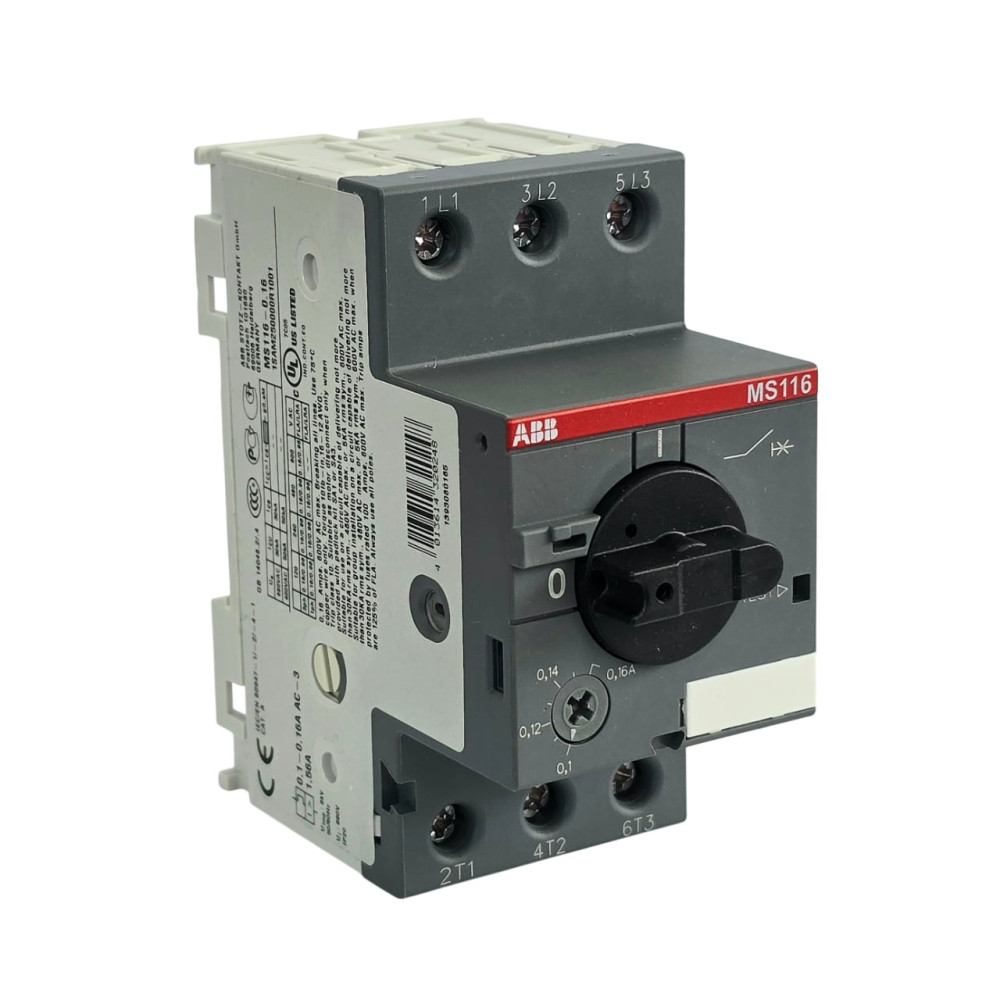

Wyłącznik silnikowy MS116-0,16A 1SAM250000R101

Wyłącznik silnikowy MS116-0.16A jest częścią popularnej serii MS116 firmy ABB, znanej z solidności i niezawodności. Zaprojektowany jest do pracy z silnikami o bardzo małym prądzie znamionowym, w tym przypadku regulowanym w zakresie od 0.10 A do 0.16 A. Posiada wbudowane zabezpieczenia:

• Termiczne: Chroni silnik przed przeciążeniem, które może prowadzić do jego przegrzania i uszkodzenia. Zakres regulacji prądu termicznego pozwala precyzyjnie dopasować zabezpieczenie do konkretnego silnika.

• Magnetyczne (zwarciowe): Zapewnia natychmiastowe wyłączenie w przypadku wystąpienia zwarcia, chroniąc zarówno silnik, jak i przewody zasilające. Jest to wyłącznik 3-fazowy, montowany na szynie DIN, z wyraźnym pokrętłem do ustawiania prądu znamionowego i przyciskami ON/OFF.

Parametry

• Producent: ABB

• Seria: MS116

• Model: MS116-0.16A

• Numer katalogowy (EAN): 1SAM250000R1001 (EAN zazwyczaj znajduje się w specyfikacji produktu, np. 4013614320008, ale "1SAM..." to numer porządkowy ABB)

• Liczba biegunów: 3 (trójfazowy)

• Zakres regulacji prądu termicznego (zabezpieczenie przeciążeniowe): 0.10 A do 0.16 A

• Prąd wyzwalania magnetycznego (zabezpieczenie zwarciowe): Typowo 12−14 razy wartość maksymalnego prądu nastawczego (dla 0.16A, około 1.92 A do 2.24 A)

• Znamionowe napięcie pracy (Ue): Do 690 V AC

• Znamionowe napięcie izolacji (Ui): 690 V

• Znamionowa zdolność wyłączania zwarciowego (Ics/Icu): Zależy od napięcia, np. 100 kA przy 400 V AC.

• Sterowanie: Ręczne (przycisk ON/OFF, pokrętło nastawcze)

• Montaż: Na szynie DIN 35 mm

• Stopień ochrony: Typowo IP20 (zaciski)

• Trwałość mechaniczna: Wysoka, np. 100000 cykli

• Trwałość elektryczna: Wysoka, np. 100000 cykli

• Temperatura pracy: Typowo od −25∘C do +70∘C

• Dodatkowe cechy: Możliwość rozbudowy o styki pomocnicze, wyzwalacze podnapięciowe/wzrostowe, moduły zdalnego sterowania.

• Normy: IEC/EN 60947-2, IEC/EN 60947-4-1

Cechy i Zastosowanie

• Kompleksowa ochrona silnika: Zabezpiecza przed przeciążeniem, zwarciem i zanikiem fazy, minimalizując ryzyko uszkodzenia silnika i przestojów.

• Precyzyjna regulacja: Umożliwia dokładne dopasowanie prądu zabezpieczenia termicznego do znamionowego prądu silnika.

• Kompaktowa budowa: Niewielkie rozmiary pozwalają na oszczędność miejsca w szafach sterowniczych.

• Łatwość montażu i obsługi: Montaż na szynie DIN i intuicyjne pokrętło oraz przyciski ON/OFF.

• Możliwość rozbudowy: Kompatybilność z szeroką gamą akcesoriów ABB, takich jak styki pomocnicze, co zwiększa elastyczność zastosowań.

• Wysoka zdolność wyłączania zwarciowego: Zapewnia bezpieczeństwo w przypadku poważnych awarii.

Zastosowanie

• Zabezpieczenie silników małej mocy: Idealny do silników wentylatorów, pomp, małych sprężarek, transporterów, mikserów i innych urządzeń o niskim poborze prądu.

• Maszyny i urządzenia: Wszędzie tam, gdzie wymagana jest niezawodna ochrona elektryczna i termiczna silników.

• Szafy sterownicze: Kluczowy element w obwodach zasilania i sterowania silnikami.

• Systemy HVAC: Zabezpieczenie silników w wentylacji i klimatyzacji.

• Linie produkcyjne: Ochrona silników napędowych w procesach automatyki.
