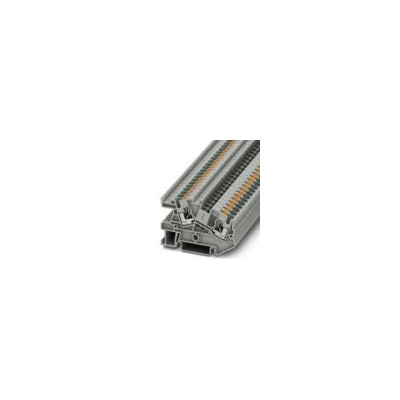

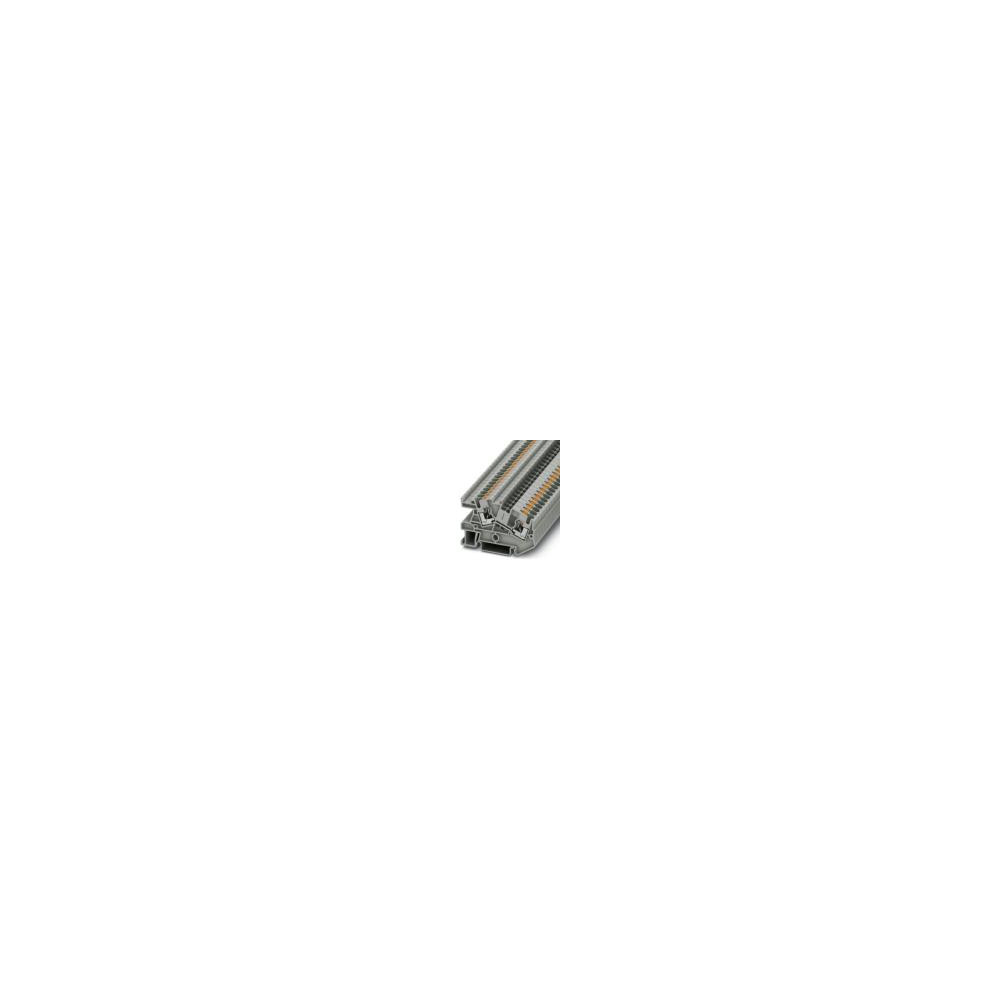

Złącze instalacyjne PTI 4
3,99 zł (Brutto)
3,24 zł (netto)
Najniższa cena w ciągu ostatnich 30 dni
| Szerokość | 6,2 mm |
|---|---|
| szer. pokrywy | 2,2 mm |
| Długość | 66 mm |
| Wysokość | 42,5 mm |
| wysokość NS 35/7,5 | 44 mm |
| wysokość NS 35/15 | 51,5 mm |
| Maksymalny prąd obciążenia | 32 A (przy przekroju poprzecznym przewodu 6 mm2) |
|---|---|
| Znamionowe napięcie udarowe | 6 kV |
| Stopień zabrudzenia | 3 |
| Kategoria przepięciowa | III |
| Grupa materiału izolacyjnego | I |
| Maksymalna utrata mocy w warunkach znamionowych | 1,02 W |
| Maksymalny prąd obciążenia | 32 A (przy przekroju poprzecznym przewodu 6 mm2) |
| Prąd znamionowy IN | 32 A |
| Napięcie znamionowe UN | 800 V |
| Otw. ściana bocz. | tak |
| Specyfikacja pomiarowa zabezpieczenia przed dotykiem | DIN EN 50274 (VDE 0660-514):2002-11 |
| Zabezpieczenie przed dotykiem dłonią | zagwarantowany |
| Zabezpieczenie przed wtykaniem palców | zagwarantowany |
| Wynik - próba napięciem udarowym | Badanie zakończone wynikiem pozytywnym |
| Próba napięciem udarowym, wartość zadana | 9,8 kV |
| Wynik próby zmiennego napięcia wytrzymywanego | Badanie zakończone wynikiem pozytywnym |
| Napięcie przemienne wytrzymywane, wartość zadana | 2 kV |
| Wynik badania wytrzymałości mechanicznej zacisków (5-krotne podłączenie przewodu) | Badanie zakończone wynikiem pozytywnym |
| Wynik testu zginania | Badanie zakończone wynikiem pozytywnym |
| Kontrola zginania, prędkość obrotów | 10 U/min |
| Kontrola gięcia obroty | 135 |
| Kontrola gięcia przekrój przewodu/masa | 0,2 mm2 / 0,2 kg |
| 4 mm2 / 0,9 kg | |
| 6 mm2 / 1,4 kg | |
| Wynik badania rozciągliwości | Badanie zakończone wynikiem pozytywnym |
| Kontrola rozciągliwości, przekrój przewodu | 0,2 mm2 |
| Siła ciągnąca wartość zadana | 10 N |
| Kontrola rozciągliwości, przekrój przewodu | 4 mm2 |
| Siła ciągnąca wartość zadana | 60 N |
| Kontrola rozciągliwości, przekrój przewodu | 6 mm2 |
| Siła ciągnąca wartość zadana | 80 N |
| Wynik badania osadzenia na nakładce mocującej | Badanie zakończone wynikiem pozytywnym |
| Mocne osadzenie na nakładce mocującej | NS 35 |
| Wartość zadana | 1 N |
| Wynik badania spadku napięcia | Badanie zakończone wynikiem pozytywnym |
| Wymagany spadek napięcia | 2 3,2 mV |
| Wynik badania nagrzewania | Badanie zakończone wynikiem pozytywnym |
| Wynik odporności zwarciowej | Badanie zakończone wynikiem pozytywnym |
| Kontrola odporności na zwarcia, przekrój przewodu | 4 mm2 |
| Prąd krótkotrwały | 0,48 kA |
| Kontrola odporności na zwarcia, przekrój przewodu | 6 mm2 |
| Prąd krótkotrwały | 0,72 kA |
| Wynik próby starzenia | Badanie zakończone wynikiem pozytywnym |
| Kontrola starzenia dla bezśrubowych zacisków szeregowych, cykle temperatury | 192 |
| Wynik próby termicznej | Badanie zakończone wynikiem pozytywnym |
| Potwierdzenie cech termicznych (zapłon iglicy), czas oddziaływania | 30 s |
| Wynik pomiaru wahania, szumy szerokopasmowe | Badanie zakończone wynikiem pozytywnym |
| Specyfikacja pomiarowa wahania, szumy szerokopasmowe | DIN EN 50155 (VDE 0115-200):2008-03 |
| Zakres pomiaru | Badanie trwałości kategoria 2, na wózku |
| Częstotliwość pomiaru | f1 = 5 Hz do f2 = 250 Hz |
| Poziom ASD | 6,12 (m/s2)2/Hz |
| Przyspieszenie | 3,12 g |
| Czas pomiaru dla osi | 5 h |
| Kierunki pomiaru | Oś X, Y i Z |
| Wynik pomiaru wstrząsów | Badanie zakończone wynikiem pozytywnym |
| Specyfikacja pomiarowa pomiar wstrząsów | DIN EN 50155 (VDE 0115-200):2008-03 |
| Rodzaj wstrząsów | Półsinusioda |
| Przyspieszenie | 30g |
| Czas trwania wstrząsów | 18 ms |
| Ilość wstrząsów w każdym kierunku | 3 |
| Kierunki pomiaru | Oś X, Y i Z (dod. i uj.) |
| Względny wskaźnik temperatury izolacji (Elec., UL 746 B) | 130 °C |
| Wskaźnik temperatury izolacji (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Statyczne zastosowanie materiału izolacyjnego w zimnie | -60 °C |
| Klasa palności materiałów do pojazdów szynowych (DIN 5510-2) | Badanie zakończone wynikiem pozytywnym |
| Metody badania płomieniem probierczym (DIN EN 60695-11-10) | V0 |
| Pomiar indeksu tlenowego (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 klasa I | 2 |
| NF F16-101, NF F10-102 klasa F | 2 |
| Palność powierzchni NFPA 130 (ASTM E 162) | wynik pozytywny |
| Gęstość optyczna gazów spalinowych NFPA 130 (ASTM E 662) | wynik pozytywny |
| Toksyczność gazów spalinowych NFPA 130 (SMP 800C) | wynik pozytywny |
| Pomiar oddawania ciepła metodą kalorymetryczną NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R26 | HL 1 - HL 3 |
PHOENIX-3213970
0 szt.
