Złączka bezpiecznikowa UT 4-HESILED 24 (5x20) 3046090

Złączka bezpiecznikowa UT 4-HESILED 24 (5x20) 3046090

Potrzebujesz więcej informacji? Zapytaj produkt
23,94 zł (Brutto)
19,46 zł (netto)

Najniższa cena w ciągu ostatnich 30 dni

Ilość

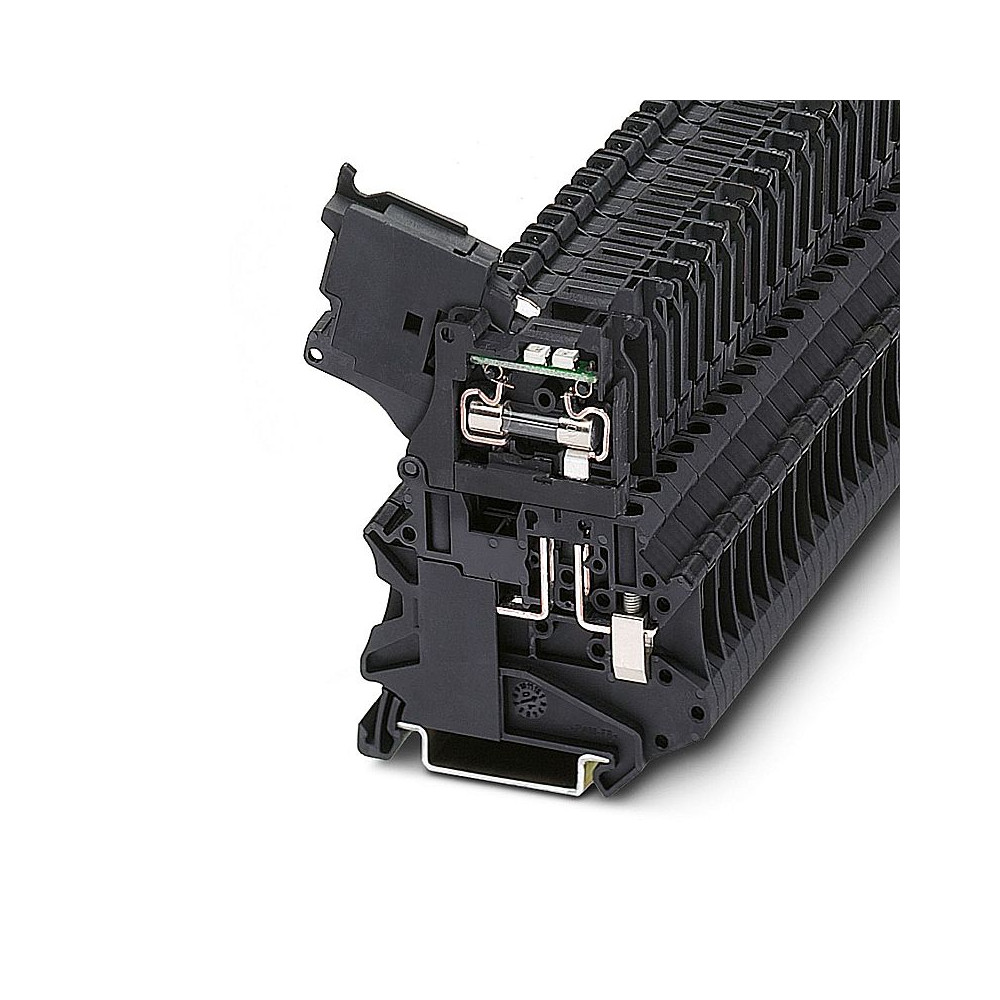

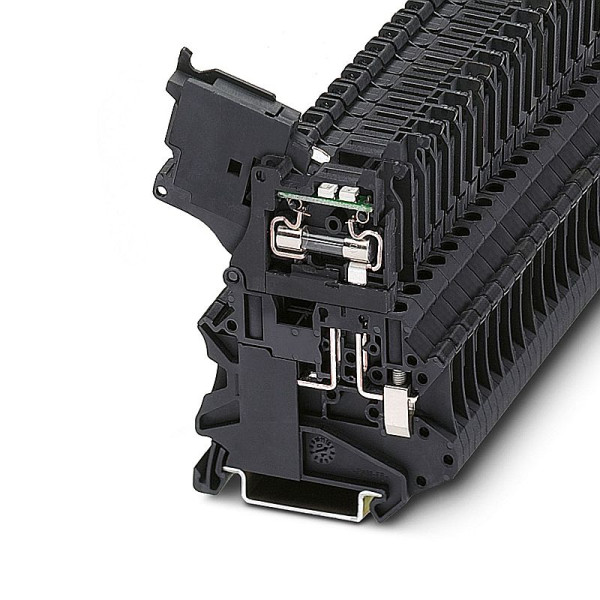

Złączka bezpiecznikowa UT 4-HESILED 24 to produkt firmy Phoenix Contact, przeznaczony do montażu na szynie DIN. Jest to złączka modułowa, która służy do zabezpieczania obwodów elektrycznych za pomocą wymiennego bezpiecznika topikowego oraz sygnalizuje jego przepalenie za pomocą wbudowanej diody LED.

Oto szczegółowe dane techniczne i cechy tej złączki:

Złączka Bezpiecznikowa UT 4-HESILED 24 - Główne Cechy i Dane Techniczne

1. Funkcjonalność:

  • Typ bezpiecznika: Przeznaczona do standardowych bezpieczników szklanych/ceramicznych typu G (5x20 mm).
  • Sygnalizacja: Wbudowana dioda LED sygnalizująca przepalenie bezpiecznika.
  • Zakres napięcia dla LED: 12 V AC/DC do 30 V AC/DC. Dioda zapala się, gdy bezpiecznik jest przepalony i występuje napięcie w obwodzie w zakresie 12-30V.
  • Prąd diody LED: 0.31 mA do 0.95 mA.

2. Parametry Elektryczne:

  • Napięcie znamionowe: Domyślne napięcie znamionowe złączki to 24 V. Jednakże, złączka może być używana w obwodach o wyższym napięciu, a jej maksymalne napięcie znamionowe (dla całego bloku terminala) to 500 V (wg IEC/EN) lub 600 V (wg cULus). Ważne: Napięcie jest determinowane przez wybrany bezpiecznik i diodę LED.
  • Prąd znamionowy: 6.3 A (dla złączki). Maksymalny prąd obciążenia jest jednak określony przez zastosowany bezpiecznik. Złączka może przewodzić prąd do 6.3A bez przepalenia bezpiecznika.
  • Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV
  • Maksymalna moc rozpraszana:
    • W normalnych warunkach: 1.02 W
    • W przypadku przeciążenia (układ pojedynczy): max. 1.6 W
    • W przypadku zwarcia (układ pojedynczy): max. 4 W

3. Podłączenie Przewodów:

  • Rodzaj połączenia: Połączenie śrubowe (M3).
  • Przekrój znamionowy: 4 mm²
  • Zakres przekrojów przewodów:
    • Sztywne: 0.14 mm² do 6 mm² (AWG 26-10)
    • Giętkie: 0.14 mm² do 6 mm² (AWG 26-10)
    • Giętkie z tulejką (bez kołnierza): 0.25 mm² do 4 mm²
    • Giętkie z tulejką (z kołnierzem): 0.14 mm² do 4 mm²
    • Dwa przewody o tym samym przekroju (sztywne/giętkie): do 1.5 mm²
  • Długość odizolowania: 9 mm
  • Moment dokręcania: 0.6 - 0.8 Nm

4. Konstrukcja i Montaż:

  • Wymiary:
    • Szerokość: 6.2 mm (bardzo wąska, co pozwala na oszczędność miejsca)
    • Wysokość (na szynie NS 35/7,5): 73.0 mm
    • Wysokość (na szynie NS 35/15): 80.5 mm
    • Głębokość (na szynie NS 35/7,5): 75.6 mm
    • Głębokość (na szynie NS 35/15): 83.1 mm
  • Kolor: Czarny (dostępne są też inne kolory, np. szary, niebieski).
  • Materiał izolacyjny: Poliamid (PA), klasa palności V0 wg UL94.
  • Montaż: Na standardowej szynie DIN 35 mm (NS 35/7,5 lub NS 35/15).

5. Warunki Środowiskowe:

  • Temperatura pracy: -60°C do +110°C (zakres obejmujący samonagrzewanie; nominalna temperatura otoczenia to zazwyczaj szerszy zakres).
  • Temperatura przechowywania/transportu: -25°C do +60°C (krótkotrwale do -60°C do +70°C).
  • Stopień zanieczyszczenia: 3
  • Kategoria przepięciowa: III
  • Stopień ochrony: IP20 (zaciski)

6. Zgodność i Certyfikaty:

  • Zgodność z normami IEC 60947-7-3 (złączki bezpiecznikowe).
  • Posiada certyfikaty takie jak cULus, KEMA-KEUR, IECEE CB Scheme, EAC.
  • Zgodność z dyrektywą RoHS.

Złączka UT 4-HESILED 24 to solidne i niezawodne rozwiązanie do szybkiej i łatwej instalacji bezpieczników w szafach sterowniczych, zapewniając jednocześnie wizualną sygnalizację stanu obwodu. Jej wąska konstrukcja jest dużym atutem w aplikacjach o ograniczonej przestrzeni.
