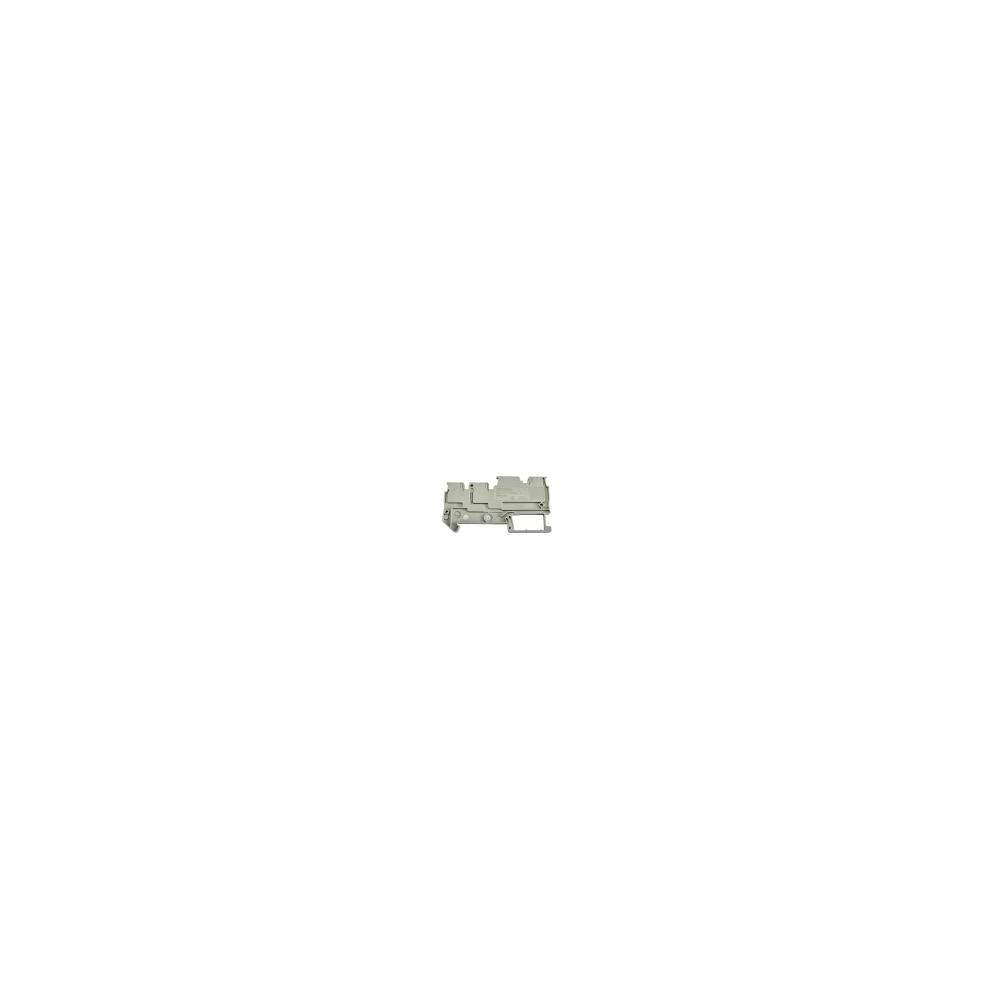

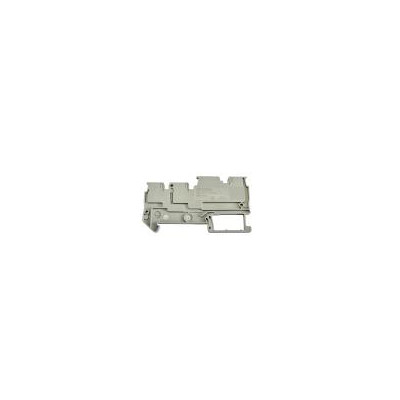

Złączka szynowa do czujników 0,14‑1,5mm2 szara PTIO 1,5/S/3
8,28 zł (Brutto)
6,73 zł (netto)
Najniższa cena w ciągu ostatnich 30 dni
| Szerokość | 3,5 mm |
|---|---|
| szer. pokrywy | 2,2 mm |
| Długość | 74,4 mm |
| wysokość NS 35/7,5 | 41,5 mm |
| wysokość NS 35/15 | 49 mm |
| Znamionowe napięcie udarowe | 4 kV |
|---|---|
| Stopień zabrudzenia | 3 |
| Kategoria przepięciowa | III |
| Grupa materiału izolacyjnego | I |
| Maksymalna utrata mocy w warunkach znamionowych | 0,56 W (przy podłączeniu kilku poziomów wartość ulega zwielokrotnieniu) |
| Maksymalny prąd obciążenia | 13,5 A |
| Prąd znamionowy IN | 13,5 A |
| Napięcie znamionowe UN | 250 V |
| Otw. ściana bocz. | tak |
| Specyfikacja pomiarowa zabezpieczenia przed dotykiem | DIN EN 50274 (VDE 0660-514):2002-11 |
| Zabezpieczenie przed dotykiem dłonią | zagwarantowany |
| Zabezpieczenie przed wtykaniem palców | zagwarantowany |
| Wynik - próba napięciem udarowym | Badanie zakończone wynikiem pozytywnym |
| Próba napięciem udarowym, wartość zadana | 4,8 kV |
| Wynik próby zmiennego napięcia wytrzymywanego | Badanie zakończone wynikiem pozytywnym |
| Napięcie przemienne wytrzymywane, wartość zadana | 1,5 kV |
| Wynik badania wytrzymałości mechanicznej zacisków (5-krotne podłączenie przewodu) | Badanie zakończone wynikiem pozytywnym |
| Wynik testu zginania | Badanie zakończone wynikiem pozytywnym |
| Kontrola zginania, prędkość obrotów | 10 U/min |
| Kontrola gięcia obroty | 135 |
| Kontrola gięcia przekrój przewodu/masa | 0,14 mm2 / 0,2 kg |
| 1,5 mm2 / 0,4 kg | |
| Wynik badania rozciągliwości | Badanie zakończone wynikiem pozytywnym |
| Kontrola rozciągliwości, przekrój przewodu | 0,14 mm2 |
| Siła ciągnąca wartość zadana | 10 N |
| Kontrola rozciągliwości, przekrój przewodu | 1,5 mm2 |
| Siła ciągnąca wartość zadana | 40 N |
| Wynik badania osadzenia na nakładce mocującej | Badanie zakończone wynikiem pozytywnym |
| Mocne osadzenie na nakładce mocującej | NS 35 |
| Wartość zadana | 1 N |
| Wynik badania spadku napięcia | Badanie zakończone wynikiem pozytywnym |
| Wymagany spadek napięcia | 2 3,2 mV |
| Wynik badania nagrzewania | Badanie zakończone wynikiem pozytywnym |
| Wynik odporności zwarciowej | Badanie zakończone wynikiem pozytywnym |
| Kontrola odporności na zwarcia, przekrój przewodu | 1,5 mm2 |
| Prąd krótkotrwały | 0,18 kA |
| Wynik próby starzenia | Badanie zakończone wynikiem pozytywnym |
| Kontrola starzenia dla bezśrubowych zacisków szeregowych, cykle temperatury | 192 |
| Wynik próby termicznej | Badanie zakończone wynikiem pozytywnym |
| Potwierdzenie cech termicznych (zapłon iglicy), czas oddziaływania | 30 s |
| Wynik pomiaru wahania, szumy szerokopasmowe | Badanie zakończone wynikiem pozytywnym |
| Specyfikacja pomiarowa wahania, szumy szerokopasmowe | DIN EN 50155 (VDE 0115-200):2008-03 |
| Zakres pomiaru | Badanie trwałości kategoria 2, na wózku |
| Częstotliwość pomiaru | f1 = 5 Hz do f2 = 250 Hz |
| Poziom ASD | 6,12 (m/s2)2/Hz |
| Przyspieszenie | 3,12 g |
| Czas pomiaru dla osi | 5 h |
| Kierunki pomiaru | Oś X, Y i Z |
| Wynik pomiaru wstrząsów | Badanie zakończone wynikiem pozytywnym |
| Specyfikacja pomiarowa pomiar wstrząsów | DIN EN 50155 (VDE 0115-200):2008-03 |
| Rodzaj wstrząsów | Półsinusioda |
| Przyspieszenie | 30g |
| Czas trwania wstrząsów | 18 ms |
| Ilość wstrząsów w każdym kierunku | 3 |
| Kierunki pomiaru | Oś X, Y i Z (dod. i uj.) |
| Względny wskaźnik temperatury izolacji (Elec., UL 746 B) | 130 °C |
| Wskaźnik temperatury izolacji (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Statyczne zastosowanie materiału izolacyjnego w zimnie | -60 °C |
| Klasa palności materiałów do pojazdów szynowych (DIN 5510-2) | Badanie zakończone wynikiem pozytywnym |
| Metody badania płomieniem probierczym (DIN EN 60695-11-10) | V0 |
| Pomiar indeksu tlenowego (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 klasa I | 2 |
| NF F16-101, NF F10-102 klasa F | 2 |
| Palność powierzchni NFPA 130 (ASTM E 162) | wynik pozytywny |
| Gęstość optyczna gazów spalinowych NFPA 130 (ASTM E 662) | wynik pozytywny |
| Toksyczność gazów spalinowych NFPA 130 (SMP 800C) | wynik pozytywny |
| Pomiar oddawania ciepła metodą kalorymetryczną NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R26 | HL 1 - HL 3 |
PHOENIX-3244410
50 szt.
